Описание

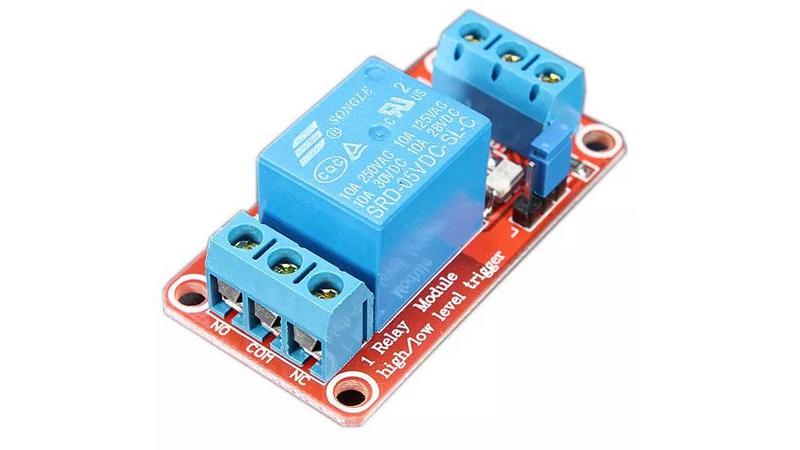

Модуль реле 5V для Arduino PIC ARM AVR используется для управления различными приборами с большим входным током. Стандартный интерфейс, через который можно управлять релейным модулем с помощью контроллеров Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic или с компьютера. для использования релейного модуля к нему нужно подключить управляемое устройство.

Затем нужно подключить питание 5В к выводам Vcc и Gnd модуля. Потом к управляющим выводам ln1 – ln2 релейного модуля нужно подключить микроконтроллер, компьютер или другое управляющее устройство и приступать к работе. К каждому из 2 реле подключен красный светодиод, который будет светиться, когда реле включено. Управление модулем осуществляется с помощью микроконтроллера, компьютера или другого микропроцессорного управляющего устройства. На плате релейного модуля есть джампер для переключения между Gnd-Vcc и Vcc-JDVcc (5В Arduino и 5В источника питания).

Релейный модуль имеет два интерфейса – для подключения управляющего устройства (микроконтроллера, компьютера) и для подключения управляемых приборов к реле: для подключения релейного модуля к управляющему устройству используется 4-пиновый интерфейс. Контакты GND и VCC для подключения +5В, выводы ln1 – ln2 для подключения управляющего сигнала. для подключения управляемых приборов к реле на плате присутствует 6 контактов-зажимов (по 3 на каждое реле).

Питание релейного модуля осуществляется или от управляющего устройства, или от внешних источников питания (блоков питания, батарей). Если вам нужна полная оптическая изоляция подключите Vcc к выходу +5В Arduino, но не подключайтесь к Gnd. Уберите джампер Vcc to JDVcc. Подключите отдельные +5В к выводу JDVcc и Gnd с платы – это даст питание для транзисторов и обмотки реле. Если же вам достаточно изоляции реле то можно просто запитать модуль от выводов Arduino +5В и Gnd и оставить джампер Vcc to JD-Vcc на своем месте.

Технические характеристики

  • Ток нагрузки: до 10А
  • Напряжение нагрузки: DC - до 30В, AC - до 250В
  • Встроенная защита
  • Pабочий ток реле: 15 – 20мА
  • Управляющее напряжение реле: 5В

Дополнительно

Материал корпуса Пластик + металл
Совместимость Windows
Страна регистрации бренда Китай
Страна-производитель товара Китай
Тип Аксессуары для Роботов
