$0.92
Є в наявності

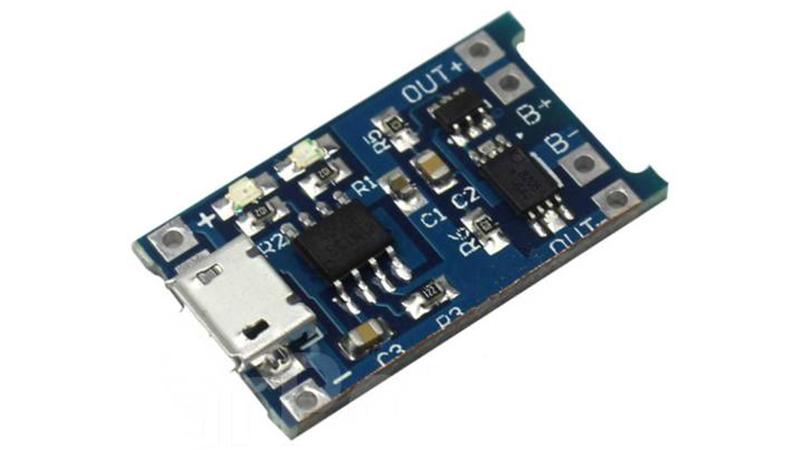

Micro USB модуль - зарядне літій-іонних і літій-полімерних акумуляторів з номінальним зарядним струмом 1,0А і захистом по струму для побудови портативних зарядних пристроїв POWERBANK. Пристрій зібраний на спеціалізованій мікросхемі TP4056. Це завершений виріб з лінійним зарядом за принципом постійна напруга / постійний струм для одноелементних літій-іонних акумуляторів.

Перебудова струму заряду можлива за допомогою заміни програмного резистора R3 на платі модуля резистором, вибраним згідно із спеціальною таблицею.

Мікросхема має індикацію заряду і сама відключає акумулятор досягши напруги 4.20В. Також на платі розташований захист акумуляторної батареї по струму при живленні від неї через вихід пристрою. Захист зібраний на мікросхемі DW01 - P (One Cell Lithium - ion/Polymer Battery Protection IC).

Застосовані наступні режими захисту:

  • 1. Захист від перезаряду. Перевищення максимально допустимої напруги заряду на акумуляторі.
  • 2. Захист від переразряду. Розряд акумулятора нижче мінімально допустимої напруги.
  • 3. Захист від перевантаження по струму. Перевищення максимального розрядного струму акумулятора.

Відновлення ланцюга заряду / розряду акумулятора після спрацьовування захистів відбувається автоматично. Індикатори: червоний - заряд, зелений (блакитний), - батарея заряджена.

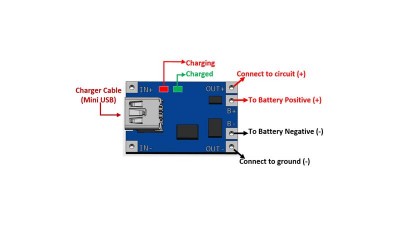

Батарея підключається до виходів B+", "B-". Навантаження до виходів "OUT+", "OUT-". Вхідна напруга окрім інтерфейсу USB може подаватися на виводи "+" і "-".
