Перетворювач постійної напруги знижує вихідну напругу з діапазону 1,23 - 35,0В і робочим струмом до 3,0А

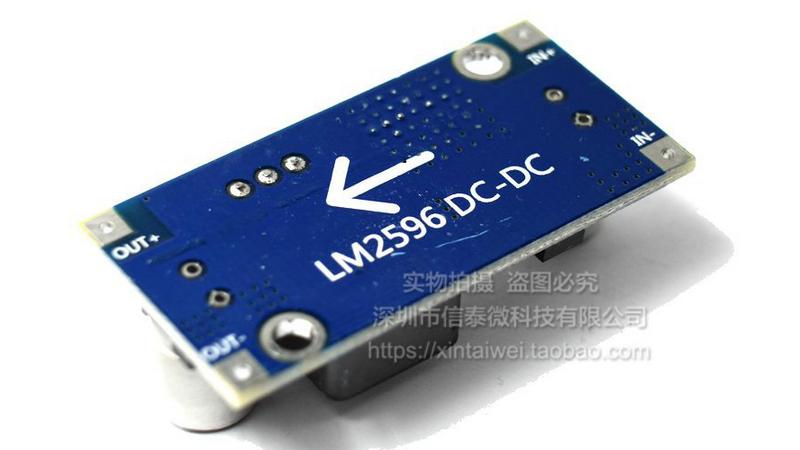

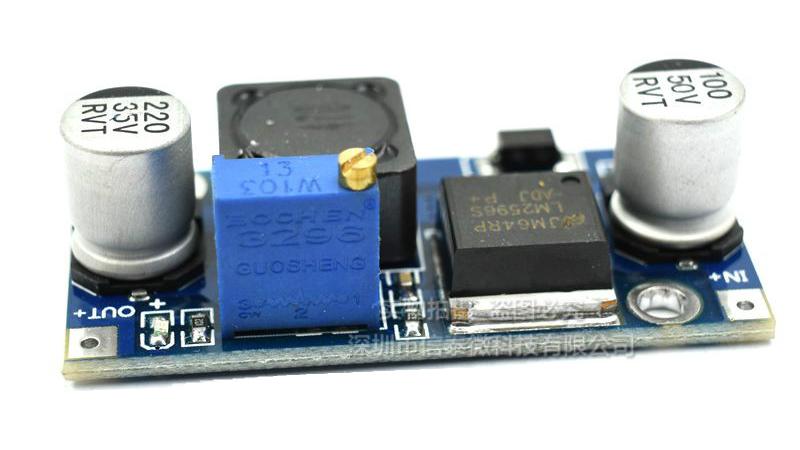

Пристрій зібраний на монолітному імпульсному знижуючому перетворювачі напруги Texas Instruments LM2596 з частотою перемикання 150кГц. Мікросхема має вбудовані захисти: від перегрівання (T > 125°C), обмеження по струму (4,5А). Регулювання вихідної напруги виробляється за допомогою високоточного потенціометра.

DC - DC перетворювач ідеальне рішення для живлення схем з великим падінням напруги (різницею між вхідною напругою, що стабілізується). У відмінності від класичних стабілізаторів напруги практично не виділяє тепло, має низький струм споживання. При живленні навантаження потужністю більше 15 Вт необхідно встановити радіатор згори на мікросхему або плату на радіатор з розрахунку 1 кв.см на 1 Вт споживаної потужності, дотримуючи ізоляцію струмопровідних частин від радіатора.

Вхідна напруга, дотримуючи полярність, подається на входи IN+ і IN- вихідна напруга знімається з виходів OUT+ і OUT-. Шина - загальна можна об'єднувати для підключення одним дротом.

Технічні характеристики

  • Вхідна напруга: постійна 3168340В
  • Вихідна напруга: постійна 123 - 350В
  • Номінальний струм навантаження: 20А
  • Максимальний струм навантаження (з тепловідводом): 30А
  • Частота перемикання: 65кГц
  • Пульсація вихідної напруги: <30мВ
  • Нестабільність вихідної напруги: <25%
  • ККД: 92% (макс)
  • Робоча температура: - 40°C - +85°C

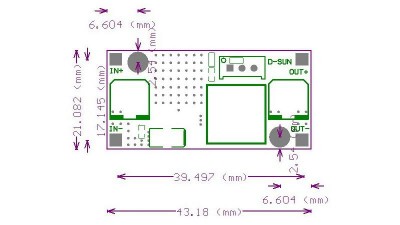

  • Габарити: 43х21х14(мм)
  • Вага: 12г
