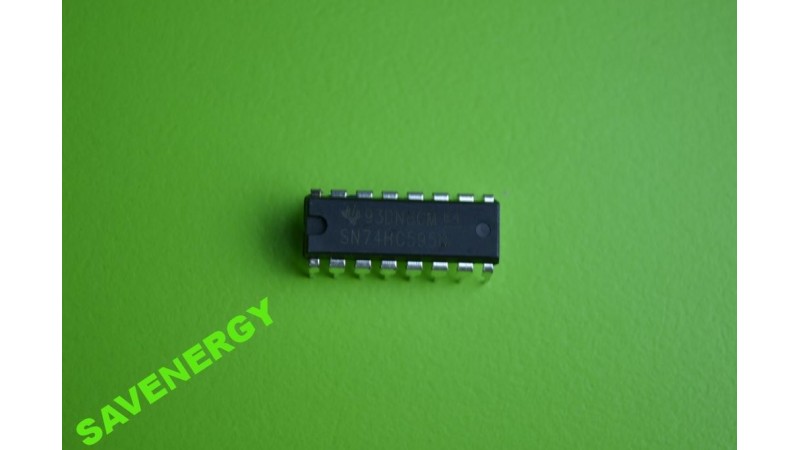

Зсувний регістр 74HC595 SN74HC595N DIP (10231)
  • Код товару:
    10231
  • Доступно:
    Немає на складі
  • Переглянули:
    5621 разів
  • Купили:
    470 шт.
5грн
Немає на складі

Опис

Мікросхема 74HC595 - один з найпоширеніших зсувних регістрів: синхронний, з регістром даних (latch). Вона дозволяє збільшувати кількість виходів мікроконтроллера.

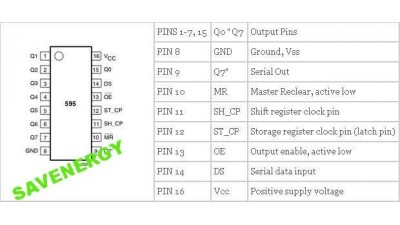

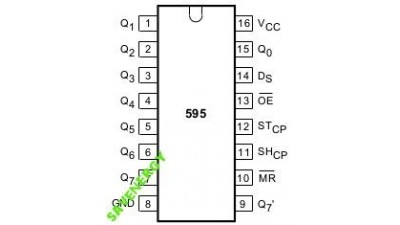

Чіп перетворює послідовний сигнал, що входить, на 1 пине (Ds) у вихідний паралельний на 8 пинах (Qx). Послідовна передача синхронна: для такту використовується додатковий пін (SHcp). Також окремим пином управляється регістр даних (STcp), що дозволяє змінювати сигнал на 8 виходах одноразово, коли усі дані передані.

Таким чином образом з трьох пинов мікроконтроллера, такого як Arduino, можна отримати 8 цифрових виходів. З регістрів 74HC595 можна робити каскади, підключаючи один за іншим (через пін Q7'), і таким чином зі все тих же 3 ліній, що входять, отримувати 16, 24, 32 і так далі цифрових виходів.

Використовуйте сдвиговый регістр для збільшення кількості виходів мікроконтроллера. Наприклад, для управління великою кількістю світлодіодів.

Для зручної роботи з чіпом через Arduino, існує вбудована функція shiftOut
