Опис
Тепер у домашніх радіолюбителів з'явилася раніше майже недоступна можливість роботи в мережах Wi-Fi навіть в двох режимах: підключатися до точки доступу, і самому бути точкою доступу.
З іншого боку плати ESP8266 самі по собі - це не просто Шилд для зв'язку з WiFi. ESP8266 сам є мікро контролером зі своїми SPI, UART, GPIO інтерфейсами, тобто може використовуватися абсолютно автономно.
Багато хто називає це справжньою революцією. Яка скоро буде в кожній прасці. Поки чіп порівняно новий і немає стабільної та сталої прошивки. Чи не кожен третій фахівець вважає своїм обов'язком винайти власну прошивку, благо залити її в плату не складає труднощів. Незважаючи на ці труднощі початкового періоду чіп можна використовувати вже зараз.

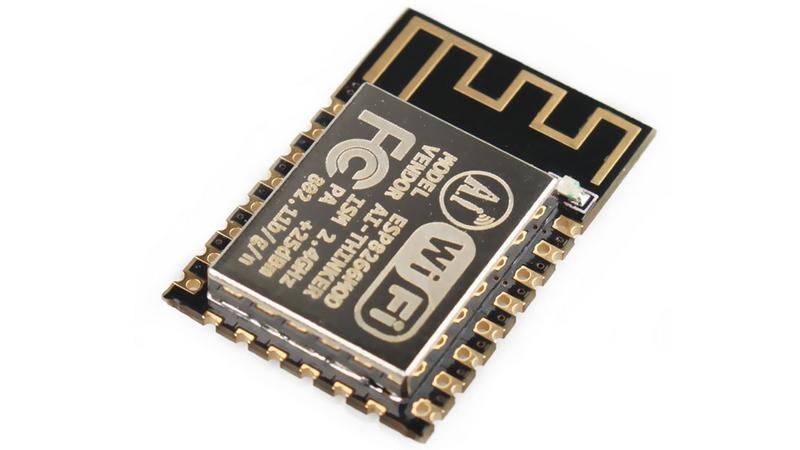

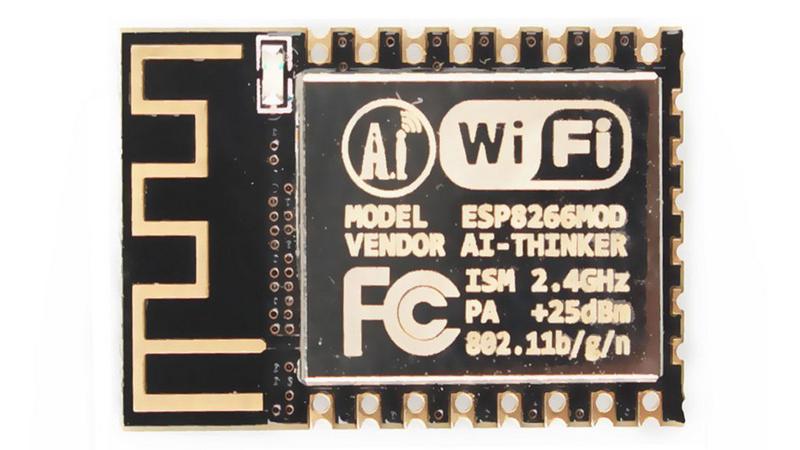

ESP8266 ESP-12F - це остання модифікація модуля ESP-12. Нова версія повністю сумісна зі старою як по терморегулятори, так і в програмній частині, але при цьому має 6 додаткових пинов (4 з них - шина SPI).
ESP8266 ESP-12F це недорогий модуль для підключення різних пристроїв до мережі через Wi-Fi. Плата побудована на базі чіпа ESP8266 компанії Espressif, що відрізняється енергоефективністю та високим ступенем інтеграції, що дозволяє використовувати мінімум елементів обв'язки чіпа.
ESP-12F відрізняється від плати ESP-12E наявністю багатошарової плати і більш потужної антени. Також в ньому виведені висновки підключення флешки 9 і 10 gpio.
Чіп ESP8266 може використовуватися двома способами:
- Як міст UART-WiFi, при цьому він керується зовнішнім пристроєм за допомогою AT-команд
- Як самостійний пристрій. Управління проводиться вбудованим в кристал мікро контролером Tensilica's L106 Diamond series
Також модуль пропонує кілька варіантів роботи з Wi-Fi мережами, в тому числі може виступати і як клієнт мережі, і сам створювати точку доступу.
Можна використовувати з будь-якими мікропроцесорними системами - MCU / ARM / PIC / AVR / STM32MCU / ARM / PIC / AVR / MSP430 / PLC / STM32 / Arduino
Увага! Модуль ESP8266 розрахований тільки на 3.3 В. Ніяких 5 В!
Технічні характеристики
Підтримувані мережі: 802.11 b / g / n
Швидкість UART: 9600
Робоча напруга: 3.3В
Максимальний струм споживання (при передачі): 240 мА
Розміри: 23.5 x 16 мм
