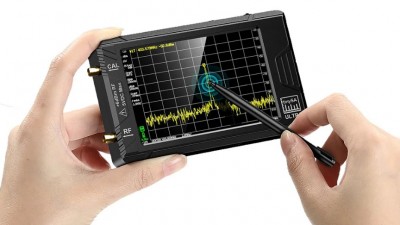

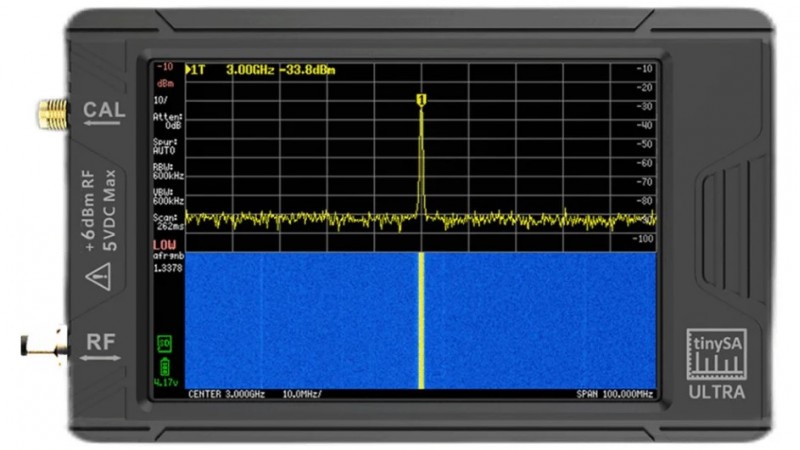

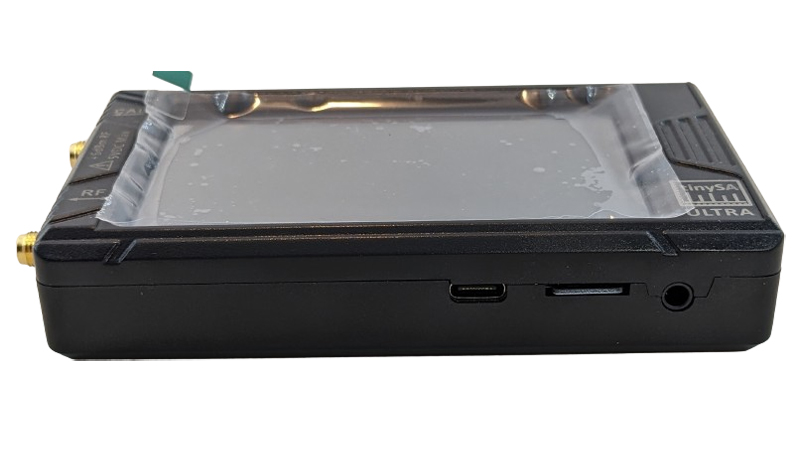

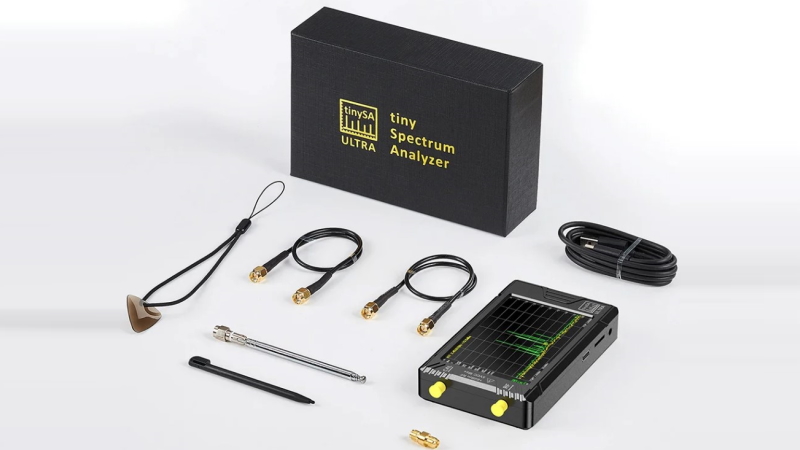

Векторний аналізатор спектру частот TinySa ULTRA 100.0kHz-6.0GHz (20059)
  • Код товару:
    20059
  • Доступно:
    7 шт.
  • Переглянули:
    1879 разів
  • Купили:
    21 шт.
6 300грн
Є в наявності

Опис

Векторний аналізатор спектру частот TinySa ULTRA 100.0kHz-6.0GHz.

Технічні характеристики:
  • Інтерфейс користувача:
  • Роздільна здатність екрана 480*320 пікселів
  • Діагональ екрану 4″
  • Кольоровість 16 біт на піксель
  • Резистивний тачскрін
  • Управління джойстиком
  • Управління по USB
  • Опціонально управління через вбудований USART
  • Лінійні перетворювачі напруги для зниження рівня перешкод

Характеристики аналізатора спектра:
  • Частотний діапазон від 100 кГц до 800 МГц у звичайному режимі та до 6 ГГц у режимі ULTRA
  • Вхідний опір 50 Ом, коли атенюатор включений на 10dB або більше
  • Регульований ручний або автоматичний вхідний атенюатор сигналів з діапазоном від 0 dB до 31 dB і кроком 1 dB
  • Максимальний вхідний рівень сигналів +10 dBm з вимкненим атенюатором
  • Максимальний короткочасний рівень +20 dBm з включеним атенюатором 30 dB
  • Рекомендована максимальна вхідна потужність +5 dBm з атенюатором, що працює в автоматичному режимі
  • Для максимально коректних вимірювань дотримуйтесь рівня сигналу на вході не вище -25dBm
  • Точка компресії для вимірювання інтермодуляційних спотворень 3 порядку (IIP3) +15dBm з вимкненим атенюатором
  • Точка компресії в 1dB на -1dBm з вимкненим атенюатором
  • Роздільна здатність детектора потужності 0,5 dB. Лінійність залежно від частоти +/-2 dB
  • Абсолютна точність детектора рівня потужності після калібрування +/-2 dB
  • Вбудований МШУ на 20dB LNA з рівнем шуму 5dB
  • Найнижчий помітний сигнал без LNA на частоті 30 МГц при використанні смуги пропускання з роздільною здатністю 30 кГц -102 dBm
  • Найнижчий помітний сигнал з LNA на частоті 30 МГц при використанні смуги пропускання роздільної здатності 200 Гц -145 dBm
  • Точність частоти, що дорівнює обраній роздільній здатності смуги пропускання
  • Фазовий шум -90dB/Hz на зміщенні 100 кГц і -120dB/Hz на зміщенні 1 МГц
  • Динамічний діапазон при використанні смуги пропускання з роздільною здатністю 30 кГц 70 dB
  • Дозволяючі фільтри 0.2, 1, 3, 10, 30, 100, 300, 600 і 850 кГц
  • Дозвіл сканування 51, 101, 145, 290 або 450 точок
  • Швидкість сканування понад 1000 точок за секунду
  • Автоматична оптимізація фактичних точок сканування для забезпечення охоплення всього діапазону сканування незалежно від вибраного дозволу смуги пропускання
  • Вихід на навушники для прослуховування демодульованого сигналу (тільки AM)

Генератор стандартних сигналів:
  • Синусоїдальний сигнал з рівнем гармонік менше -40dB в діапазоні від 100 кГц до 800 МГц
  • Рівень вихідного сигналу з кроком 1dB в діапазоні від -113dBm до -18dBm
  • До 800 МГц можна вибрати 2 варіанти точності генерації за вихідним сигналом:
  • 1) Чистий сигнал: меандр аж до 4.4ГГц з грубим налаштуванням частоти та низькою точністю рівнів вихідного сигналу
  • 2) Високоточний режим: максимальне придушення гармонік до 5.4ГГц з гарною роздільною здатністю по частоті аж до 800МГц, точні рівні сигналів на виході генератора
  • Точність вихідного рівня +/- 2 dB до 800 МГц в діапазоні від -72 dBm до -18 dBm, менша точність нижче -72 dBm, ще менша точність нижче -110 dBm
  • Діапазон частот від 44Hz до 800 МГц
  • Окремі налаштування за модулюючим сигналом для AM і FM від 50 Гц до 5 кГц (AM) або 1 кГц (FM) або режим ГКЧ у вибраному діапазоні
  • Глибина модуляції від 10% до 100%
  • Девіація частоти FM від 1 кГц до 300 кГц
  • Калібрувальний генератор: генератор меандру з рівнем виходу -35.6dBm. Підключений до виходу CAL. Частоти фіксовані 1 МГц, 2 МГц, 4 МГц, 10 МГц, 15 МГц або 30 МГц

Характеристики батареї:
  • Час зарядки приблизно 1 годину при струмі 500мА.
  • Час роботи на повністю зарядженому акумуляторі приблизно 2 години.
