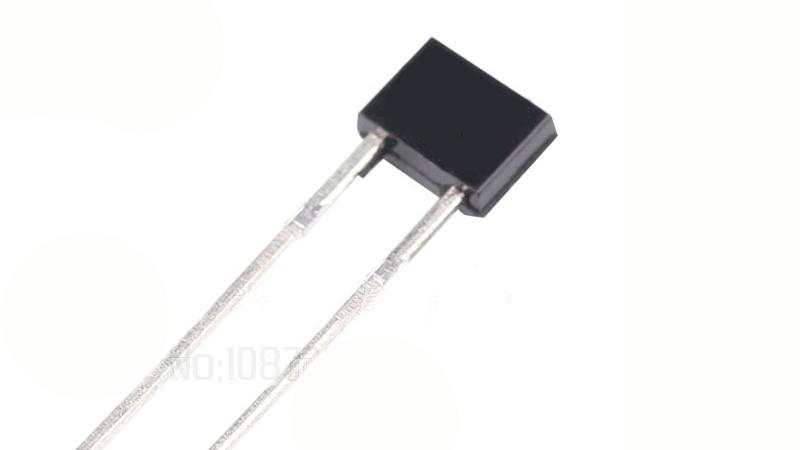

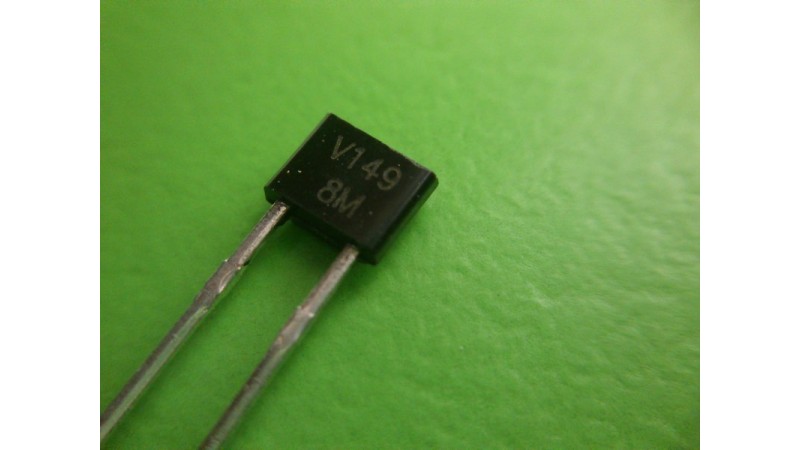

Варакторних діод варикап варактор ISV149 V149 TO92 (11681)
  • Код товару:
    11681
  • Доступно:
    53 шт.
  • Переглянули:
    5670 разів
  • Купили:
    88 шт.
14грн
Є в наявності

Опис

Варікап - електронний прилад, напівпровідниковий діод, робота якого заснована на залежності бар'єрної місткості p - n переходу від зворотної напруги. За відсутності зовнішньої прикладеної до електродів напруги в p - n - переході існують потенційний бар'єр і внутрішнє електричне поле, виникнення якого обумовлене контактною різницею потенціалів між напівпровідниками p - типу і n - типу. Нормальний режим роботи варікапа - із зворотним зміщенням.

Якщо до діода прикласти зворотну напругу (тобто катод повинен мати позитивний потенціал відносно анода), то висота цього потенційного бар'єру збільшиться. Зовнішня зворотна напруга відштовхує електрони в глиб n - області, внаслідок чого відбувається розширення збідненої області p - n - перехода, тобто шар напівпровідника, позбавлений носіїв заряду і що по суті є діелектриком. При збільшенні зворотної напруги товщина збідненого шару збільшується. Це можна представити у вигляді плоского конденсатора, в якому обкладаннями служать незбіднені зони напівпровідника і із змінною товщиною шару діелектрика. Відповідно до формули для місткості плоского конденсатора, із зростанням відстані між обкладаннями (викликаною зростанням значення зворотної напруги) місткість p - n -перехода зменшуватиметься. Це зменшення обмежене завтовшки бази, далі якій товщина збідненого шару збільшуватися не може, після досягнення цього мінімуму ємності із зростанням зворотної напруги місткість не змінюється. Інший обмежуючий чинник керованого зниження місткості - електричний лавинний пробій збідненого шару.
