Опис

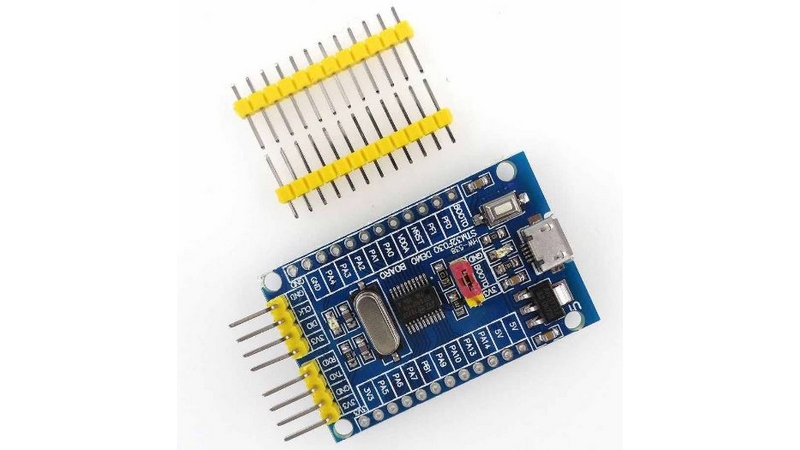

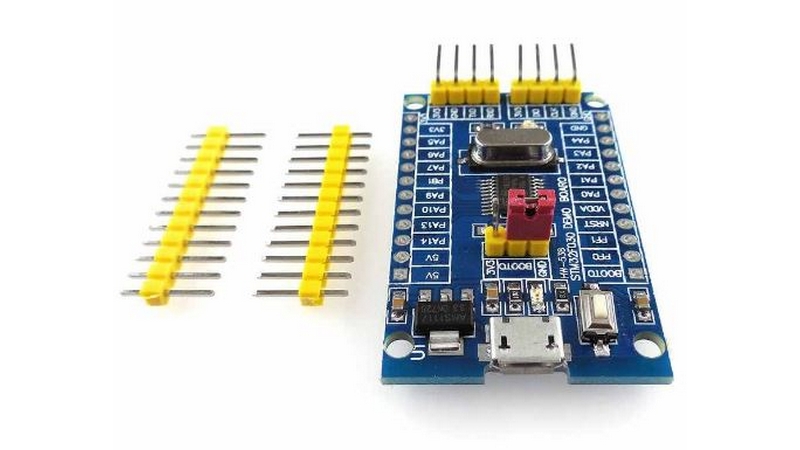

Мікроконтролер серії STM32F0 STM32F030F4P6-MODUL. Мініатюрна отладочная плата на основі мікроконтролера STM32F030F4P6 з роз'ємом microUSB. Отладочная плата компактних розмірів на основі мікроконтролера STM32F030F4P6 (Cortex-M0). STM32F030F4P6 - це ARM 32-розрядний Cortex ™ -M0 CPU, частота до 48 МГц, з вбудованою високошвидкісний пам'яттю. Харчування плати можливо за допомогою micorUSB роз'єму, ISP / SWD інтерфейс програмування / налагодження, вибір режиму завантаження. На платі встановлений мікроконтролер в корпусі TSSOP20, кварцовий резонатор на 8 МГц (чи не запаяти), стабілізатор на AMS1117, світлодіод, кнопка RESET. Окремо виведені Піни для підключення ST_Link і USART. При прошивці через SWD джампер BOOT встановлений, через USART джампер потрібно зняти.
Технічні характеристики
32-бітове ядро ARM® Cortex ™ -M0 з тактовою частотою до 48 МГц
FLASH пам'ять програм від 16 кБ до 64 кБ
SRAM пам'ять даних від 4 кБ до 8 кБ з контролем парності
Блок обчислення кодів корекції помилок CRC
Системи скидання і управління живленням
Діапазон напруг живлення: від 2.4 В до 3.6 В
Скидання при включенні / виключенні живлення (POR / PDR)
Режими енергозбереження: сплячий, зупин, який чекає
Управління частотою тактування
Кварцовий генератор з тактовою частотою від 4 МГц до 32 МГц
Окремий генератор з тактовою частотою 32 кГц для годин реального часу з калібруванням
Внутрішній RC-генератор з тактовою частотою 8 МГц і шістьма вузлами фазового автопідстроювання частоти
Внутрішній RC-генератор з тактовою частотою 40 кГц
До 55 високошвидкісних ліній введення / виводу
Карта векторів зовнішніх переривань
До 36 ліній введення / виводу, що підтримують рівень напруги 5 В
5-канальний контролер прямого доступу до пам'яті (DMA)
12-бітний АЦП з часом вибірки 1 мкс (до 16 каналів) і діапазоном вхідних напруг від 0 до 3.6 В
Окреме джерело живлення для аналогової частини з напругою від 2.4 В до 3.6 В
До 10 таймерів
16-бітний 7-канальний таймер з розширеним управлінням для 6 вихідних каналів ШІМ, формуванням паузи і екстреної зупинки
16-бітний таймер з 4 каналами захоплення / порівняння входу / виходу (IC / OC) для декодування команд з інфрачервоного датчика
16-бітний таймер з 2 каналами IC / OC, 1 каналом OCN, формуванням паузи і екстреної зупинки
Два 16-бітних таймера, кожен з 1 каналом IC / OC і OCN, формуванням паузи, екстреної зупинки і модулятором для інфрачервоного передавача
16-бітний таймер з 1 каналом IC / OC
16-бітний основний таймер
Незалежний і системний сторожові таймери
Таймер тактування SysTick: 24-бітний лічильник зворотного рахунку
Календар / годинник реального часу з системою сигналізації та періодичного пробудження з режимів чекає / останов
комунікаційні інтерфейси
До двох інтерфейсів I2C: один з підтримкою режиму Fast Mode Plus (1 Мбіт / с) і допустимим струмом 20 мА
До двох портів приймач USART з підтримкою синхронного SPI в режимі ведучого і управлінням модемом; один з портів з автоматичним визначенням швидкості потоку
До двох інтерфейсів SPI зі швидкістю передачі даних 18 Мбіт / с і програмованим розміром кадру від 4 до 16 біт
Послідовний оцінний інтерфейс (SWD)
