• Код товару:
    10080
  • Доступно:
    36 шт.
  • Переглянули:
    4336 разів
  • Купили:
    319 шт.
49грн
Є в наявності

Опис

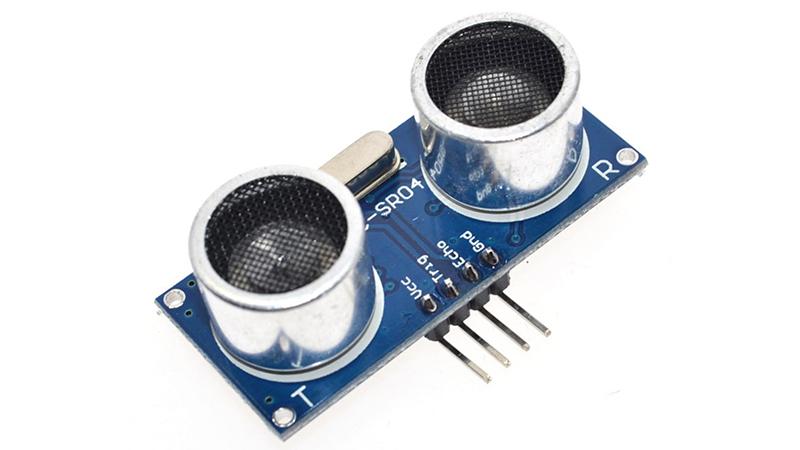

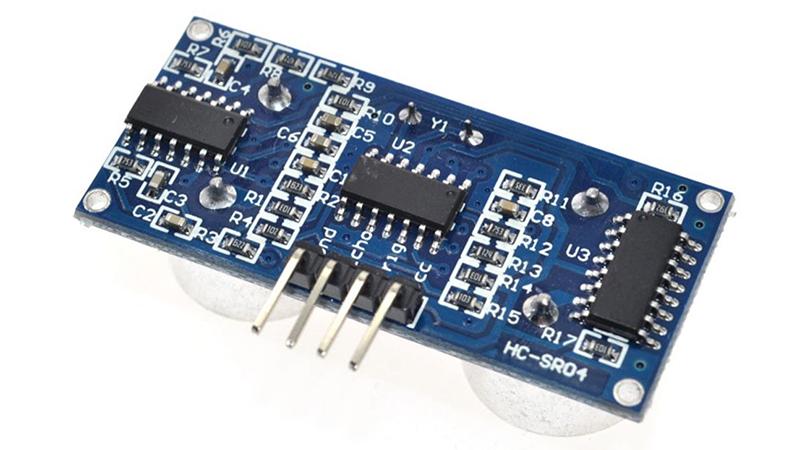

Ультразвуковий датчик HC - SR04 - це датчик, що дозволяє вимірювати відстань до перешкоди в діапазоні від 2 до 450 см. Він є платою, на якій розміщені випромінювач і приймач ультразвуку, а також електронна управляюча схема.

Датчик HC - SR04 має невеликі габарити і простий інтерфейс - два виведення живлення, один вхід і один вихід:

  • VCC: + живлення
  • TRIG (T): виведення вхідного сигналу
  • ECHO (R): виведення вихідного сигналу (довжина сигналу залежить від відстані об'єкту до датчика)
  • GND: - живлення

Принцип роботи ультразвукового датчика HC - SR04 заснований на віддзеркаленні звуку від перешкоди. Роботу пристрою можна умовно розділити на 4 етапи:

  • 1. Подаємо імпульс тривалістю 10 мкс на вихід Trig.
  • 2. Всередині далекоміра вхідний імпульс перетвориться в 8 імпульсів частотою 40 КГц і посилається вперед через T-око
  • 3. Послані імпульси доходять до перешкоди відбиваються і потім приймаються R оком. Отримуємо вихідний сигнал на виведенні Echo.
  • 4. Отриманий сигнал по простій формулі перераховується у відстань до об'єкту.

Ультразвуковий датчик HC - SR04 може бути використаний як датчик присутності в розумному будинку а також в охоронних системах. Можна використовувати з будь-якими мікропроцесорними системами - MCU/ARM/PIC/AVR/MSP430/PLC/STM32/ Arduino.

Технічні характеристики

  • Робоча напруга 5 В постійного струму
  • Робочий струм 15mA
  • Робоча частота 40 кГц
  • Максимальна дальність 5м
  • Мінімальний діапазон 2см
  • Кут виміру 15 градусів
  • Trigger - вхід імпульс 10 мкс рівень TTL
  • Echo вихід сигнал рівень TTL - ШИМ тривалість від 150 мкс до безкінечності якщо немає ехо-камери.
  • Габарити 45 * 20 * 15 мм
