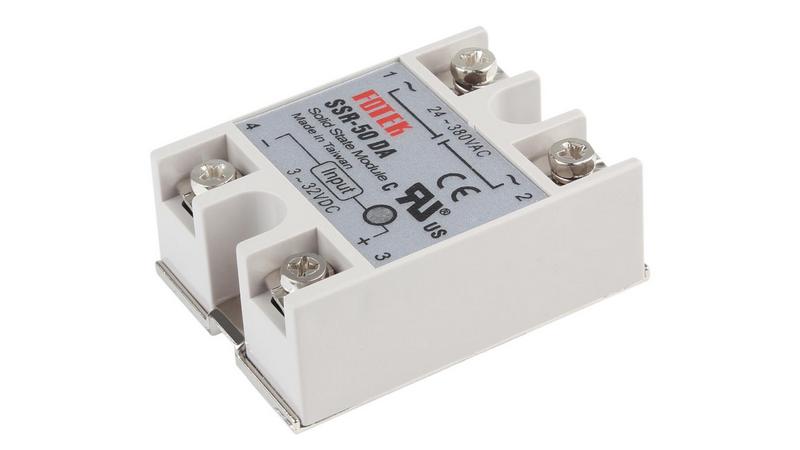

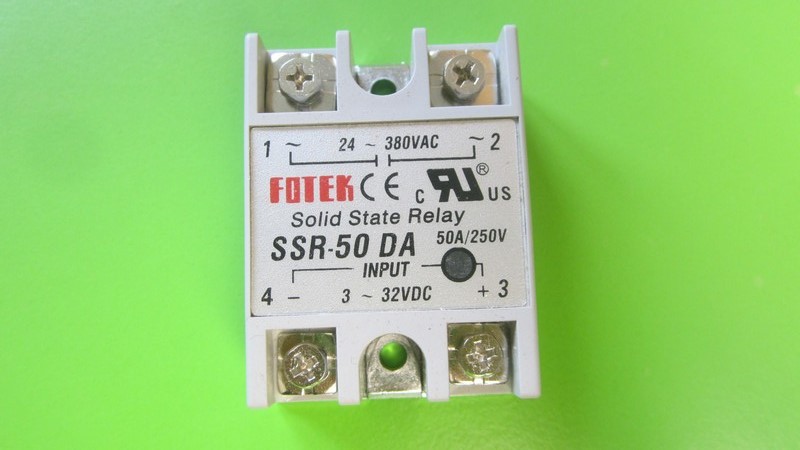

Реле твердотільне SSR-50DA 50A. Твердотільні напівпровідникові реле призначені для безконтактної комутації нагрівальних елементів, ламп, зварювальних агрегатів та інших пристроїв з резистивним типом навантаження і робочою напругою від 24 до 480В змінного струму, або 5 ... 60B постійного струму. Для комутації індуктивного навантаження необхідно мати 5 - 8-ми кратний запас по струму.
За типом управління твердотільні реле SSR діляться на керовані напругою постійного або змінного струму, змінним резистором або аналоговим сигналом струму 4 ... 20мА.
Реле, керовані рівнем напруги, дозволяють виробляти включення / відключення навантаження за рахунок подачі або зняття номінального керуючого сигналу: метод управління: «комутація при переході струму через нуль».
Реле керовані аналоговим сигналом струму 4..20мА або змінним резистором дозволяють регулювати напругу на навантаженні, тобто, наприклад, здійснювати управління потужністю нагрівальних елементів (ТЕН). Метод управління: «фазовий управління».
На відміну від звичайних електромеханічних, твердотельное реле не має механічних частин і контактів. Комутація ланцюгів навантаження здійснюється безконтактно за рахунок комутації вбудованих напівпровідникових елементів. За рахунок безконтактного перемикання напівпровідниковий реле має такі переваги перед електромеханічним:
- відсутність іскор і електричної дуги при комутації;
- істотно менший рівень електромагнітних завад;
- має істотно більший ресурс і не вимагає профілактичних робіт в процесі експлуатації;
- високу швидкодію;
- невеликі розміри і хорошу тепловіддачу.
Особливості
Опір ізоляції - більше 50 МОм при 500В
Електрична міцність ізоляції вхід / вихід - 2,5 кВ
Маленька потужність управління - 7,5мА * 12В
Низький рівень випромінювання електромагнітних завад, що забезпечується застосованим методом комутації при переході струму через нуль
Висока перевантажувальна здатність по струму (10Iном протягом 1-го періоду) і по напрузі (з демпфирующей схемою)
Технічні характеристики
Тип: DC-AC
Ном. керуючу напругу: 3 ... 32 В DC
Напруга включення / вимикання: вкл. > 2.4 В / викл. <1 В
Струм спрацьовування: 7.5 мА / 12 В
Метод управління: Комутація при переході струму через нуль
Ном. напруга навантаження: 24 ... 380 В AC 90 ... 480 В AC ( "H" в позначенні)
Падіння напруги: 1.6 В / 25 ° С
Ном. струм навантаження: 50 А
Макс. кратковрем. ток: 550 В
Струм витоку: 6 мА
Час відгуку: менше 10 мс
Діелектрична міцність: більше 2.5 кВ AC / 1 хв
Опір ізоляції: леї 50 МОм / 500 В DC
Діапазон раб. температур: -20 ° C ... +80 ° C
Маса: 125 г
