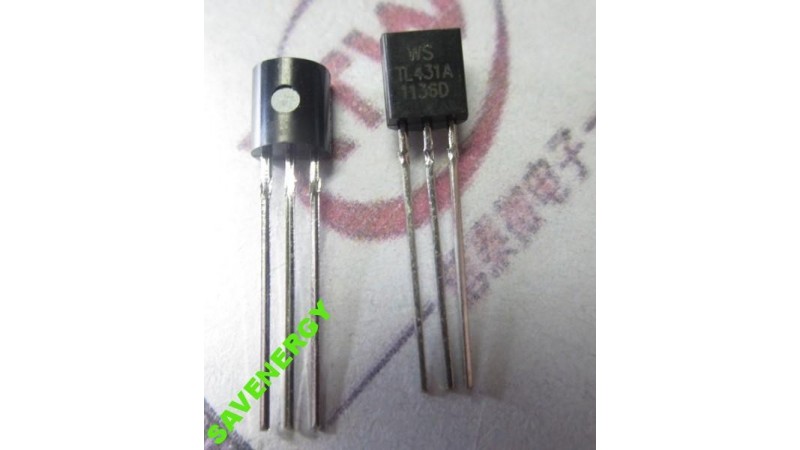

Транзистор WS TL431 TO-92 10шт (10516)
  • Код товару:
    10516
  • Доступно:
    Немає на складі
  • Переглянули:
    6686 разів
  • Купили:
    414 шт.
14грн
Немає на складі

Опис

Регульований прецизійний стабілізатор напруги TL431. Усередині знаходиться звичайний операційний підсилювач ОУ (трикутник на блок-схемі) з вихідним транзистором і джерелом опорної напруги. Тільки тут ця схема грає іншу роль, а саме - роль стабілітрона. Ще його називають керований стабілітрон. Має (дуже стабільне) вбудоване джерело опорної напруги 25 вольт (маленький квадратик) підключений до інверсного входу один прямий вхід (R) транзистор на виході ОУ колектор (К) і емітер (А) які об'єднані з виводами живлення підсилювача і захисний діод від переполюсовки. TL431 - польовий транзистор (чи просто транзистор) який відкривається при напрузі 25 вольт (і більше) що подається на його вхід. Поріг відкриття-закриття вихідного транзистора тут дуже стабільний із-за наявності вбудованого стабільного джерела опорної напруги. Якщо мікросхему використовувати як стабілітрон (основне її призначення) то ми можемо за допомогою підбору опорів дільника R2 - R3 зробити стабілітрон з будь-якою напругою стабілізації в межах 25 - 36 вольт (максимальне обмеження по даташиту). Напруга стабілізації в 25 вольта - виходить без дільника якщо вхід ТЛ-ки підключити до її катода тобто замкнути виводи 1 і 3.

Технічні характеристики

  • Максимальний струм навантаження транзистора: до 100 мА
  • Максимальна напруга: до 36 вольт
  • Вбудоване джерело опорної напруги: 25 вольт
    •

    Коментарі 1

    Микола / 28.06.2022
    Вбудоване джерело опорної напруги: 25 вольт= ВІРНІШЕ :
    Вбудоване джерело опорної напруги 2.5 В (два з половиною вольти)..
    BeeGreen
    Поправили
