Опис
Термоелектричний генератор SP1848-27145. Термоелектричний генератор SP1848-27145 - модуль на ефекті Зеєбека для генерації електрики, максимальна потужність 3.4W, максимальна напруга 4.8V, максимальний струм 669mA, термогенератор електричної енергії Пельтьє - Зеебека 9448A.
Елемент Пельтьє - це термоелектричний перетворювач, принцип дії якого базується на ефекті Пельтьє - виникненні різниці температур при протіканні електричного струму. В англомовній літературі елементи Пельтьє позначаються TEC (від англ. Thermoelectric Cooler - термоелектричний охолоджувач). Ефект, зворотний ефекту Пельтьє, називається ефектом Зеєбека.
Термогенераторний модуль на ефекті Зеєбека. Ефект Зеєбека - явище виникнення ЕРС в замкнутому електричному ланцюзі, що складається з послідовно з'єднаних різнорідних провідників, контакти між якими знаходяться при різних температурах. Ефект Зеєбека також іноді називають просто термоелектричним ефектом.
Термічні елементи Пельтьє - Зеебека, як термоелектричний генератор. Для отримання електрики необхідно одну сторону термоелемента охолодити, а іншу нагріти. При різниці температур між холодною і гарячою сторонами термоелемента, виникає різниця електричних потенціалів - з'являється + і -. Чим більше різниця цих температур, тим вище потужність термоелектричного генератора. Для збільшення вихідної напруги від термоелемента його можна підключити до що підвищує перетворювача напруги. Термічні елементи Пельтьє - Зеебека, як холодильник - нагрівач.
Що б отримати тепло або холод, до виводів термоелемента необхідно підключити джерело електроенергії: батарейки - елементи живлення - акумулятори, вітрогенератор - сонячна батарея, механічне зарядний пристрій динамо-машина, блок живлення. При протіканні електричного струму через термоелемент, одна сторона буде нагріватися, інша сторона охолодитися аж до мінусової температури. Чим більше струм, тим вище різниця цих температур, звичайно в певних межах. При зміні полярності напруги живлення, так само міняються місцями гаряча і холодна сторона.

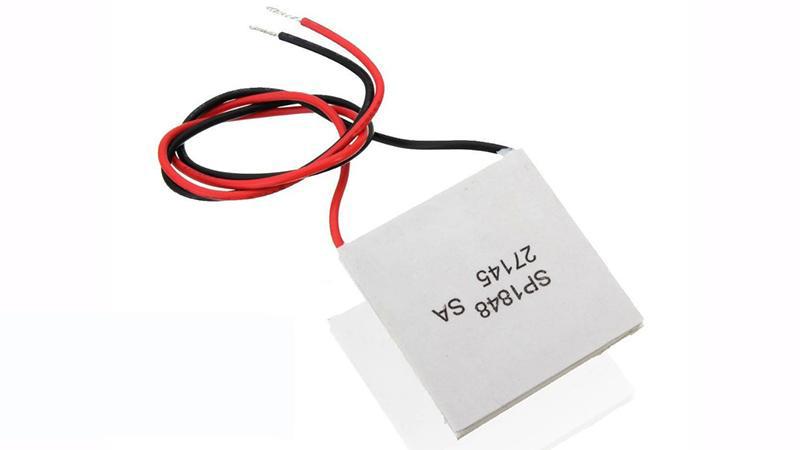

Термоелектричний генератор SP1848-27145 є керамічну плоску пластину з розмірами 40 на 40 і товщиною 4 мм. Між керамічними пластинами термогенератора розташовані послідовно з'єднані напівпровідникові елементи n і p типів. Корпус модуля термогенератора герметичний, поверхня кераміки відшліфована, проте, застосування теплопровідної пасти обов'язково. До висновків термоелемента припаяні чорний (-) і червоний (+) дроти.
Для поліпшеного теплообміну на гарячій, що нагрівається стороні термоелектричного генератора SP1848-27145 можна приклеїти двосторонній скотч 3M 9448A. При складанні генератора електроенергії, модуль SP1848-27145 необхідно розташувати таким чином, що б його сторона покрита двостороннім скотчем 3M 9448A нагрівалася, а біла, холодна сторона остуджують.
Так само при виготовленні в домашніх умовах термоелектричного генератора SP1848, необхідно нанести теплопровідних пасту на білу, холодну сторону. Модуль термоелектричного генератора SP1848-27145 використовується для складання своїми руками в домашніх умовах як стаціонарних, так і мобільних генераторів електричної енергії. Мобільний елемент для генерації електрики SP1848-27145, дозволяє зарядити батарею мобільного пристрою в екстрених ситуаціях, коли немає доступу до розетки електричної мережі.
Максимальна напруга: DC 4.8V
Максимальний струм: 669mA
Максимальна продуктивність: 3.4W
Вид модуля: однокаскадний
Робоча температура: 150?

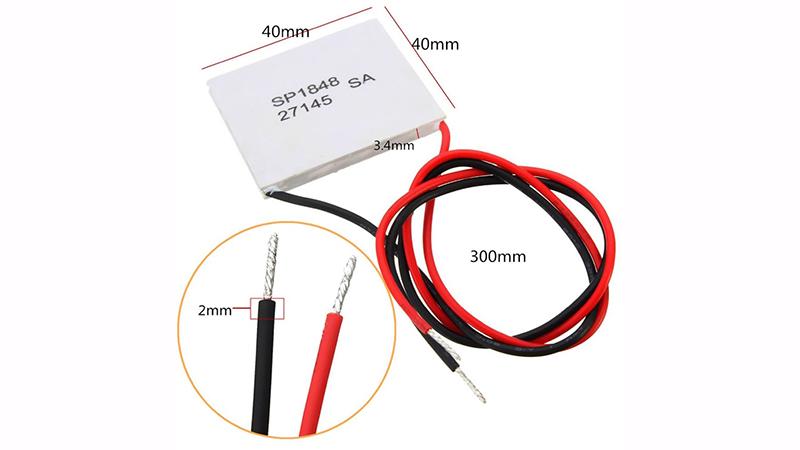

Розміри модуля: 40 x 40 х 4 мм
