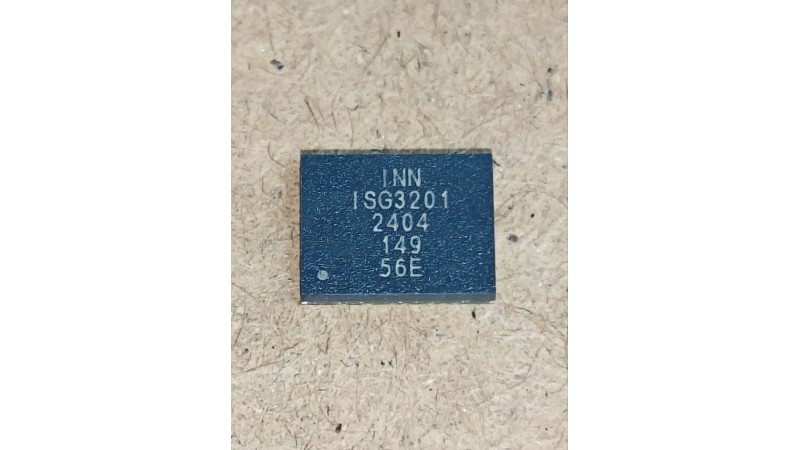

Силовий GaN транзистор SMD ISG3201 Галій нітрид (20781)
  • Код товару:
    20781
  • Доступно:
    Немає на складі
  • Переглянули:
    223 разів
  • Купили:
    11 шт.
410грн
Немає на складі

Опис

ISG3201 — це продукт компанії Copak з напругою 100В з сімейства SolidGaN компанії Innoscience. Він інтегрує два пристрої GaN з режимом підвищення напруги на 100В та драйвер напівмосту на 100В. ISG3201 використовує техніку bootstrap для забезпечення високої напруги драйвера і може працювати при напрузі до 100В. Інтегрований драйвер усуває необхідність у зовнішній обмежувальній схемі. Крім того, резистори для вмикання і вимикання, схеми bootstrap та конденсатори декуплювання VCC також інтегровані, що значно спрощує зовнішню схему. Завдяки відмінній внутрішній компоновці паразитні індуктивності з'єднаних ланцюгів затвора та силового ланцюга значно зменшені, з величинами менш ніж 1нГн. В результаті можна досягти ультранизьких імпульсів напруги на вузлах перемикання. Швидкість вмикання напівмостових HEMT-пристроїв GaN може бути відрегульована за допомогою додаткового резистора. Оптимізована компоновка виводів ISG3201 покращує потік потужності та спрощує компоновку друкованої плати. ISG3201 використовує незалежні входи PWM для верхньої та нижньої сторони, які зазвичай доступні від більшості контролерів GaN. ISG3201 доступний у компактному корпусі LGA розміром 5ммx6,5ммx1,12мм.

Параметри:

  • 2x 100В, 3.2 мОм Emode GaN HEMT з драйвером полумостового типу
  • Можливість безперервного струму 60A
  • Обнулений заряд зворотного відновлення
  • Ультраснижене опір увімкнення
  • Мінімальна кількість зовнішніх компонентів (інтегровані резистор управління, bootstrap та конденсатори Vcc)
  • Знижена індуктивність затвора
  • Знижена індуктивність силової ланки
  • Спрощена компоновка силового каскаду
  • Незалежні входи логіки TTL для верхнього та нижнього перемикачів
  • Плаваючий джерело зміщення для верхнього перемикача працює до 100 VDC
  • Швидкий час розповсюдження (зазвичай 17 нс)

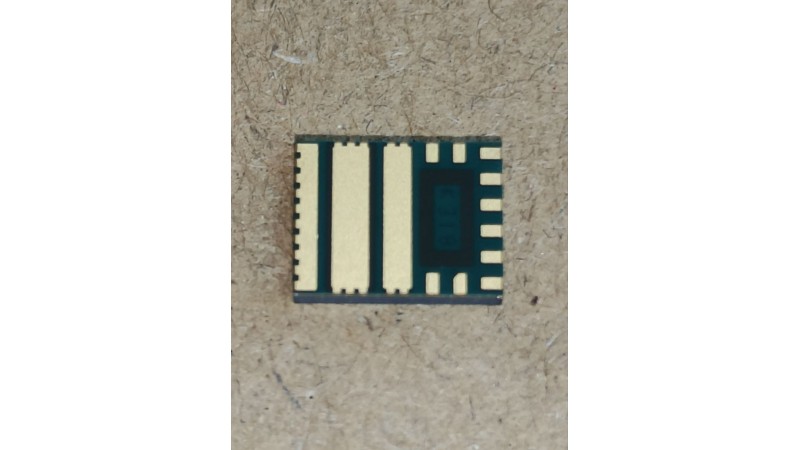

  • Упаковка LGA 5 мм x 6.5 мм x 1.12 мм


ISG3201 підходить для високочастотного Buck-преобразовувача, полумостових та повно-мостових перетворювачів, підсилювачів класу D, LLC-преобразовувачів і силових модулів у наступних галузях:

  • Штучний інтелект
  • Сервери
  • Телекомунікації
  • Суперкомп'ютери
  • Приводи двигунів

Технічна специфікація
