Опис

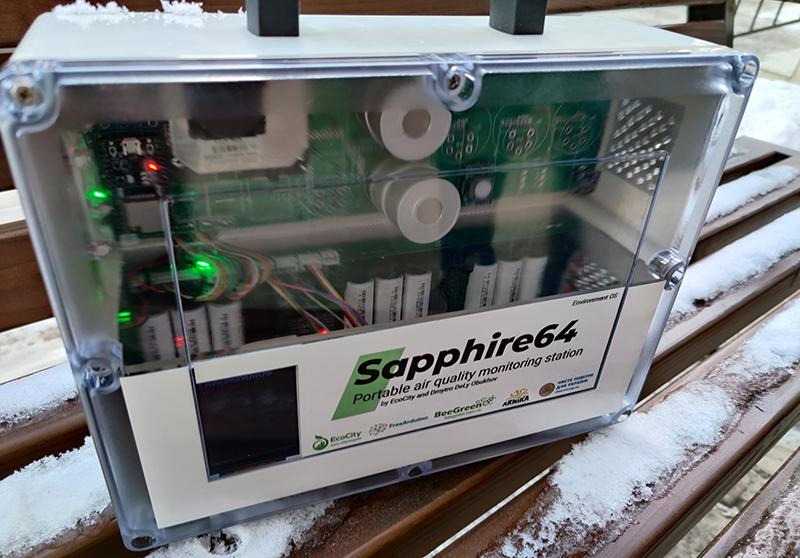

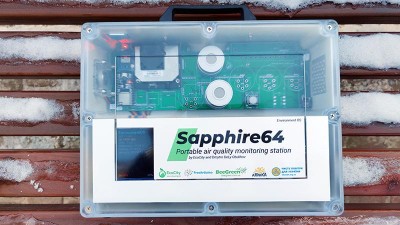

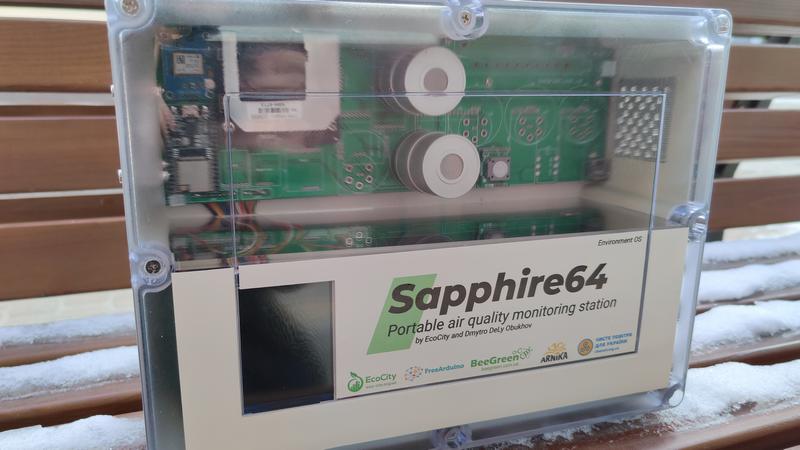

Sapphire64 – це дослідна мобільна станція громадського моніторингу якості повітря від команди розробників EcoCity. Станція моніторингу створена за ресурсної та технічної підтримки чеської громадської організації ARNIKA у рамках міжнародного проекту «Чисте повітря для України», що фінансується програмою TRANSITION Міністерства закордонних справ Чеської Республіки. Станція моніторингу не є підтвердженим типом засобу вимірювальної техніки. Станція призначена для організації моніторингу стану та якості атмосферного повітря на громадському та науково-дослідному рівнях.
При замовленні можна вибрати даний пристрій в базовій комплектації або додати до базової додаткові сенсори. На вибір доступні 33 сенсори.

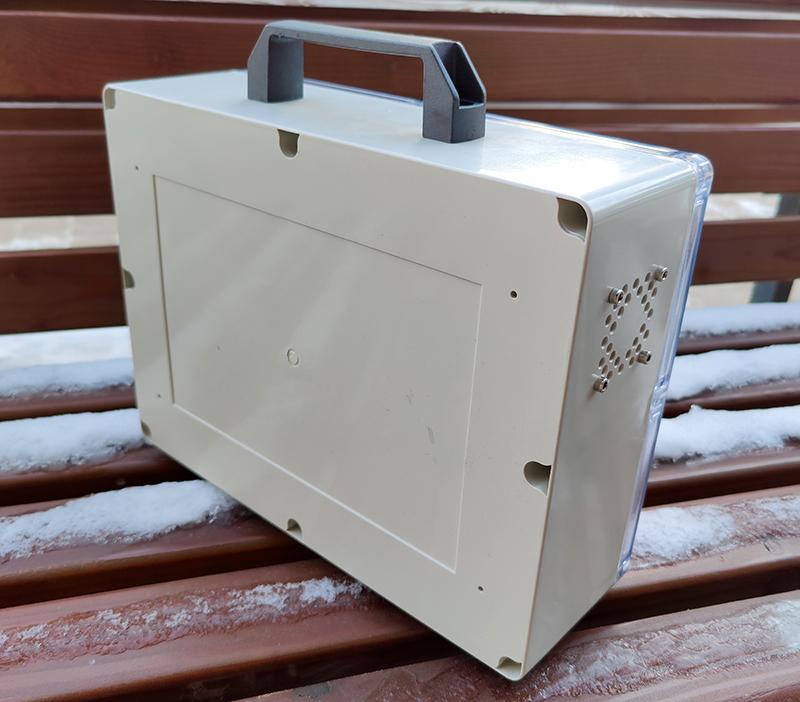

Sapphire64 - це станція нового типу від EcoCity, якій передувала попередня розробка Sapphire32. В першу чергу вона призначена для мобільного моніторингу. Станція портативна і працює від акумуляторних батарей, що можуть забезпечувати живленням станцію напротязі 24 годин, також може працювати від стаціонарного джерела живлення. На відміну від Sapphire32, Sapphire64 відображає заряд акумулятора на дисплей, це дає змогу контролювати безперебійний режим роботи. Станцію можна переносити і використовувати будь-де, навіть при температурі нижче 0 градусів. На відміну від Sapphire32, станція обладнана двома мікропроцесорами ESP32, що в рази збільшує швидкодію та кількість опитуваних сенсорів. В базову модель можна додати різні типи сенсорів, як на низькі так і на високі концентрації забруднюючих речовин в повітрі. Вибір надається з 32 різних типів сенсорів, аж на 19 різних типів забрудників у повітрі.
Специфікація сенсорів:
- Повний перелік та опис сенсорів можна переглянути по лінку ТУТ

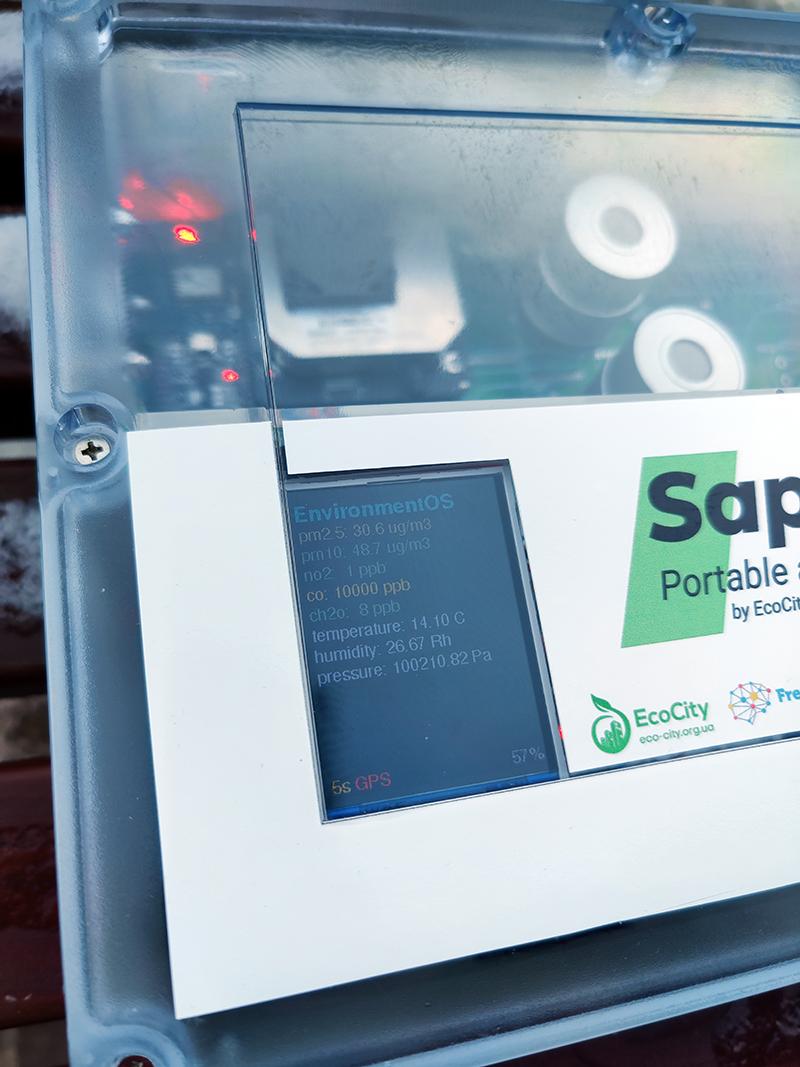

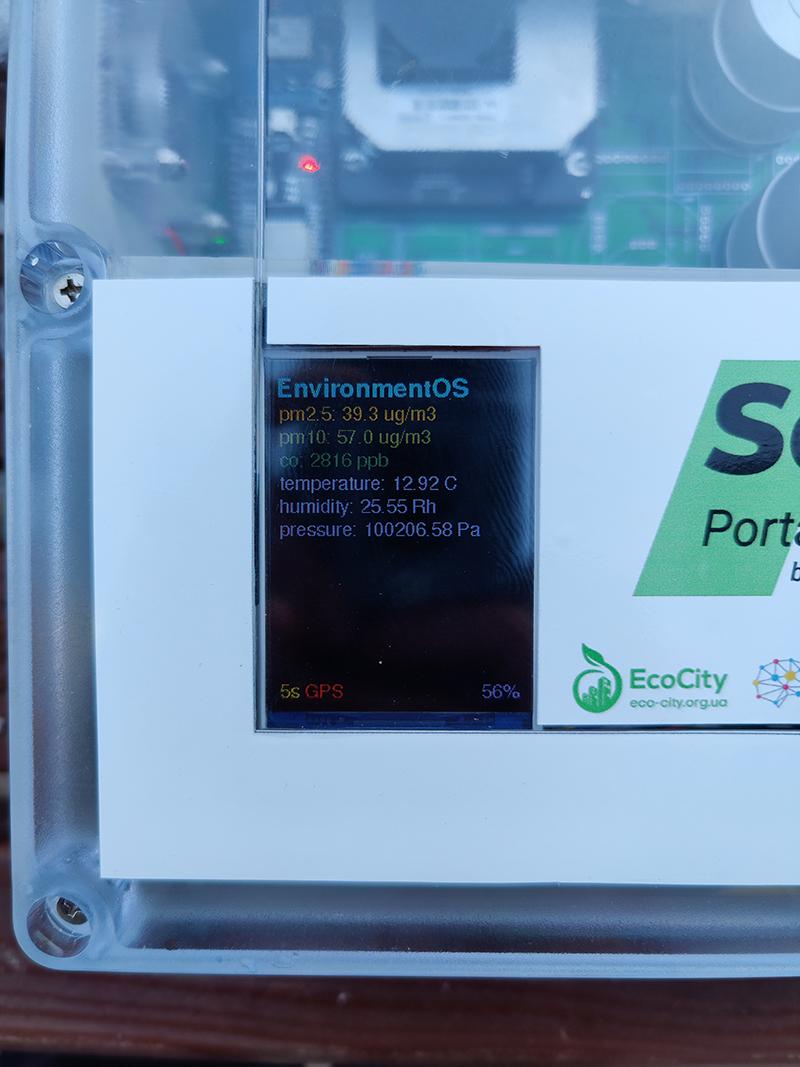

Кожні 5 секунд станція аналізує повітря, виводячи всі покази на TFT дисплей. На відміну від Sapphire32, в Sapphire64 можна спостерігати зміну показників в реальному часі, через WiFi з'єднання на будь-якому мобільному телефоні, планшеті чи ПК. Кожен окремий щохвилинний вимір записується у внутрішню пам'ять станції. При розробці станції Sapphire64, ми відмовились від вивантаження даних через дротове з'єднання. Тепер вивантажити цей архів даних можна з допомогою WiFi з'єднання на свій ПК чи мобільний телефон. Для зручності аналізу даних додається програма адаптації архіву даних в таблицю Excell. Тепер користувачі можуть аналізувати дані самостійно в Excell.
При підключенні до WiFi мобільного телефону щохвилинне усереднення п'ятисекундних показників відправляється на сервер EcoCity. Ці щохвилинні показники станції зберігаються на сервері eco-city.org.ua та відображаються на карті EcoCity. Користувач станції має доступ до цих даних в особистому кабінеті.
Як і попередній Sapphire32, Sapphire64 обладнаний модулем GPS. До кожного п'ятисекундного виміру додаються координати де він використовувався, а також супутниковий час. Дообладнати базову модель Sapphire64 можна на вибір з 32 різних сенсорів.
Всі сенсори, які пропонуються з Sapphire64 термокомпенсовані.
Функції:
- Зняття показів з сенсорів раз в 5 секунд
- Надсилання даних на сервер eco-city.org.ua раз в хвилину
- Запис всіх даних в внутрішню пам'ять
- Збереження GPS координат кожного виміру
- Вивід даних на дисплей у реальному часі
- Вивід даних на мобільний телефон, планшет чи ПК в реальному часі, через бездротове з'єднання WiFi. З можливістю підключення декількох користувачів.
- Управління підігрівом повітря на вході пилеміру
- Попередня підготовка сенсорів до виходу в робочий режим перед зняттям замірів.
- Акумулятор 24 годин роботи (ємність акумулятора - 27000mAh )
- Програма адаптації архіву даних в таблицю Excell.
- Програмна докалібровка сенсорів (зберігання в масив первинних даних та лінійно докаліброваних)
Показники базової моделі станції:
Метеорологічні:
- Температура повітря
- Відносна вологість повітря
- Атмосферний тиск
- Забруднення повітря
- PM2.5
- PM10
Геолокаційні
Специфікація сенсорів:
- Повний перелік та опис сенсорів можна переглянути по лінку ТУТ
Комплектація:
- Дослідна мобільна станція громадського моніторингу якості повітря Sapphire64

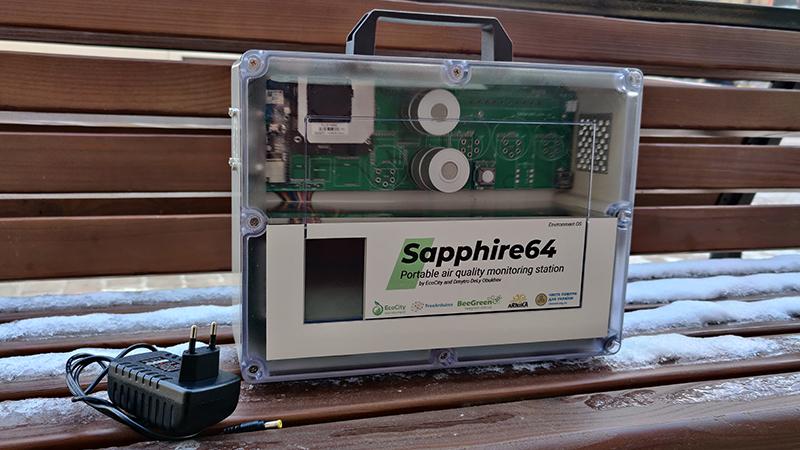

- Зарядний пристрій 220V to 12,6 2A
- SD-карта 16Gb

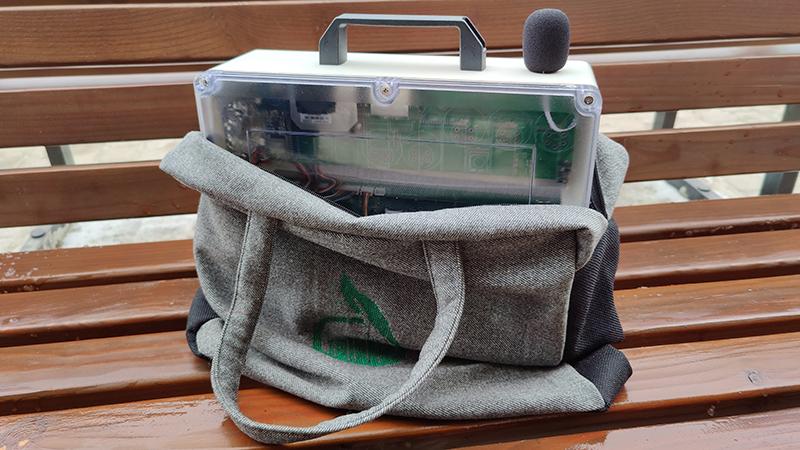

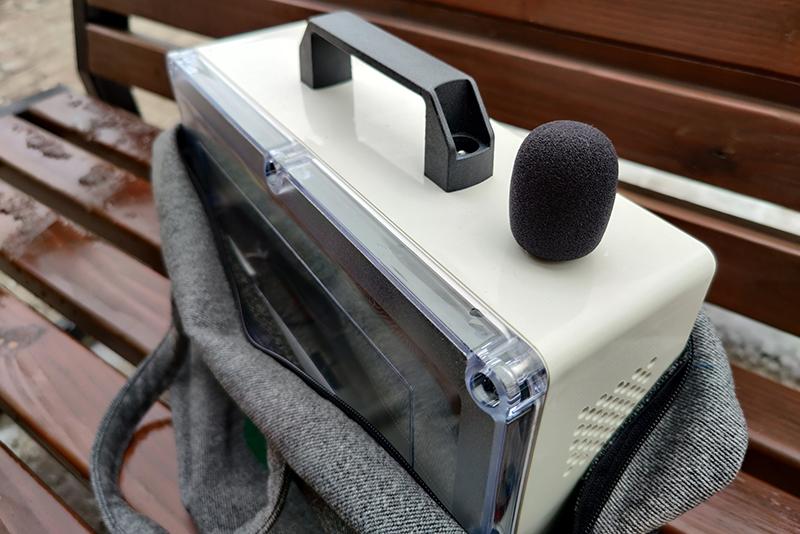

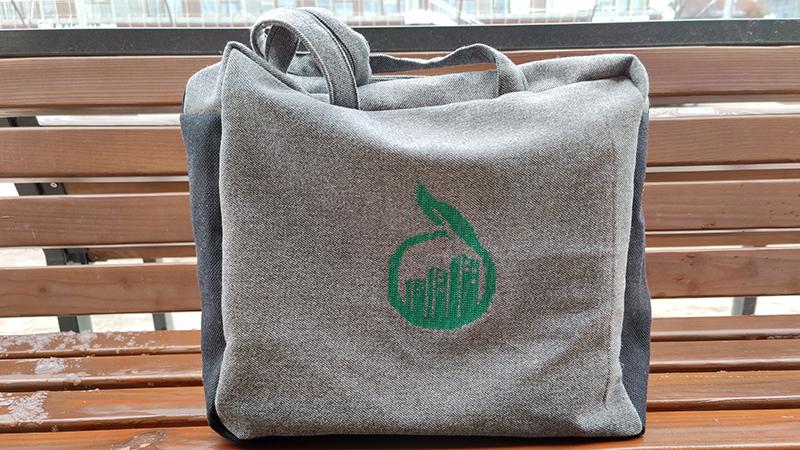

- Сумка
