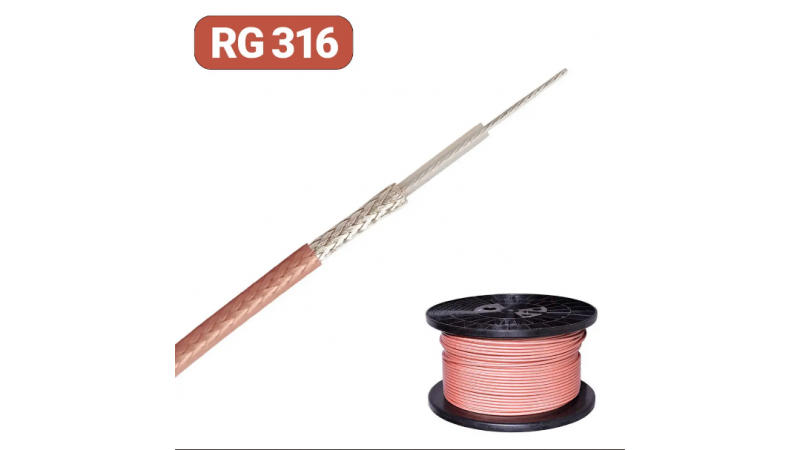

RG-316 U Коаксіальний кабель тефлоновий, посріблений 1м (20776)

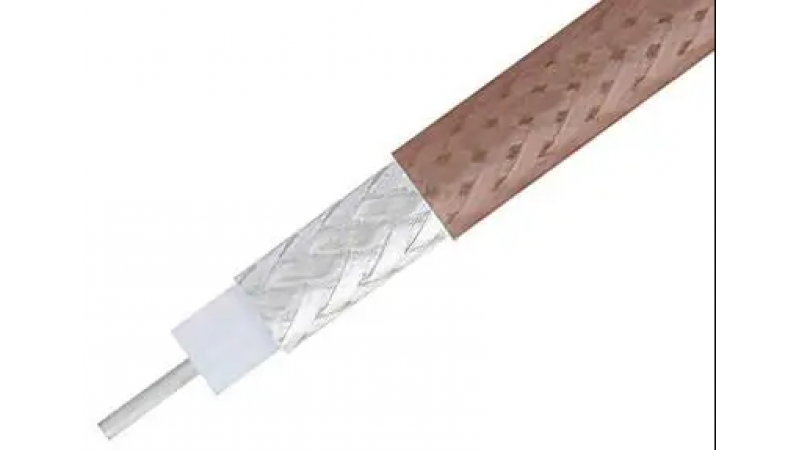

Коаксіальний кабель RG-316 конструктивно складається з таких елементів:

• Центральний провідник: багатожильний, 7×0,175 мм, матеріал – мідь, покрита сріблом.

• Діелектрик: суцільний PTFE (тефлон), діаметр 1,52 мм.

• Обплетення: одинарне, з посрібленої міді, зовнішній діаметр 1,95 мм, щільність обплетення 95,2%.

• Зовнішня ізоляція: FEP, діаметр 2,5 мм, прозорого коричневого кольору.

Електричні характеристики кабелю RG-316

• Хвильовий опір: 50±2 Ом

• Ємність на одиницю довжини: 95 пФ/м

• Відносна швидкість поширення сигналу: 69,5%

• Максимальна робоча частота: 6500 МГц

• Опір постійному струму:

• Внутрішній провідник: ≤275 Ом/км

• Зовнішній провідник: ≤37,6 Ом/км

• Ефективність екранування: ≥35 дБ у діапазоні 5…1000 МГц

Затухання та допустима потужність для кабелю RG-316
(Додаткові дані про втрати та допустиму потужність залежать від частоти та довжини кабелю).
Механічні характеристики кабелю RG-316

• Питома вага: 14,5 г/м

• Мінімальний радіус вигину (разовий): 13 мм

• Мінімальний радіус вигину (повторюваний): 40 мм

• Температурний діапазон монтажу: від -10°C до +50°C

• Температурний діапазон експлуатації: від -65°C до +200°C

Сумісність та аналоги
Коаксіальний кабель RG-316 входить у кабельну групу G7 і за розмірами є аналогом таких широко використовуваних ВЧ коаксіальних кабелів:
✔ KX 22A
✔ KX 3B
✔ RG-174/U
✔ RG-188A/U

Частота,МГц	Втрати, дБ/100м	Допустима потужність, Вт
100	26,2	375
400	53,2	185
1000	85,6	120
2000	123,3	80
3000	153,1	65
6000	223,4	48

Втрати та допустима потужність для кабелю RG-316
