Опис
Регульований блок живлення постійного струму 0-30V 2mA-3A DIY-kit.
Блок живлення, регульований DC 0-30В, 3А, набір
Конструктор регульованого блоку живлення може використовуватися як досвідченими, так і початківцями радіоаматорами для поліпшення навичок читання схем, складання схем, пайки і т.п.
Даний конструктор дозволяє зібрати блок живлення за допомогою схеми, друкованої плати, монтажних і електронних компонентів, які йдуть в комплекті. Збірка проводиться шляхом механічного з'єднання елементів і пайки.

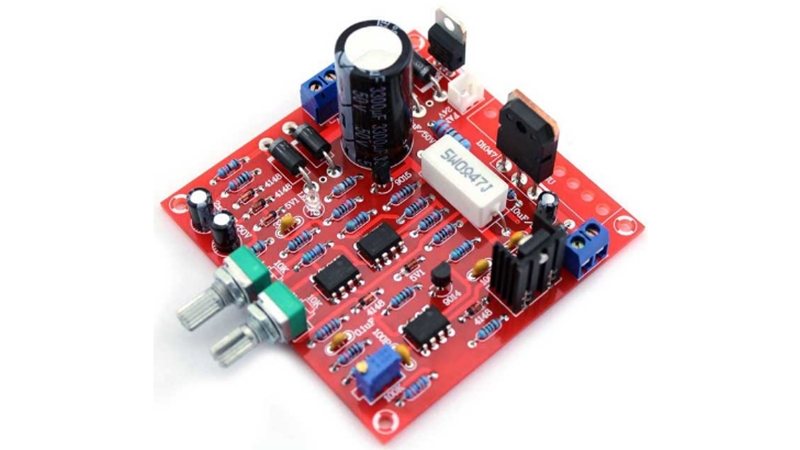

Після складання і налаштування конструктор можна використовувати як звичайний блок живлення.

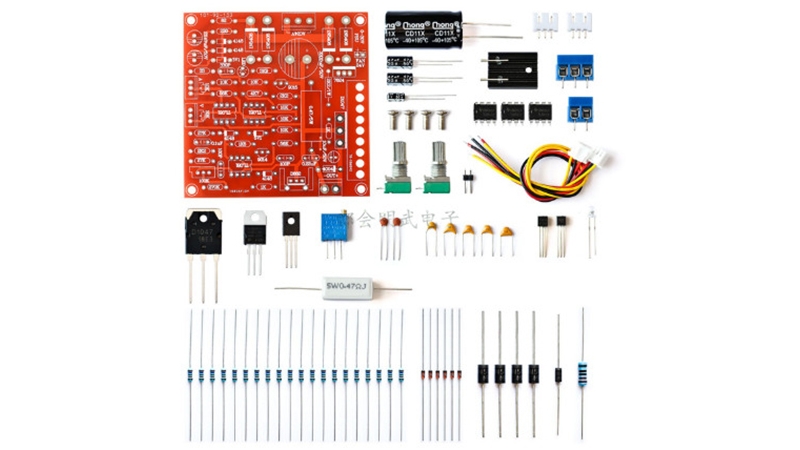

Конструктор складається з наступних монтажних і електронних компонентів:
друкована плата, виконана на текстоліті червоного кольору;
2 змінних резистора 10 кОм;
2 постійних резистора з опором 56 кОм;
2 постійних резистора з опором 27 кОм;
2 постійних резистора з опором 2,2 кОм;
2 постійних резистора з опором 1 кОм;
5 постійних резистора з опором 10 кОм;
постійний резистор з опором 4,7 кОм;
постійний резистор з опором 82 Ом;
постійний резистор з опором 220 Ом;
постійний резистор з опором 1,5 кОм;
постійний резистор з опором 33 Ом;
постійний резистор з опором 270 кОм;
постійний резистор з опором 3,9 кОм;
постійний резистор з опором 2,2 кОм потужністю 1 Вт;
дротяний керамічний цементовий резистор з опором 0,47 Ом потужністю 5 Вт;
багатооборотний підлаштування резистор 3296W з опором 100 кОм;
2 постійних керамічних конденсатора з ємністю 100 пФ;
постійний керамічний конденсатор з ємністю 330 пФ;
постійний керамічний конденсатор з ємністю 0,1 мкФ;
постійний керамічний конденсатор з ємністю 0,22 мкФ;
електролітичний конденсатор з ємністю 3300 мкФ;
2 електролітичних конденсатора з ємністю 47 мкФ;
електролітичний конденсатор з ємністю 10 мкФ;
4 випрямних напівпровідникових кремнієвих діода 1N5408;
випрямний напівпровідниковий кремнієвий діод 1N4004;
4 випрямних напівпровідникових кремнієвих діода ST4148;
2 напівпровідникових стабилитрона C5V1;
транзистор біполярний S9014;
транзистор біполярний S9015;
транзистор біполярний D1047;
транзистор біполярний D882;
Стабілізатор напруги L7824CV;
3 операційних підсилювача TL081CP;
червоний світлодіод;
3 кріпильних гвинта;
радіатор;
2 гайки і 2 шайби для кріплення змінних резисторів;
клемна колодка на 2 контакту;
клемна колодка на 3 контакту;
2-піновий коннектор типу "тато";
2 3-піновий коннектора типу "тато";
2 3-провідникових дроти з 3-піновим коннекторами типу "мама".
Характеристики:
вхідна напруга: 24 В змінного струму;
вихідна напруга: 0-30 В постійного струму;
максимальна вхідна навантаження: 3 А;
вихідна навантаження: від 2 мА до 3 А;
пульсація вихідної напруги: 0,01%;
розміри друкованої плати: 84,5 х 84,1 х 1,5 мм;
вага комплекту: 88 г
