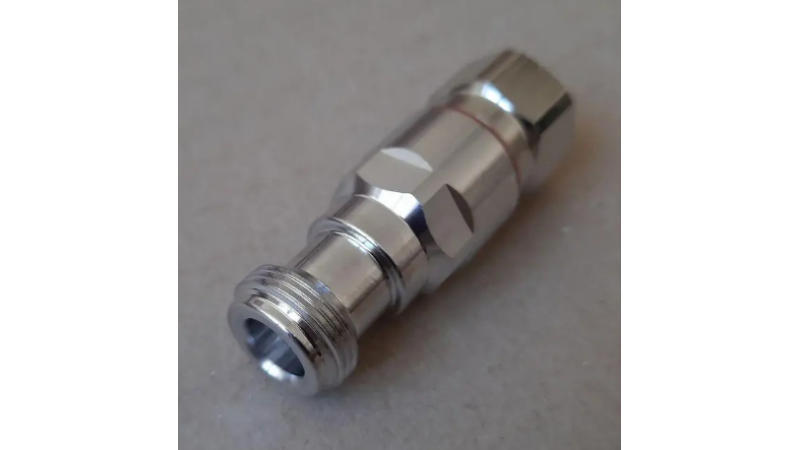

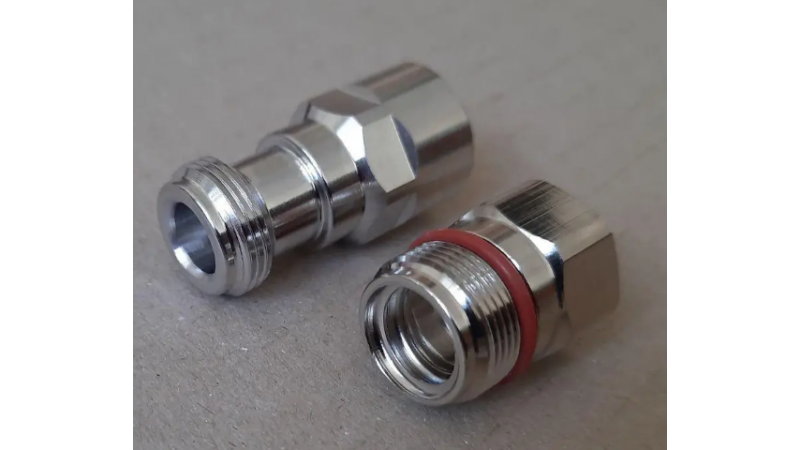

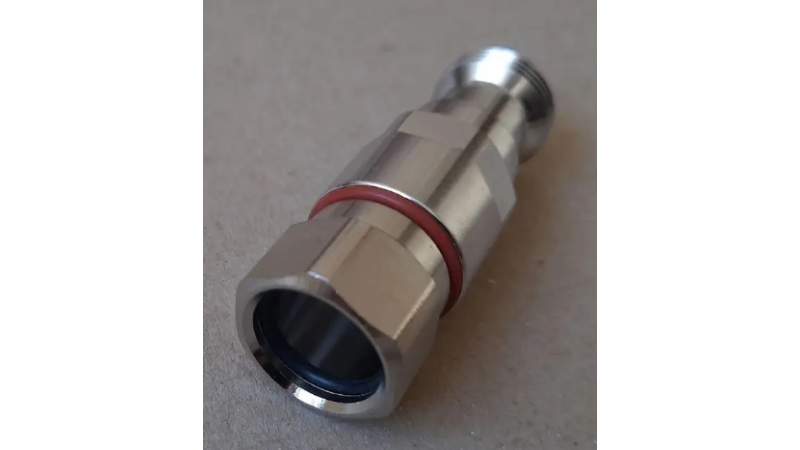

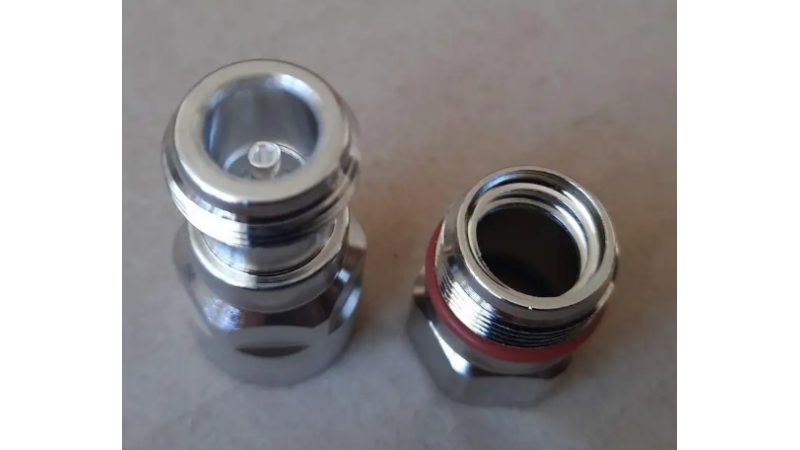

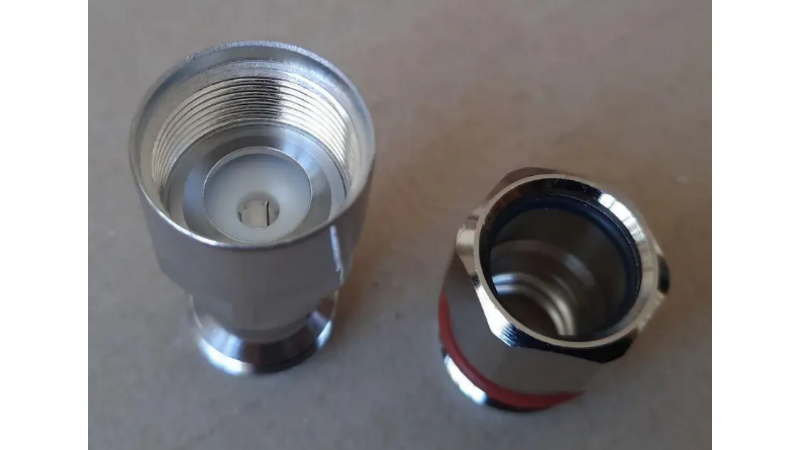

Роз'єм N(гніздо) female для фідеру 1/2" superflexible (20716)

Конектор N-типу (гніздо) для коаксіального супергнучкого фідеру 1/2 superflexible

---

Сумісні типи кабелів:

• HCAНY-50-9 Xixia

• HCAНY-50-9 Hengxin

• RFS SCF 12-50

• Draka RFF 1/2″-50

• Leoni LA Flexline 1/2 S

• Kingsignal HCAHY-50-9

---

Матеріал та покриття:

• Центральний контакт: Латунь / Покриття Серебром

• Ізолятор: TPX (полімер)

• Корпус та зовнішній контакт: Латунь / Trimetal Plating

• Ущільнювач: Силікон

• Гайка: Латунь / Нікільована

---

Електричні характеристики:

• Хвильовий опір: 50 Ом

• Частотний діапазон: DC~11 ГГц

• Опір ізоляції: ≥5000 MΩ

• Опір центрального контакту: ≤1.00 mΩ

• Опір зовнішнього контакту: ≤0.25 mΩ

• Dielectric Withstanding Voltage: 2500V rms (AC)

• Вносимі Втрати Потужності (Insertion Loss) @2.2 ГГц: ≤0.10 дБ

• КСВ (VSWR) @0.8-2.2 ГГц: ≤1.08

• Інтермодуляція 3-го порядку PIM3: ≤-155 dBc

---

Механічні характеристики:

• Кількість циклів монтажу: ≥500 циклів

• Випробування на механічну стійкість: згідно MIL-STD-202, Method 213, Test Condition D

• Вібраційні випробування: згідно MIL-STD-202, Meth. 204, Cond. A

• Діапазон температур: від -50°C до +85°C

• Відповідність RoHS

• Ступінь захисту: IP68

---

Рекомендації по монтажу:

• Момент затяжки конектора не повинен перевищувати 13 Н*м

• При затяжці, нижня частина конектора повинна бути не рухомою, обертати тільки верхню частину конектора.

---

Цей конектор ідеально підходить для застосувань у вимогливих умовах з високими вимогами до механічної та електричної надійності.
