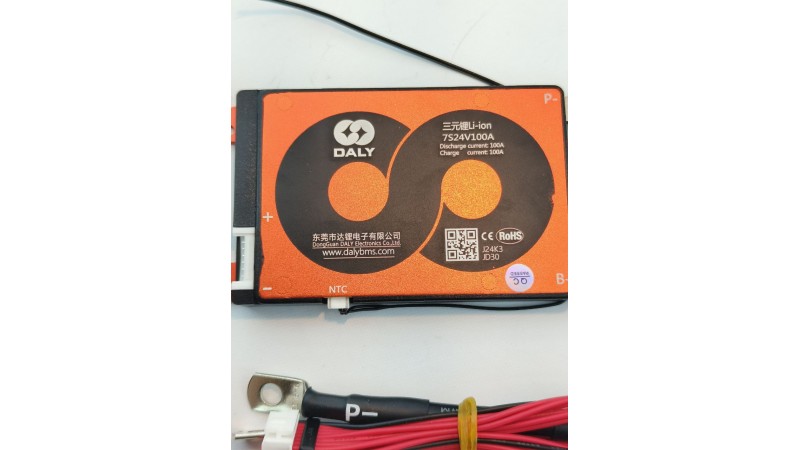

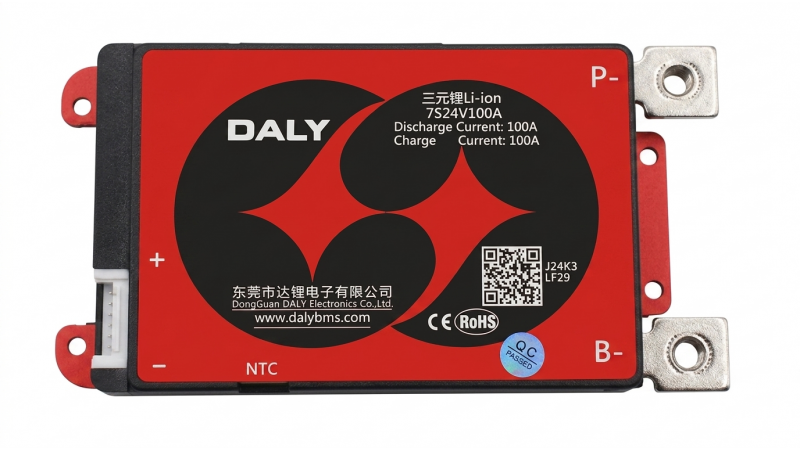

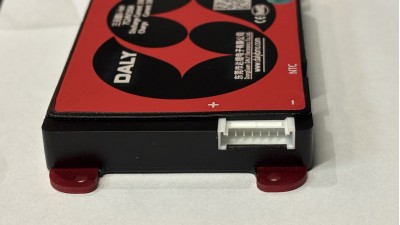

Плата захисту заряду розряду акумулятора BMS Daly Li-Ion 24V 100A 7S (20911)
  • Код товару:
    20911
  • Доступно:
    10 шт.
  • Переглянули:
    253 разів
  • Купили:
    42 шт.
1 932грн
Є в наявності

Опис

BMS плата DALY 7S 100A — це високонадійний інтелектуальний модуль керування та захисту для літій-іонних акумуляторних збірок (Li-ion NMC / NiCoMn 3.7V). Плата забезпечує повний контроль над кожним осередком у збірці з номінальною напругою 25.2V – 25.9V (максимальна — 29.4V). Вона гарантує безпечну роботу акумулятора під високими навантаженнями, захищає від температурних коливань та значно подовжує термін служби елементів живлення.

Головні переваги моделі

  • Максимальна потужність: витримує постійний струм розряду до 100 А.

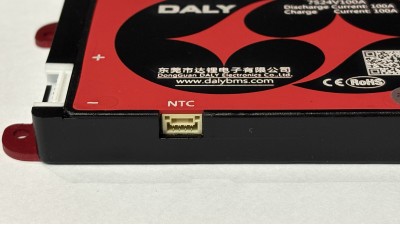

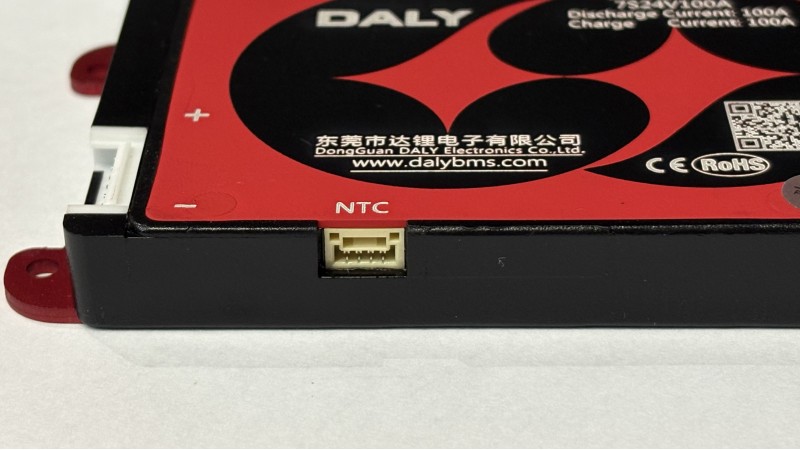

  • Виносний термозахист: датчик NTC контролює температуру збірки під час заряджання та розряджання.
  • Спільний порт (Common Port): заряджання та розряджання йдуть через один провід (P-), що спрощує підключення.
  • Пасивне балансування: автоматично вирівнює напругу осередків для збільшення місткості АКБ.
  • Надійний захист корпусу: герметичне інжекційне лиття захищає від вологи, пилу, вібрацій та окислення.

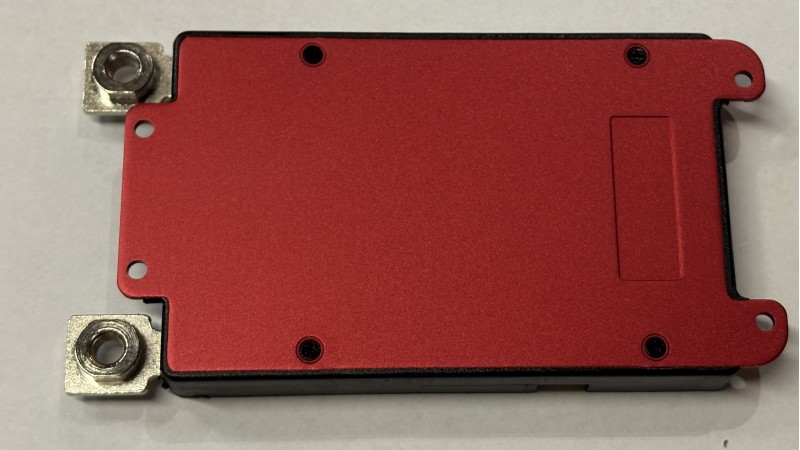

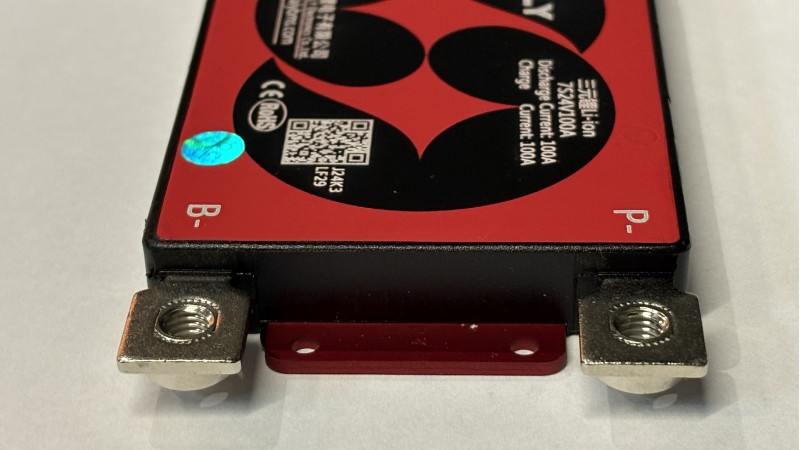

  • Міцні термінали: силові з'єднання реалізовані через надійні мідні клемні планки під болти M6.

Технічні характеристики

  • Виробник: DALY Electronics
  • Модель серії: DL-J24K3-TJ
  • Тип хімії акумуляторів: Li-ion (NMC / LCO / Three-yuan) 3.7V
  • Кількість послідовних осередків: 7S
  • Номінальна напруга збірки: 24 В – 25.9 В
  • Максимальна напруга заряду: 29.4 В (4.2 В на осередок)
  • Номінальний струм розряду: 100 А
  • Номінальний струм заряду: 80 А
  • Внутрішній опір силового кола: менше 20 мОм
  • Власне енергоспоживання: менше 400 мкА
  • Габарити (Д×Ш×В): 125 ± 2 × 65 ± 1 × 13 ± 1 мм
  • Вага: 240 ± 60 г

Комплексна система захисту

1. Захист від перезаряду та перерозряду

  • Спрацювання при перезаряді: 4.25 ± 0.05 В (відновлення при 4.15 В)
  • Спрацювання при перерозряді: 2.8 ± 0.05 В (відновлення при 3.0 В)
  • Затримка спрацювання: 1 ± 0.5 с

2. Захист від перевантаження за струмом та КЗ

  • Струмове перевантаження при розряді: 256 ± 20 А (затримка 1 ± 0.5 с)
  • Струмове перевантаження при заряді: 106 ± 20 А (затримка 0.5 ± 0.5 с)
  • Захист від короткого замикання (КЗ): миттєве спрацювання за 10–500 мкс
  • Умова зняття захисту: відключення навантаження або підключення зарядного пристрою

3. Температурний захист (NTC датчик)

  • При заряджанні: вимкнення при температурі понад +55°C (відновлення при +50°C); вимкнення при температурі нижче -20°C (відновлення при -15°C)
  • При розряджанні: вимкнення при температурі понад +65°C; вимкнення при температурі нижче -40°C (відновлення при -35°C)

4. Функція пасивного балансування

  • Поріг увімкнення балансування: 4.125 В
  • Струм балансування: 100 ± 25 мА
  • Умова запуску: вмикається автоматично, коли напруга окремих осередків досягає порогового значення під час заряду

Порядок підключення та монтаж (Важливо)

Щоб уникнути пошкодження плати BMS, суворо дотримуйтесь черговості дій:
  1. Силовий мінус: підключіть товстий синій кабель B- до загального мінуса акумуляторної збірки.

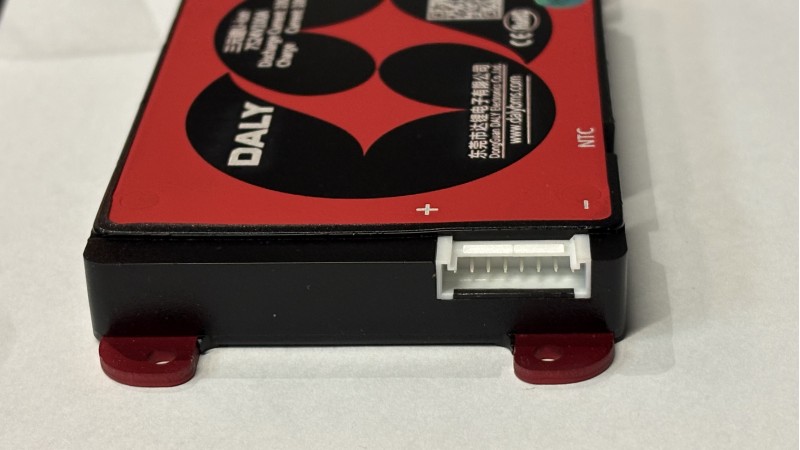

  2. Балансувальний шлейф (НЕ вставляйте роз'єм у BMS):
    • Перший чорний дріт (B0) підключіть до мінуса 1-го елемента.
    • Другий дріт (B1+) — до плюса 1-го елемента.
    • Третій дріт (B2+) — до плюса 2-го елемента і так далі до останньої 7-ї послідовної секції.
  3. Обов'язкова перевірка: обов'язково виміряйте мультиметром напругу на кожному контакті шлейфа відносно B0 перед підключенням до плати. Напруга повинна плавно зростати (3.7V, 7.4V, 11.1V і т.д.).
  4. Підключення шлейфа: вставте перевірений балансувальний шлейф у відповідний роз'єм BMS.
  5. Фінальна перевірка: виміряйте напругу між B+ та B-, а також між B+ та P-. Показники повинні бути абсолютно однаковими.

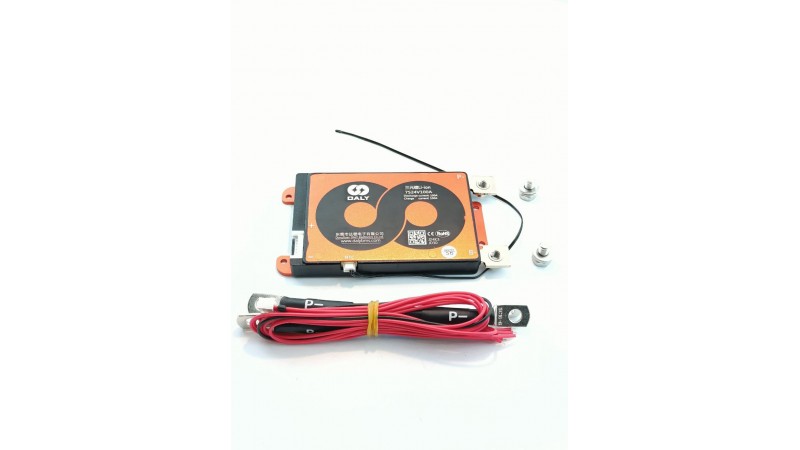

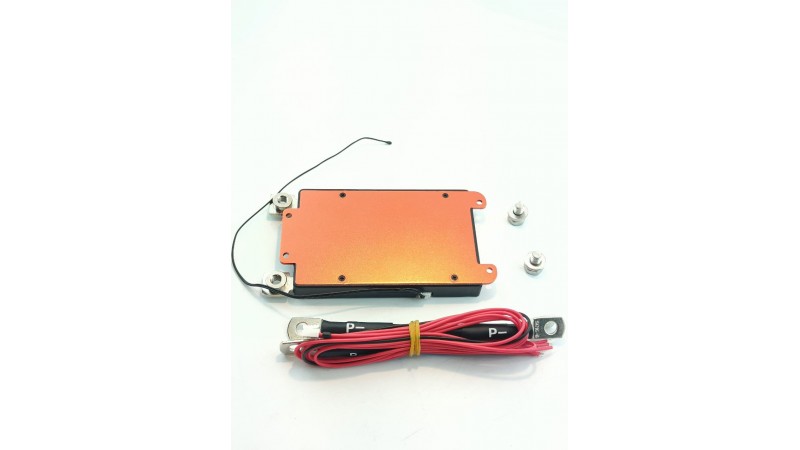

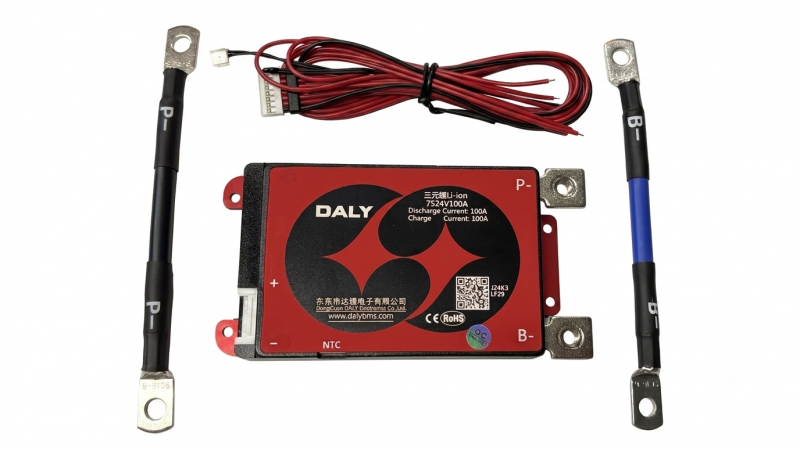

Комплектація

  • BMS плата DALY Li-ion 7S 100A
  • Виносний датчик температури NTC (кабель GH1.25 4Pin, довжина 250 мм)
  • Балансувальний шлейф 8-контактний роз'єм PHB2.0 (24AWG, довжина 350 мм)
  • Мідні клемні планки під болти M6 з гайками
Якщо вам знадобиться додати технічні схеми, інструкції з безпеки або інформацію про сумісність з інверторами, повідомте мене, і ми доповнимо цей текст.
