179грн 152грн
Є в наявності

Опис

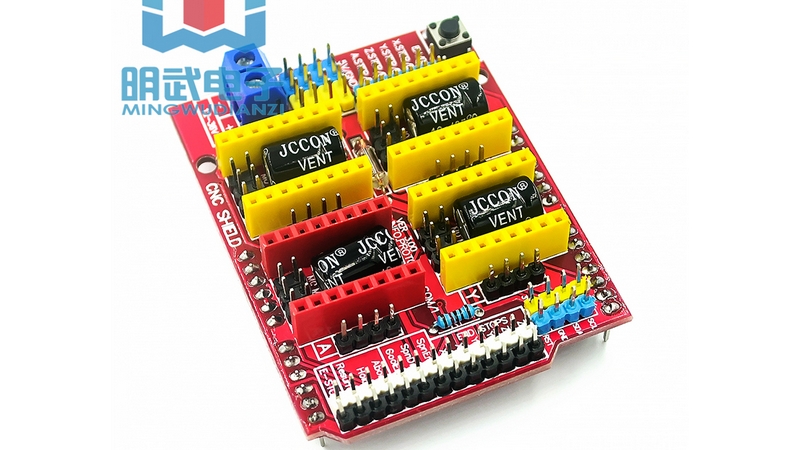

Плата розширення CNC Shield v3.0 для Arduino UNO створена, що б на її основі можна створити CNC машини (ЧПУ верстати):

3D принтер (необхідно реле для нагріву хотенда і столу)
гравірувальний роутер
фрезерний роутер
лазерний роутер
Плата розширення може працювати з драйверами двигунів A4988 або DRV8825 за допомогою прошивки GRBL.

Технічні характеристики

Модель - CNC Shield version 3.0
Розмір - Arduino UNO та інші сумісні плати
Кількість осей - 4 (X, Y, Z, A)
Напруга живлення логічної частини - 5 В
Напруга живлення силової частини - 12 - 36 В
Драйвери - A4988 або DRV8825 і інші
Інтерфейси - UART, I2C
Прошивка - Arduino GRBL

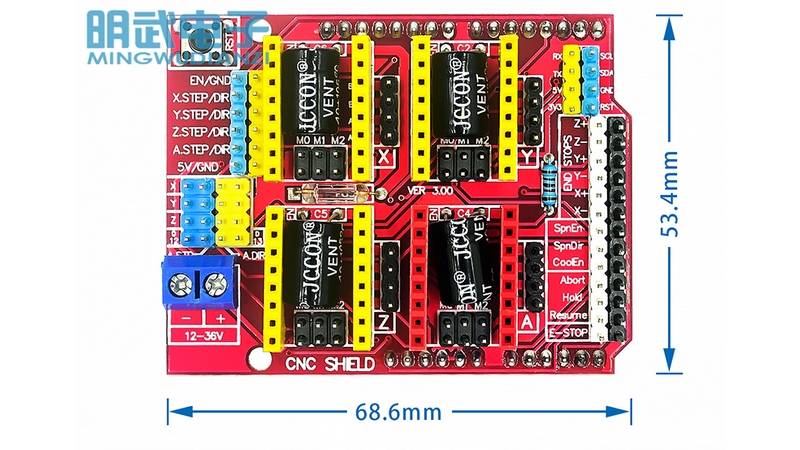

Розміри - 65 х 55 х 20 мм
Вага - 32 г

Для роботи CNC Shield необхідно:

вставити драйвери в жовті слоти. Драйвери A4988 або DRV8825 вставляються по різному будьте уважні !!!
налаштувати струми двигунів, згідно струмів крокових двигунів (регулятор на драйвері і вольтметр).
встановити перемички, які входять в комплект поставки, в червоні контакти М0, М1, М2, для визначення режиму роботи драйвера згідно таблиці.
підключити до USB ПК і залити прошивку GRBL.

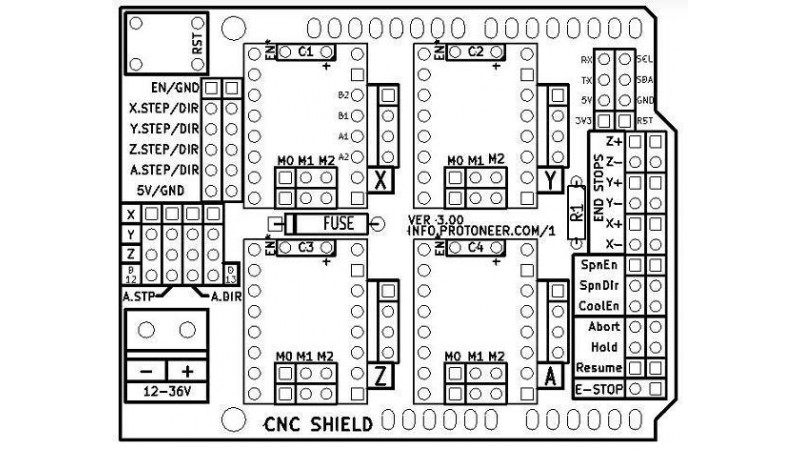

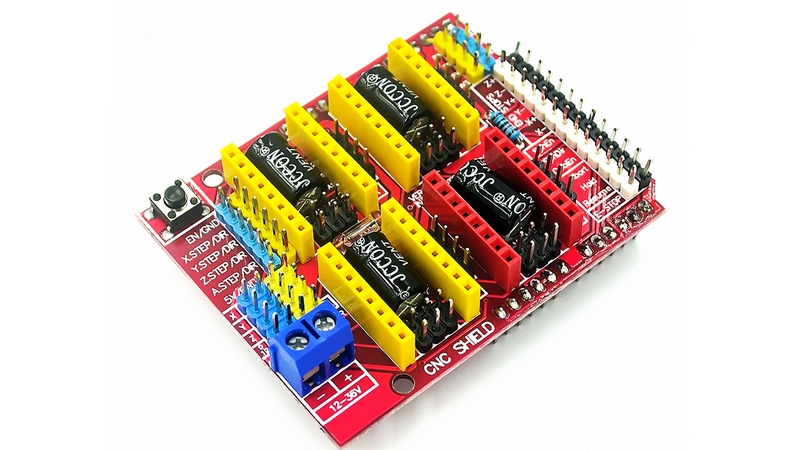

CNC Shield має чотири слота, для підключення чотирьох драйверів двигунів. Слоти, позначені жовтим кольором, відповідають за осі X, Y, Z, червоний слот за вісь A.
