Опис

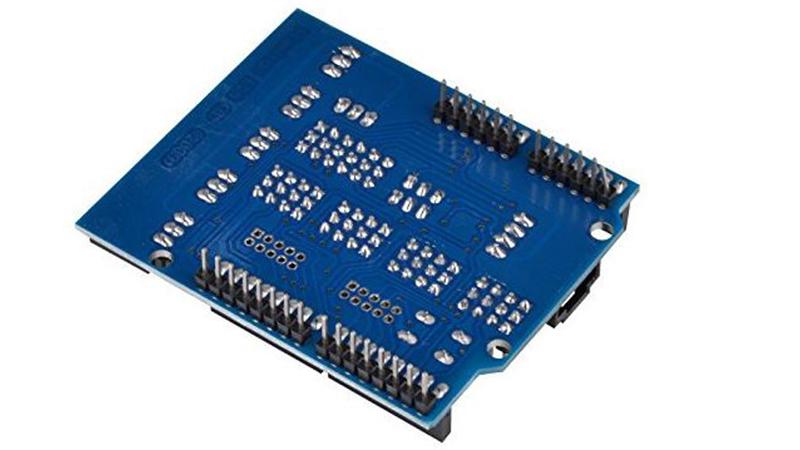

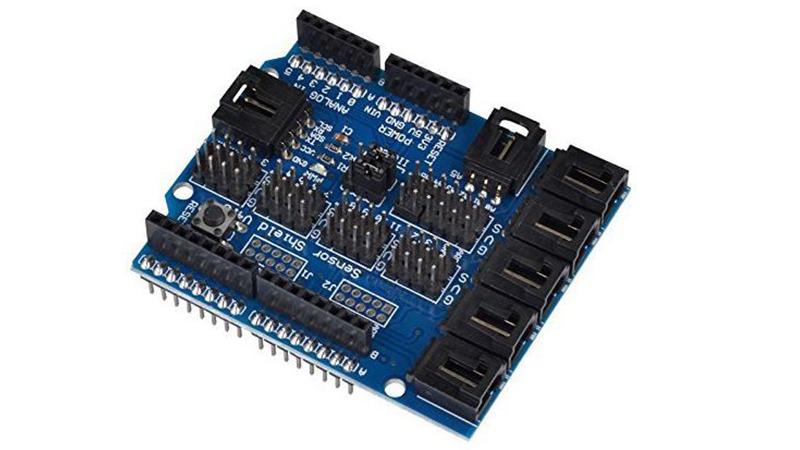

Плата розширення Arduino Sensor Shield V4.0 призначена для підключення до неї різних пристроїв Arduino або аналогів пристроїв через стандартні інтерфейси. Для використання плати розширення потрібно зібрати на її основі макет допомогою підключення різних зовнішніх пристроїв до інтерфейсів плати. Потім до плати потрібно підключити Arduino контролер або інше керуюче мікропроцесорний пристрій. І в завершенні подати на оплату харчування або від Arduino, або від зовнішнього джерела живлення (блоку живлення, батареї) і починати роботу.
Управління платою розширення здійснюється або від Arduino контролера, або іншим мікропроцесорним керуючим пристроєм. На платі розширення знаходиться кнопка скидання параметрів або перезавантаження RESET. Коли на плату подається живлення, повинен засвітитися світлодіод PWR. Перемикання на плати з інтерфейсу IIC на інтерфейс COM здійснюється з допомогою перемичок IIC COM.

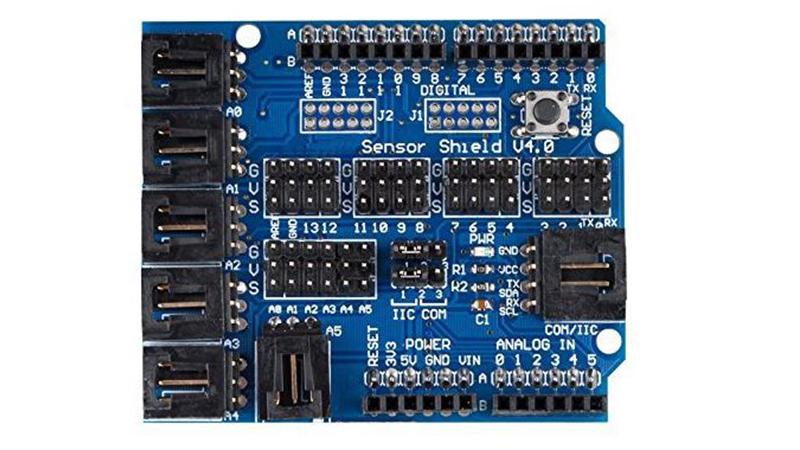

На платі розширення Arduino Sensor Shield V4.0 розташовано безліч інтерфейсів для підключення різних зовнішніх пристроїв і живлення:
Колодка живлення Arduino, позначення виводів: RESET, 3V3, 5V, GND, VIN.
Встановлено 6 аналогових входів позначених 0 – 5.
Analog IO ports (інтерфейс аналогових входів-виходів), має 6 висновків, позначення виводів: A0 – A5. Кожен вхід-вихід має 3 контакти GND, VCC, Signal.
Analog Buckled ports – інтерфейс зв'язку з аналоговими входами з VCC/GND, має 6 висновків у пластмасовому корпусі кожен, позначення виводів: A0 – A5. Кожен висновок має 3 контакти GND, VCC, Signal.
Входи і виходи інтерфейсу RS232 (послідовна шина COM).
I2C (IIC) port (Inter-Integrated Circuit) – послідовна шина даних для зв'язку інтегральних схем. Позначення контактів: SCL (Serial CLock), SDA (Serial DAta).
Digital IO ports (колодка цифрових входів-виходів) має 16 висновків, позначення виводів: 0(Rx), 1(Tx) – 13, GND, AREF. Кожен вхід-вихід має 3 контакти GND, VCC, Signal. Перший контакт позначений на схемі.
Входи-виходи Arduino контролера позначені 0 – 13, GND, AREF. Висновок AREF (опорна напруга для аналогових входів).
Живлення плати здійснюється або з Arduino, або від зовнішніх джерел живлення (блоків живлення, батарей). Для живлення плати потрібно напруга 5В.
Технічні характеристики
Найменування: Arduino Sensor Shield V4.0
Напруга живлення плати: 5В
Живлення: від Arduino і зовнішніх джерел живлення
I2C (IIC) port (Inter-Integrated Circuit) – послідовна шина даних для зв'язку інтегральних схем
Інтерфейс RS232 (послідовна шина COM)
Інтерфейс Analog Buckled ports для зручного і надійного з'єднання з 6 аналоговими входами
Вхідна напруга (рекомендований): 7 – 12 В
Вхідна напруга (граничне): 6 – 20 В
Габарити плати: 57 х 68 х 19 мм
