Опис

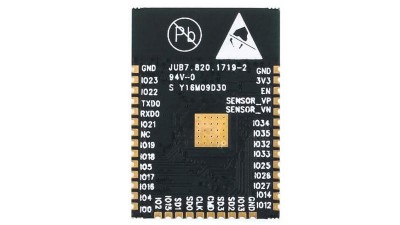

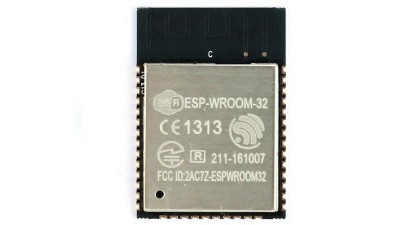

Плата ESP32 WIFI Bluetooth 2в1 з низьким енергоспоживанням.
ESP-32S - новий мініатюрний високопродуктивний поєднаний Wi-Fi + BT + BLE модуль від компанії Ai-Thinker, призначений для широкого спектру застосувань, починаючи від Мікропотужні мережевих датчиків до найскладніших програм, наприклад, таких як кодування голосу, потокова передача музики та MP3 кодування. ESP-32S виконаний на базі популярного двоядерного чіпсета ESP32, із змінною тактовою частотою від 80 МГц до 240 МГц, можливістю індивідуального управління і харчування. Для прототипирования зручно використовувати модуль розробника ESP32.

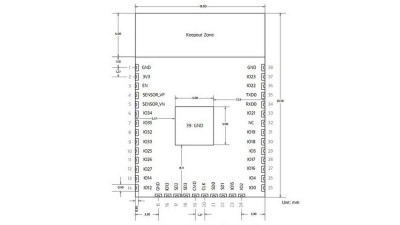

Модуль розроблений для переносної і автономної електроніки та додатків інтернет-речей, виконаний в мініатюрному корпусі 25,5 мм x 18 мм, має на борту Flash пам'ять, кварц 40 МГц і PCB антену, що забезпечує відмінні RF характеристики. ESP-32S має багату периферію, що включає в себе такі інтерфейси як UART, SPI, I²C, I²S, роз'єм для SD карти, інфрачервоний порт, інтерфейс для підключення ємнісний сенсорної панелі. Однією з особливостей модуля є наднизьким споживання і гнучкий вибір «сплячих» режимів, що дозволяють отримати цифри до 20мкА (deep sleep mode). Модуль підтримує весь стек протоколів стандартів WiFi 802.11n і BT4.2, забезпечуючи даний функціонал через інтерфейси SPI / SDIO або I²C / UART.
Відмінні особливості:
Підтримка dual mode Bluetooth: «classic» і BLE
Швидкість Wi-Fi: 802.11 b / g / n до 150 Мбіт / с
підтримка режимів Wi-Fi: клієнт, точка доступу, Sniffer, Wi-Fi Direct.
Мінімальна чутливість -98 dBm
Широкий діапазон робочих температур: -40 ° C ... + 125 ° C
Енергоспоживання до 20мкА (deep sleep mode).
Оновлення ПО по повітрю
Можливість підключення 4 х 16MB зовнішньої QSPI Flash і SRAM.
Технічні характеристики:
Wi-Fi Стандарти: FCC / CE / IC / TELEC / KCC / SRRC / NCC
Протоколи: 802.11 b / g / n / d / e / i / k / r (802.11n до 150 Мбіт / с)
A-MPDU і A-MSDU підтримка та підтримка захисного інтервалу в 0.4 сек
Частотний діапазон: ГГц 2.4 ~ 2.5
Bluetooth Протоколи: Bluetooth v4.2 BR / EDR і BLE specification
Радіо NZIF пріенмік з чутливістю: -98 dBm
Передавач: Class-1, class-2 і class-3 AFH
Аудіо: CVSD і SBC
Апаратні засоби та інтерфейси: SD, UART, SPI, SDIO, I²C, LED PWM, Motor PWM, I²S, I²C, IR
GPIO, сенсорний датчик, ADC, DAC, LNA передпідсилювач
Датчики «на борту»: Hall sensor, температурний датчик
Генератори: кварцовий 26 МГц і 32 кГц
Харчування: В 2.2 ~ 3.6
Робочий струм, мА середній: 80
Діапазон робочих температур: -40 ° C ~ 85 ° C *
Програмне забезпечення: Режими Wi-Fi Station / softAP / SoftAP + station / P2P
Захист: WPA / WPA2 / WPA2-Enterprise / WPS
Шифрування: AES / RSA / ECC / SHA
Оновлення ПО: UART Download / OTA (по мережі) / download and write firmware via host
Розробка програм: Cloud Server Development / SDK for custom firmware development
Мережеві протоколи: IPv4, IPv6, SSL, TCP / UDP / HTTP / FTP / MQTT
Призначені для користувача настройки: AT instruction set, cloud server, Android / iOS App
