Активний універсальний конденсаторний балансир 8S 3A (20738)

Характеристики:

• Тип балансування:
  Активний балансир з використанням конденсаторів для перерозподілу заряду між осередками.
• Кількість осередків:
  До 8 осередків (8S).
• Максимальний струм балансування:
  3A (активний).
• Робоча напруга:
  Відповідає номінальній напрузі літієвих акумуляторів (Li-ion, LiFePO4 та ін.).
• Призначення:
  Вирівнювання напруги між осередками акумуляторної батареї для підвищення її ефективності та продовження терміну служби.
• Метод балансування:
  Конденсаторний, що забезпечує швидке перерозподілення енергії між осередками без нагріву.
• Розміри плати:
  Зазвичай компактні, але точні розміри потрібно уточнити у виробника (наприклад, 56х29.4х4.3 мм).

Особливості:

• Автоматичне вирівнювання напруги між елементами.
• Можливість роботи з різними типами літієвих батарей (Li-ion, LiFePO4).
• Простий у підключенні за допомогою роз’єму для балансувальних кабелів.

Температурний діапазон:
Робоча температура: -40°C ~ +85°C (необхідно уточнити залежно від виробника).

Застосування:
Використовується в батарейних системах для електротранспорту, сонячних електростанцій, накопичувачів енергії та іншого обладнання.

Основні особливості:

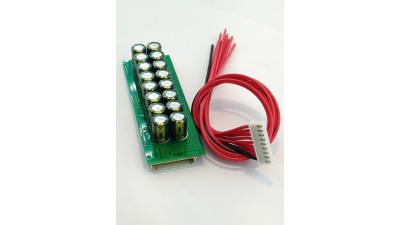

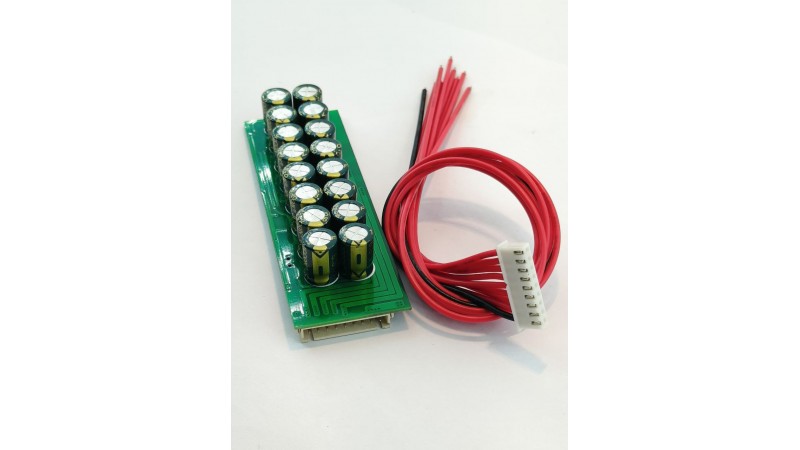

1. Конденсатори:
   На верхній стороні плати є великі електролітичні конденсатори, які використовуються для перенесення заряду між елементами акумулятора. Це дозволяє ефективно вирівнювати напругу на кожному осередку батареї.

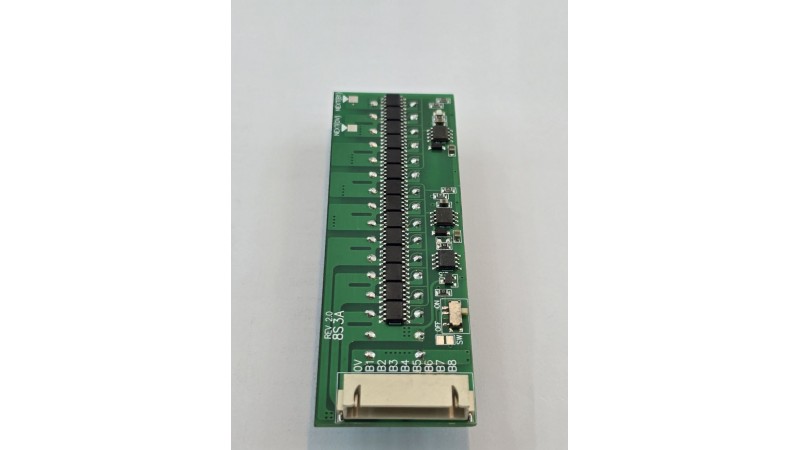

2. Електронні компоненти (друга сторона плати):
   Друга сторона містить чіпи управління балансуванням, транзистори та інші компоненти, які відповідають за роботу системи.
   На платі видно порти підключення до батарейного блоку (роз’єми B1-B8) та загальної шині 0V.
   Є перемикач (ON/OFF), який дозволяє вмикати або вимикати плату балансування.

3. Позначення:
   На платі вказано версію ревізії: REV 2.0.
   Модель: 8S 3A.

Принцип роботи:
Плата активного балансування виконує перерозподілення заряду між елементами батареї, використовуючи конденсатори для зберігання та передачі енергії від перезарядженої комірки до недозарядженої. Це підвищує ефективність роботи батареї та збільшує термін служби елементів.

Подібні плати застосовуються в акумуляторних батареях для електромобілів, сонячних установок, ДБЖ та інших систем, де важлива стабільність і надійність роботи батареї.
