Опис

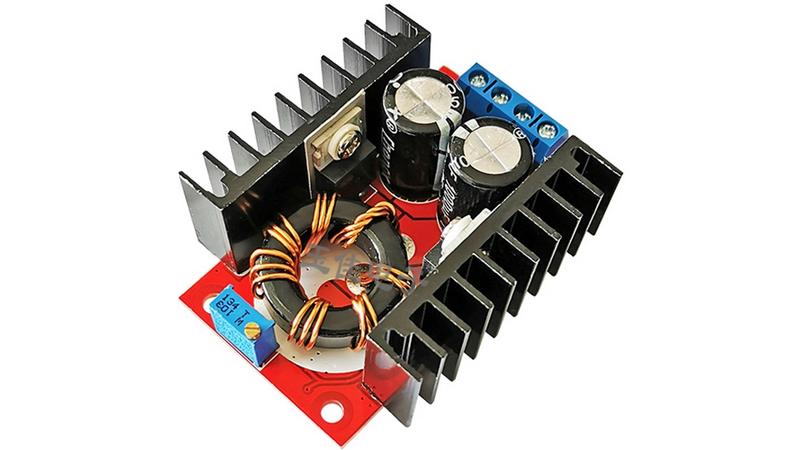

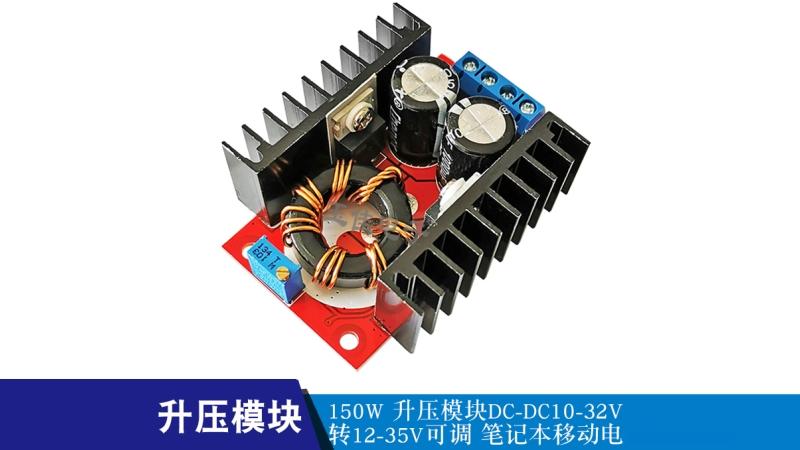

Підвищуючий перетворювач модуль DC-DC 150W. Надійне виконання, якісна пайка + застосовані високоякісні радіокомпоненти.
Технічні характеристики
Тип модуля: неізольований модуль підвищення

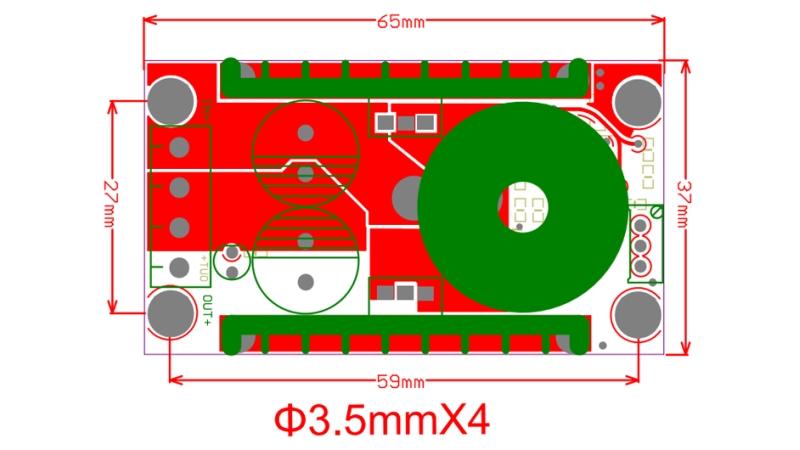

Розмір модуля: довжина 65 мм * висота 23 мм * (ширина 56,5 мм, включаючи радіатор)

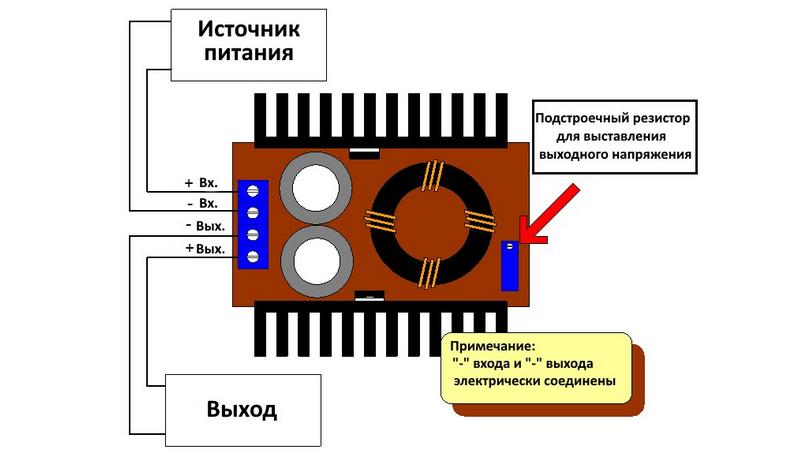

Режим вводу: вхід + позитивний вхід, вхід - негативний
Режим виводу: OUT + вихід позитивний, OUT- вихід негативний
Режим підключення: без зварювання, клемний
Вхідна напруга: 12-32 В
Вихідна напруга: (1) плавно регульоване (12-35 В) (2) Фіксований вихід (будь-який вибір між 12-35 В)
Вихідний струм: 6А (макс.)
Вхідний струм: 10 (макс.) (Збільште тепловиділення, якщо воно перевищує 10 А)
Вихідна потужність: природне охолодження 100 Вт (макс.), Плюс можна добавити вентилятор 150 (макс.)
Легко керуйте ноутбуком потужністю 65 Вт 90 Вт, включаючи двоядерний
Використовуйте акумулятор 12 В з звичайним модулем ноутбука 19 В 3,42 А, температура близько 45 градусів
Ефективність перетворення: 94% (виміряно при 16 В на вході і 19 В на виході 2,5 А) (тільки для довідки)
Робоча температура: промисловий рівень (від -40 ° C до + 85 ° C) (температура навколишнього середовища перевищує 40 ° C, будь ласка, зменшіть споживану потужність або додайте вентилятор)
Підвищення температури при повному навантаженні: 45 ℃
Струм без навантаження: зазвичай 25 мА
Захист від короткого замикання: Немає (будь ласка, встановіть на вході захист від перевантаження по струму)
Захист входу від зворотного підключення: немає, підключіть діод послідовно з входом
Без гальванічної розв'язки
Вага: 70 г
Діапазон застосування
1) Зробіть своїми руками вихідний регульований автомобільний блок живлення, вам потрібно тільки підключити джерело живлення 12 В на вході, вихідна напруга можна регулювати вільно (14-35 В), але вихідна напруга не може бути нижче вхідного.
2) Універсальний автомобільний блок живлення ноутбука. Вхід підключений до джерела живлення 12 В, а вихід налаштовується на напругу вашого ноутбука для роботи.
3) Прискорене зарядний пристрій: ви можете використовувати джерело живлення 12 В для зарядки акумулятора з напругою понад 12 В, наприклад акумулятора 24 В.
4) Для подачі живлення на ваше електронне обладнання, якщо напруга налаштоване на потрібне вам напруга, а струм не перевищує номінальний, воно може працювати нормально.
5) Зовнішнє джерело живлення системи. Коли ви працюєте над проектом, вхідна напруга становить 10-18 В, а вашій системній платі потрібно джерело живлення напругою близько 24 В, і його потужність дуже велика. -Модулем постійного струму занадто малі, ви можете працювати безпосередньо на машині без налагодження, легко домогтися високої ефективності і потужного прискорення
6) Універсальний потужний DC - DC перетворювач напруги працює на підвищення напруги (вихідне завжди більше за вхідне)
7) Добре підходить для роботи з потужними пристроями, наприклад при установці потужної акустики або живлення ноутбука в автомобілі.
