Опис
GSM репітер підсилювач мобільного зв'язку 900 МГц. Репітер GSM — це прилад, який призначений для повторення та посилення сигналів мобільного зв'язку, підходить для локального розширення зони покриття. GSM репітер підсилювач мобільного зв'язку 900 МГц являє собою складне активний радіоелектронний пристрій, що функціонує в комплекті з антенами і радіочастотними кабелями.
Завдяки спеціальним конструкціям антен, використовуваних в комплекті, репітер є двостороннім підсилювачем сигналу як від найближчої вежі до телефону, так і назад від телефону до вишки. Використання репітера в приміщеннях зі слабким вхідним сигналом сприяє поліпшенню сигналу, що зменшує ймовірність обриву сигналу при розмовах, а так само провалів і переривань під час дзвінків.

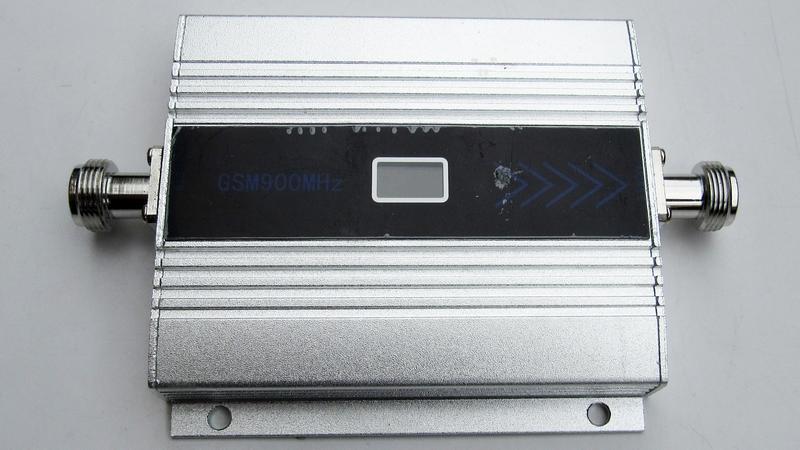

На лицьовій панелі GSM 900 МГц репітера є невеликий дисплей, на якому відображається інформація про статус підключених антен і рівні сигналу в точці розташування зовнішньої антени. Повторювач для посилення сигналу стільникового зв'язку в зонах "радіотіні". Такий прилад відмінно підійде для установки в бізнес-центрах, підвальних приміщеннях, котеджах і т.д.
Порядок встановлення репітера
- Необхідно встановити зовнішню антену так, щоб вона була спрямована на найближчу вишку мобільного оператора, місцем для установки може бути дах будинку або офісу, гілка дерева і т. п. Дуже важливо, щоб зовнішня антена перебувала на більш високому рівні по відношенню до внутрішньої антени (довжина йде в комплекті з зовнішньою антеною коаксіального кабелю становить 10 метрів);
- Встановлюємо внутрішню антену так, що б репітер з встановленою на нього внутрішньою антеною, знаходився на відстані не менше 10 метрів від зовнішньої антени, чим більше буде відстань між антенами, тим краще буде якість сигналу;
- Кабель зовнішньої антени підключається до роз'єму BTS, зовнішня антена підключається до роз'єму Mobile, і лише після цього можна підключити репітер до мережі живлення, в іншому випадку недотримання порядку встановлення може призвести до поломки самого репітера;
- Репітер готовий до роботи і через кілька хвилин, якщо Ви правильно все підключили, то сигнал від будь-якого з наявних в зоні доступу операторів зв'язку буде посилено по можливості до максимального рівня.
Зверніть увагу
Внутрішня і зовнішня антени бажано повинні бути розділені перешкодою, яка не буде пропускати сигнал зв'язку. Важливо також розділяти горизонтальні площини антен (наприклад: зовнішня на даху, внутрішня - всередині будинку, в нижній його частині). В іншому випадку можливий небажаний ефект луни, коли репітер буде посилювати свій власний сигнал.
Можливі несправності
Немає сигналу - постарайтеся направити антену так, що б вона була максимально точно спрямована на найближчу вежу стільникового оператора, спробуйте змінити положення зовнішньої антени, переконайтеся, що сигнал у зоні зовнішньої антени не слабкіше-70Дбм, збільшіть дистанцію між зовнішньої і внутрішньої антенами.
Попередження
GSM репітер, підсилювач мобільного зв'язку не може створити сигнал з нічого. Там де немає ніякого покриття в принципі, робота підсилювача сигналу не можлива. Якщо хоч якийсь слабенький сигнал (може періодичний) мобільного оператора буде, то даний пристрій перетворить його в нормальний для зв'язку.
Технічні характеристики
- Робоча частота: 890-915 МГц (від абонента), 935-960 МГц (до абонента)
- Покриття: до 200 м2 (заявлено виробником)
- Посилення: прибл. 60 дБ
- Максимальна вихідна потужність: прибл. 17 dbm
- Опір: 50 Ом
- Живлення від мережі
- Розмір репітера: 114х85х20 мм
- исота зовнішньої антени: 260 мм

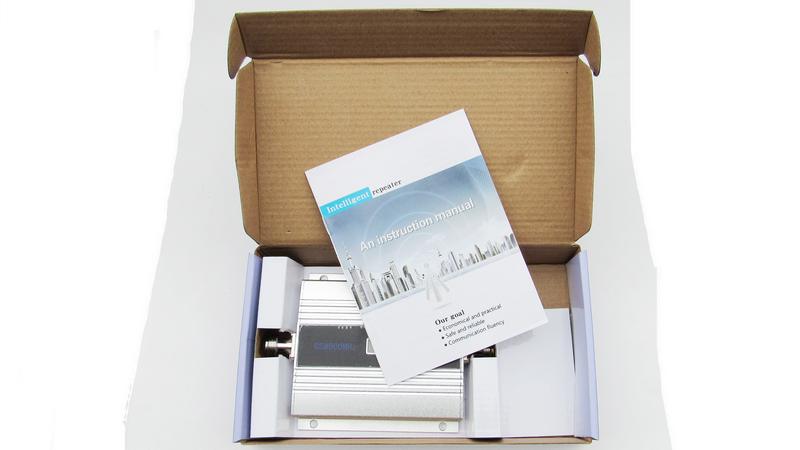

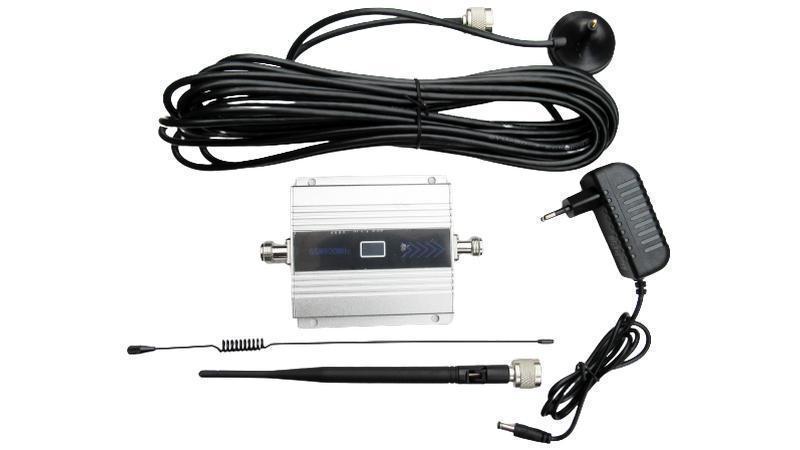

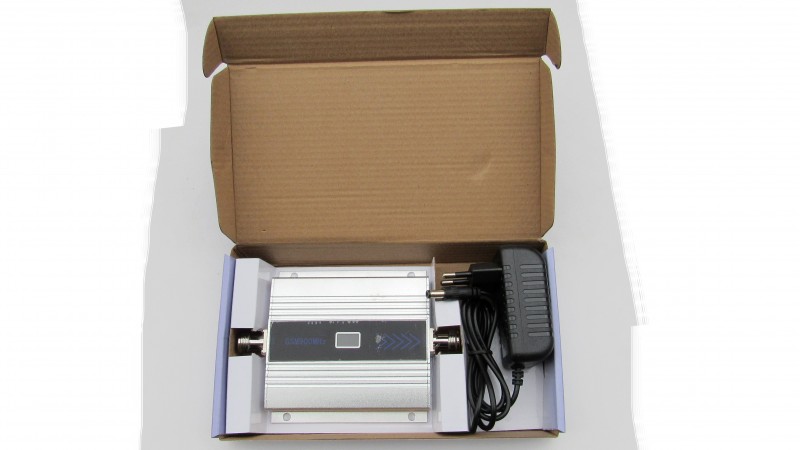

Комплектація
- Репітер
- Внутрішня антена
- Зовнішня антена
- 10 м кабелю для зовнішньої антени
- Блок живлення для репітера 5V 3A
- Міні-інструкція
