Опис

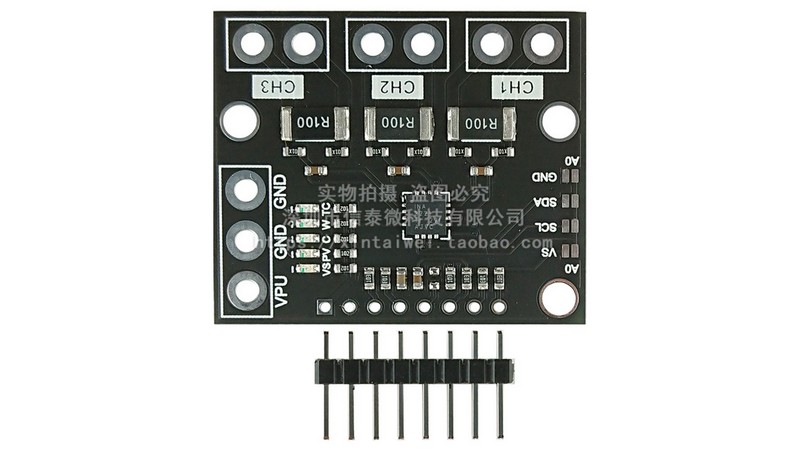

INA3221 – це триканальний монітор напруги, високобічного струму та шинної напруги, який має вбудовані інтерфейси I2C і SMBUS. INA3221 не тільки вимірює напругу шини та струм навантаження, але також може проводити довгостроковий моніторинг, оцінюючи середні значення енергії. INA3221 ідеально підходить для вимірювання струму в різних джерелах живлення.
INA3221 може вимірювати струм у шинах із напругою від 0V до +26V. Напруга живлення пристрою становить від 2.7V до 5.5V, а типове споживання струму – 350 мкА (у типовому режимі). Діапазон робочих температур пристрою – від -40°C до +125°C. Адреси I2C та SMBUS можуть бути налаштовані за допомогою джамперів.
Особливості:
Три незалежні канали, які можуть працювати з різними напругами шин.
Вбудовані шунтові резистори на 0.1 Ом.
Вимірювання струму з роздільною здатністю 8 мкА.
Точність вимірювання напруги: ±0.4 мА.
Розмір плати: 38×32 мм.
Стандартний 2.54 мм роз’єм для підключення.
Чотири доступні I2C-адреси (вибір через джампери): 0x40, 0x41, 0x44, 0x45.
Вага: 4.4 г.

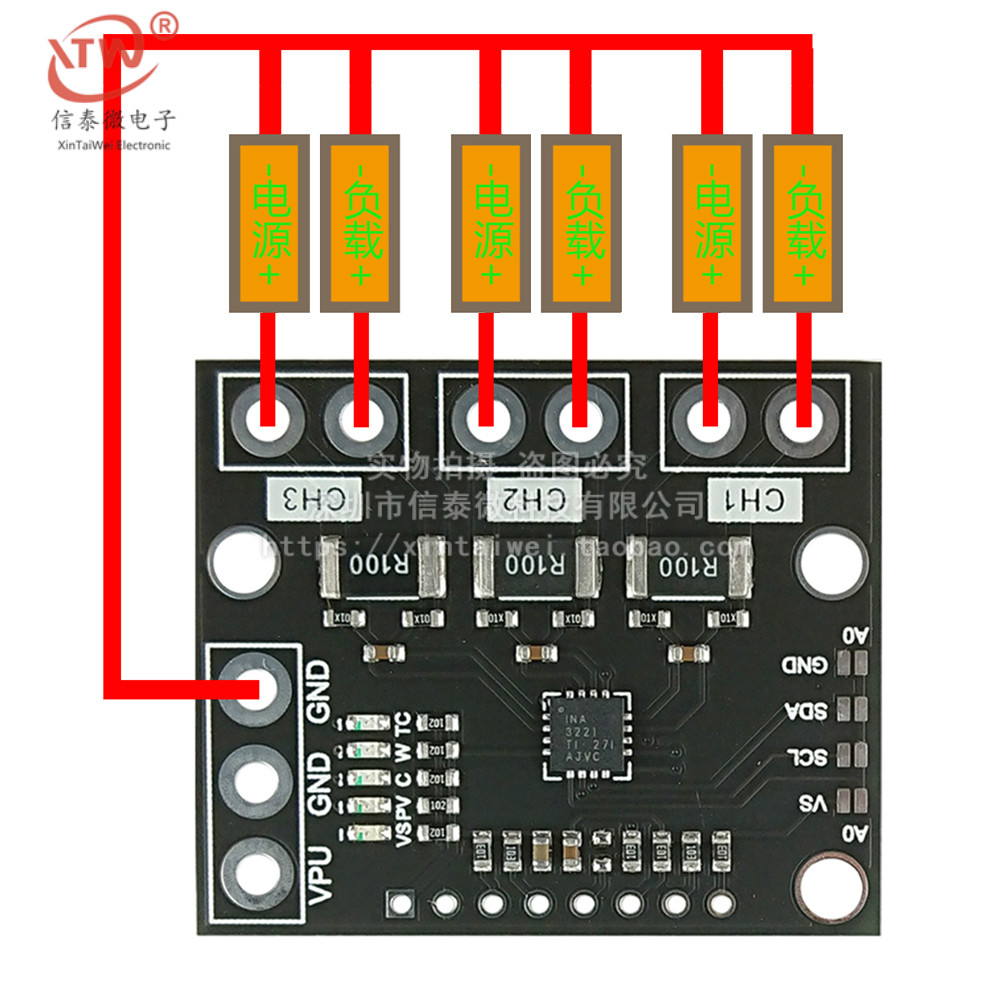

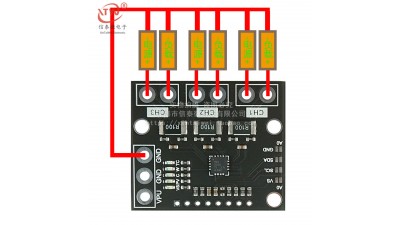

На зображенні показано схему підключення модуля INA3221.
Клеми «电源+» – це входи для живлення.Клеми «负载+» – це входи для навантаження.
Це означає, що модуль підключається до джерела живлення та вимірює напругу та струм навантаження на кожному з трьох каналів (CH1, CH2, CH3).
