Опис

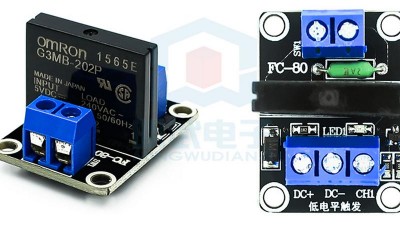

Цей одноканальний модуль розробленийна високоякісному напівпровідниковому твердотільному реле Omron SSR G3MB-202P і може бути використаний в різних інтерактивних проектах для керування навантаженням: електродвигунами, електромагнітами, нагрівачами, лампами та іншими пристроями, що потребують струму до 2 ампер та змінну напругу до 240 вольт. Для індикації стану реле використається вбудований світлодіод. Реле твердості схоже на механічне реле, ним також можна керувати за допомогою цифрового сигналу. Твердотільне реле не генерує шум і має набагато більший термін служби порівняно з традиційним механічним реле. Цей модуль може бути легко під'єднаний до Arduino-сумісного контролера через плату розширення вводу/виводу для Arduino, або він може бути підключений безпосередньо безпосередньо до Arduino, Raspberry Pi або іншого мікроконтролера.
Одноканальне твердотільне реле Solid State Relay Low Level. Даний модуль призначений для замикання вихідного ланцюга змінного струму (з номінальною напругою до 240), при подачі керуючого сигналу 5 В постійного струму на вхід модуля. Модуль можна використовувати для керування приладами, що підключаються до мережі 220 В (освітлювальні, побутові і т.д. зі струмом споживання до 2 А). У модулі використовується реле Omron G3MB-202P з функцією перетину нуля (zero cross function). Ця функція передбачає можливість замикання вихідного ланцюга, тільки коли змінна напруга навантаження перетинає нуль, завдяки чому струм навантаження збільшується плавно. Такий тип включення продовжує термін служби пристроїв підключених до силової частини модуля, але унеможливлює замикання ланцюгів навантаження постійного струму.
Твердотілі електронні реле є відокремленим видом модульних напівпровідникових пристроїв. Основним завданням твердотільних або як їх ще називають напівпровідникових реле є включення ланцюга управління струмами великої навантажувальної величини за допомогою симісторів, транзисторів і тиристорів. Принцип роботи твердотільних реле наступний: керуючий сигнал подається на світлодіод, який при цьому передає сигнал далі - на фотодіодну матрицю, при цьому забезпечується гальванічна розв'язка ланцюгів, що комутуються і керують. Напруга, яка при цьому створюється, керується силовим ключем.
Роль твердотільних реле в сучасних системах автоматики та управління переоцінити важко. В останні роки в різних галузях техніки: автомобільній електроніці, системах зв'язку, побутовій електроніці та промисловій автоматиці відбувається інтенсивна заміна звичайних електромагнітних реле та пускачів на їх електронні твердотільні аналоги.
Увага! У всіх модулях реле такого типу (1,2,4,8 канальні) в нашому асортименті живлення на реле подається за низьким логічним сигналом! Твердотілі реле не можуть комутувати навантаження постійного струму!
Переваги твердотільних реле в порівнянні з електромеханічними
- Високий рівень швидкодії
- Контакти не шумлять і не деренчать
- Гарантоване спрацювання протягом великого проміжку часу
- Можливість застосування у вибухонебезпечних умовах через відсутність дугового розряду.
- Мале енергоспоживання
- Вхідні та комутовані ланцюги надійно ізольовані один від одного;
- Стійкість до навантажень ударного та вібраційного характеру
- Компактність герметичного корпусу
Технічні характеристики
- Кількість каналів керування: 1
- Активний рівень: низький
- Твердотільний модуль: G3MB-202P
- Світлодіодна індикація роботи
- Напруга живлення на: 4-6 В
- Максимальний струм керування: 12.5 мА
- Робочий струм управління: 2 мА
- Номінальна напруга навантаження (AC): 120...240 В
- Пікові значення напруги навантаження (AC): 75...264 В
- Номінальний струм навантаження (AC): 0,1...2 А (для нагрівачів, ламп розжарювання, двигунів струм не більше 1 А)
- Пікове значення струму навантаження (AC): 30 А (не повторюється і не довше 20 мс)

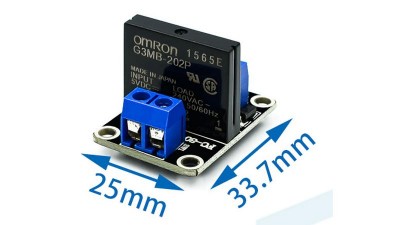

- Розмір: 34*25*25 мм

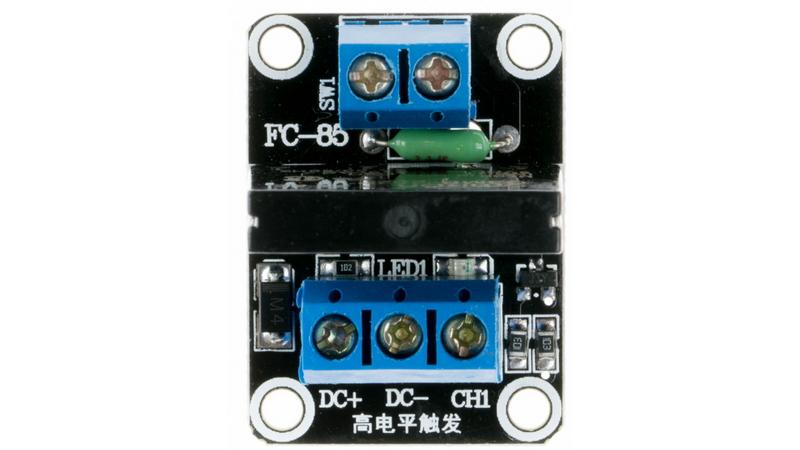

Підключення
- DC+: Плюс живлення модуля
- DC-: Мінус живлення GND
- CH: Керуюча напруга
- Voltage version static current
- Відсутність електромагнітних перешкод при включенні ланцюга
