Модуль генератора імпульсів з регульованою частотою NE555 (17630)
  • Код товару:
    17630
  • Доступно:
    19 шт.
  • Переглянули:
    2773 разів
  • Купили:
    125 шт.
27грн
Є в наявності

Опис

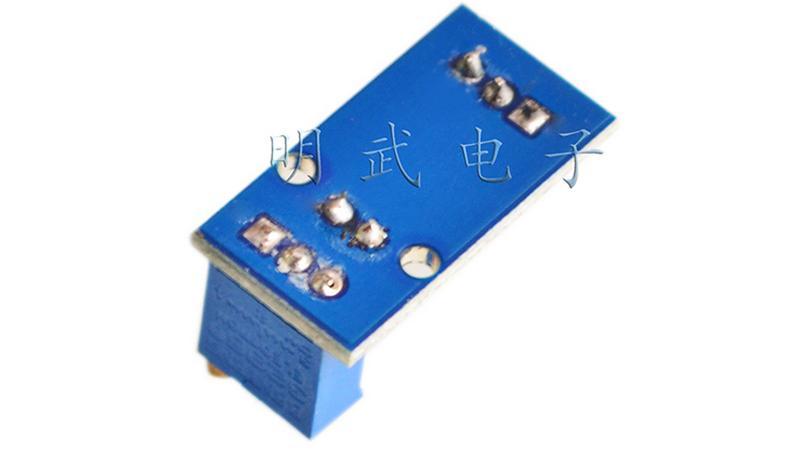

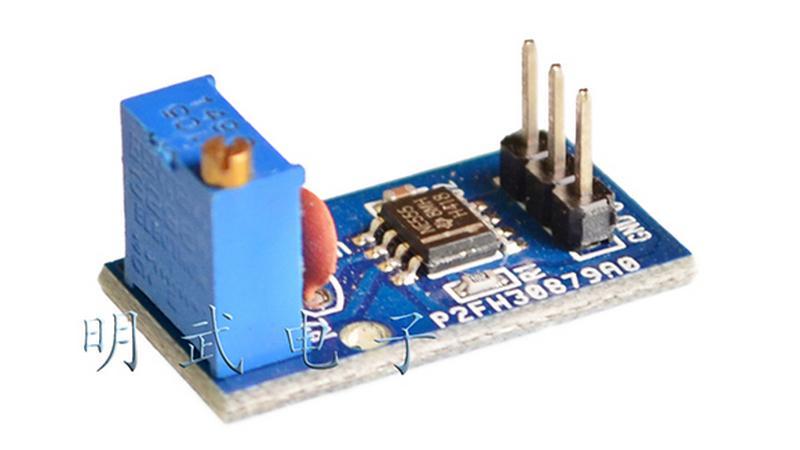

Модуль генератора імпульсів з регульованою частотою NE555.


Модуль NE-555 являє собою генератор прямокутних імпульсів. Даний модуль можна використовувати для перевірки низькочастотних і високочастотних схем, підсилювачів, радіоприймачів і інших пристроїв. Також його можна використовувати для регулювання параметрів вихідних імпульсів в широких межах


Модуль зібраний на базі аналогової інтегральної мікросхеми NE-555. Мікросхема NE-555 є таймером, який формує імпульси зі стабільними характеристиками в часі. Вона складається з 2 діодів, 23 транзисторів і 16 резисторів. Вихідний струм мікросхеми становить 200 мА. При зміні напруги живлення точність мікросхеми не змінюється. Похибка становить близько 1% від розрахункового значення. На модулі присутня підлаштування резистор, який необхідний для регулювання частоти прямокутних імпульсів. Діапазон зміни частоти вихідних імпульсів становить від 1 Гц до 100 кГц.

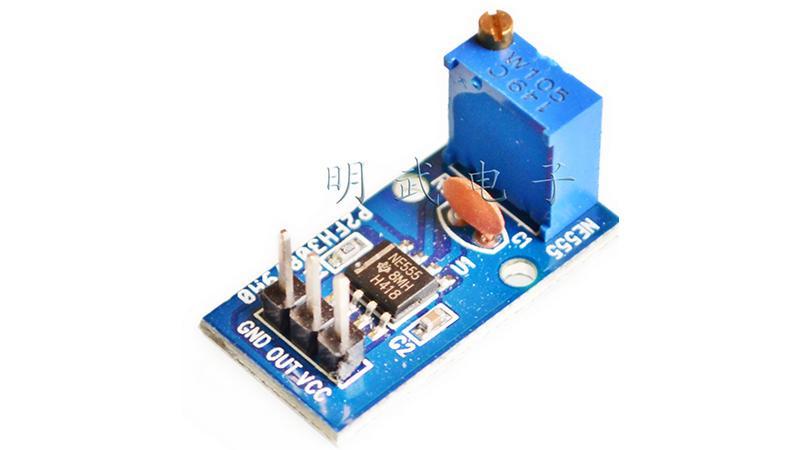

На платі модуля є 3 виведення:


VCC: напруга живлення

GND: загальний провід ( «земля»)

OUT: рівень вихідного сигналу. Високий рівень вихідного сигналу дорівнює напрузі 1,5 В, а низький - 0,25 В

Підключений до джерела живлення на модуль від зовнішнього джерела живлення, платформи Arduino або іншого мікроконтролерного пристрою. Діапазон напруги живлення модуля становить від 5 ... 15 В.


Datasheet
