Опис

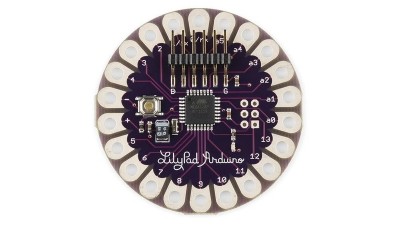

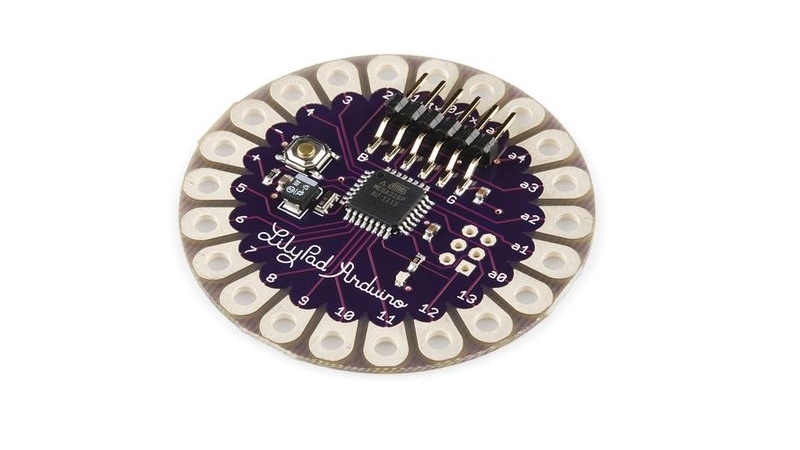

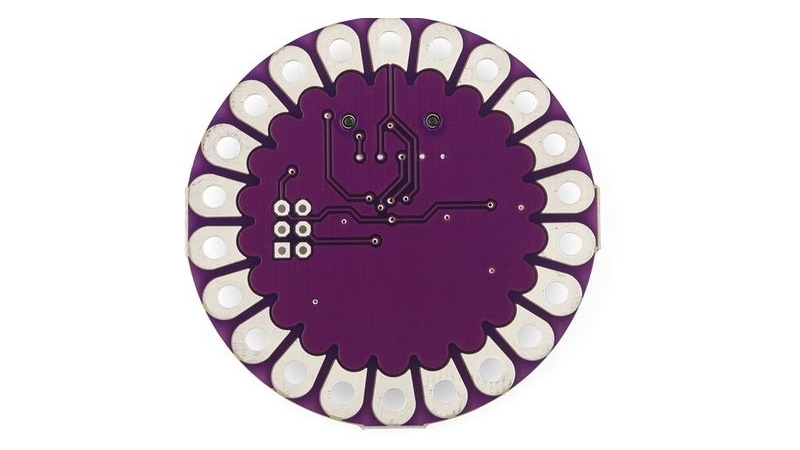

LilyPad Arduino 328 Main Board - електронний мозок спроектований спеціально для використання в проектах розумного одягу. Він виконаний на тому ж самому мікроконтролері що і Arduino Uno. З його допомогою ви можете виготовити велику кількість різноманітних пристроїв, взявши за основу одяг, аксесуари або м'які іграшки. LilyPad Arduino 328 допоможе вам наділити розумними функціями все, що може бути прошитим струмопровідними нитками. Це може бути скатертина, що показує температуру їжі; футболка, що світиться в такт музиці; або шорти, вібруючі коли комусь сподобалося фото вашої кішки в facebook.
На платі ви не знайдете гострих кутів і ніжок компонентів. Контактні колодки припаяні методом поверхневого монтажу, тобто тільки з одного боку. Всі вони спеціально розроблені для того, щоб зручно пришивати до тканин і з'єднуватися між собою за допомогою струмопровідних ниток. Одяг з нашитими модулями можна прати руками або в пральній машині при дбайливому режимі, якщо не використовувати агресивні відбілюючі засоби.

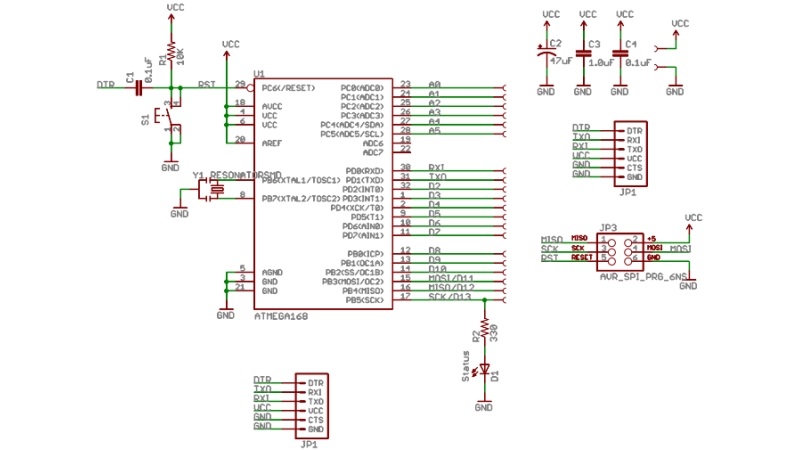

Контакти
На платі розташовані 22 контакту-пелюстки, призначених для пришивання і з'єднання з іншими пристроями за допомогою струмопровідних ниток. Два контакту призначені для харчування плати, вони позначені як «+» і «-». Решта контакти приєднані до керуючого микроконтроллеру ATmega328p і виконують ті ж самі функції, що і в Arduino Uno. Кожен з цих 20 контактів може бути використаний як цифровий вхід або вихід. Деякі контакти мають спеціалізовані функції:
Serial: контакти 0 (RX) і 1 (TX). Використовуються для прийому (RX) і передачі (TX) послідовних даних.
SPI-інтерфейс присутній на контактах 10, 11, 12, 13.
TWI / I²C контакти знаходяться на контактах A4 (SDA) і A5 (SCL).
Контакти A0-A5 можуть бути використані як аналогові входи. Кожен з них надає дозвіл в 1024 градації. Значення напруги міряється між землею і напругою живлення.
Зовнішнє переривання: 2-й і 3-й. Ці контакти можуть бути налаштовані так, що вони будуть провокувати виклик заданої функції при зміні вхідного сигналу.
PWM: 3-й, 5-й, 6-й, 9-й, 10-й і 11-й. Можуть бути виходами з широтно-імпульсною модуляцією (pulse-width modulation) з 256 градаціями.
Вбудований світлодіод: контакт 13. Горить при високому рівні на цьому контакті.
Крім контактів-пелюсток на платі присутні Штиркові контакти для підключення USB-Serial перетворювача, необхідного для програмування плати. Так само на платі присутній кнопка призначена для перезавантаження мікроконтролера.
Живлення
LilyPad Arduino 328 не має вбудованого перетворювача напруги. Плата може бути запитана від джерела напруги 2,7-5,5 В через спеціальні контактні пелюстки. Для живлення LilyPad зручно використовувати спеціальний утримувач для батарейки-таблетки або LilyPad-роз'єм для акумулятора.
Увага! Уникайте використання LilyPad до джерела напруги вище 5,5 В! При підключенні живлення до LilyPad не переплутайте полярність живлення. Ці дії призведуть до пошкодження контролера.
Програмування
Плата програмується за допомогою Arduino IDE. Плата не має вбудованого USB-роз'єму, тому, щоб запрограмувати LilyPad Arduino 328 знадобиться окремий модуль USB-Serial converter, який тимчасово встановлюється на Штиркові контакти на платі. Модуль в комплект не входить: вам знадобиться всього один для декількох LilyPad.
Технічні характерстики
Мікроконтролер: ATmega328p
Кількість цифрових входів / виходів: 20 ... з них PWM підтримують: 6
Кількість аналогових входів: 6
Кількість контактів для апаратного переривання: 2
Обсяг Flash-пам'яті: 32 кб
Обсяг SRAM-пам'яті: 2 кб
Обсяг EEPROM-пам'яті: 1 кб
Тактова частота: 8 МГц
Напруга живлення: 2,7-5,5 В
Максимальний постійний струм через контакт вводу / виводу: 40 мА
Діаметр: 50 мм
Товщина друкованої плати: 0,8 мм
