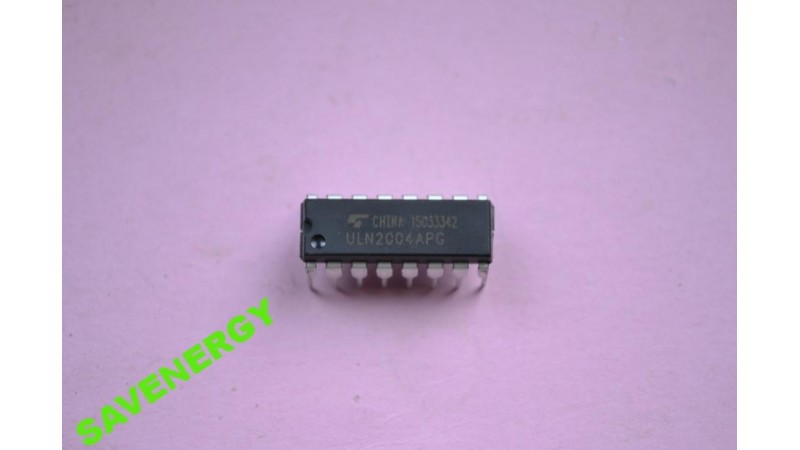

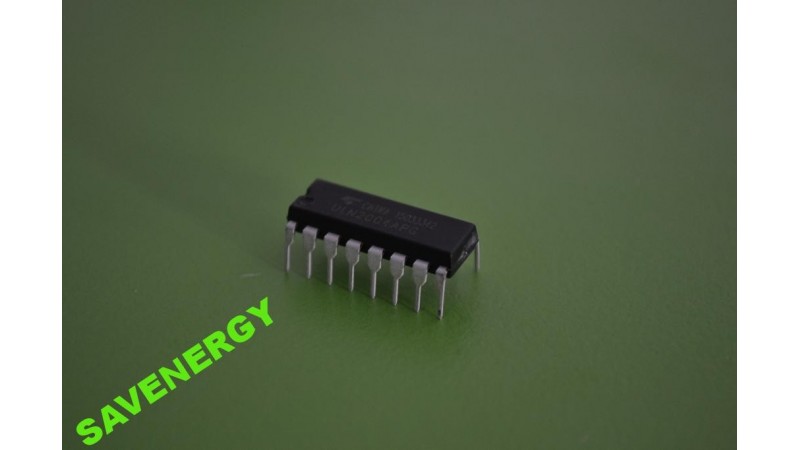

Мікросхема ULN2004APG набір Дарлінгтона (10406)
  • Код товару:
    10406
  • Доступно:
    Немає на складі
  • Переглянули:
    3970 разів
  • Купили:
    38 шт.
19грн
Немає на складі

Опис

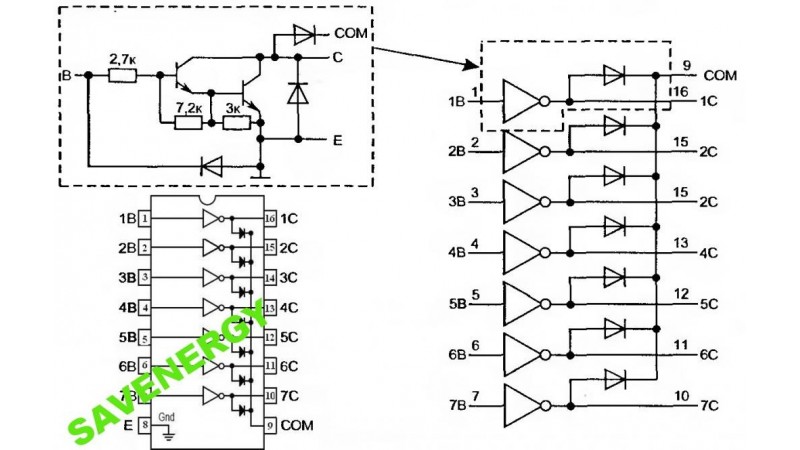

ULN2004APG - збірка Дарлінгтона. Мікросхема ULN2004APG - це збірка з семи незалежних транзисторних пар Дарлінгтона в одному корпусі. Пара Дарлінгтона - каскад з двох біполярних транзисторів.

Чіп дозволяє за допомогою слабкого струму мікроконтролера, такого як Arduino, управляти потужними навантаженнями з струмом до 500 мА і напругою до 50 В на канал. Такими навантаженнями можуть бути соленоїди, двигуни, потужні світлодіоди і т.д. Для кожного каскаду в чіпі встановлений поворотний діод, що дозволяє підключати індуктивні навантаження: реле, електромагніти, приводи.

При необхідності канали можна об'єднати, щоб отримати більший гранично допустимий струм.

Технічні характеристики

Module Configuration: Seven
Полярність транзистора: NPN
Collector Emitter Voltage V (br) ceo: 50 В
Power Dissipation Pd: 760 мВт
DC Current Gain 1000
Робочий діапазон температрур: -40 ° C ... + 85 ° C
Корпус транзистора: DIP
Кількість висновків: 16
Кількість транзисторів: 7
Тип корпусу: DIP
Спосіб монтажу: Through Hole
Тип транзистора: Power Darlington
Сімейство: 2004
Current Ic Continuous a Max: 500 мА
IC Generic Number: 2004
Тип входу: CMOS, PMOS 6/15 В
Вхідна напруга максимальне: 15 В
Вхідна напруга мінімальне: 6 У
Кількість логічних функцій: 2004
Кількість каналів: 7
Вихідний струм максимальний: 500 мА
Тип виходу: Open Collector
Вихідна напруга максимальне: 50 В
