Опис
Мікросхема FTDI FT232RL є високо інтегрований переходником USB - COM дозволяє використовуючи мінімум зовнішніх компонентів (роз'єм і пасивні компоненти) організувати послідовний обмін даними між зовнішнім пристроєм на мікроконтролері і комп'ютером через шину USB. У порівнянні з попередніми версіями мікросхеми у FT232R на кристал інтегровані тактовий генератор, незалежна пам'ять EEPROM, частина зовнішніх пасивних компонентів. Мікросхема може працювати в режимі послідовного обміну і в режимі bit-bang.
Технічні характеристики
одночіповий перехідник з USB в асинхронний послідовний інтерфейс передачі даних (UART). протокол USB повністю реалізований в мікросхемі. інтерфейс UART підтримує режими передачі 7 і 8 біт даних, 1 і 2 степових бита, різні режими контролю парності.
підтримка управління потоком даних програмного X-On / X-Off і апаратного.
швидкості передачі від 300 бод до 3 мегабод для RS422 / RS485 / TTL і від 300 бод до 1 мегабод для RS-232.
безкоштовні VCP (віртуальний COM-порт) і D2XX (DLL) драйвера для розробників.
нова можливість - вбудований унікальний ідентифікаційний номер (FTDIChip-ID ™) - може бути використаний для створення ключа захисту.
нові настроюються висновки CBUS.
можливість виведення стану прийому / передачі на зовнішні світлодіоди.
можливість подачі тактового сигналу на зовнішні мікросхеми, контролери, ПЛІС, частоти 6, 12, 24 і 48 МГц.
буфери FIFO на прийом і передачу для високошвидкісної передачі даних.
настроюється timeout для приймального буфера.
покращений режим bit bang - висновки CBUS можуть служити для формування стробов читання і запису.
вбудована енергонезалежна пам'ять EEPROM об'ємом 1024 байт.
мікросхема поставляється з унікальним ідентифікаційним номером, який програмується на фабриці в процесі виготовлення кристалів і доступний для читання по шині USB.
підтримка режимів харчування від шини, від шини з великим споживанням і від зовнішнього джерела.
вбудований стабілізатор на 3.3 В з навантажувальною здатністю до 50 мА.
вбудований перетворювач для напруг зовнішніх сигналів на висновках UART і CBUS від 1.8 до 5 вольт.
справжня підтримка рівнів 5В / 3.3В / 2.8В / 1.8В
CMOS на виході і TTL на вході висновків.
висока здатність навантаження виходів.
вбудована ланцюг скидання по харчуванню.
вбудований генератор - не потрібно зовнішніх.
вбудований фільтр харчування - не потрібен зовнішній RC фільтр.
можливість інверсії сигналу UART.
робота мікросхеми при напрузі живлення від 3.3 до 5.25 вольт.
низьке споживання, режим енергозбереження.
сумісність з хост контролерами UHCI / OHCI / EHCI.
сумісність з USB 2.0 Full Speed.
розширений робочий температурний діапазон: від -40 ° С до + 85 ° С (промисловий).
виконання RoHS-сумісний в корпусах 28 SSOP і QFN-32.

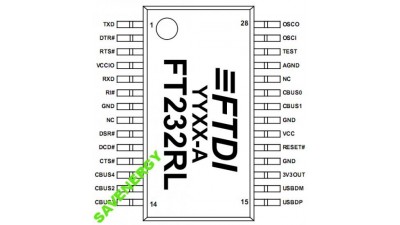

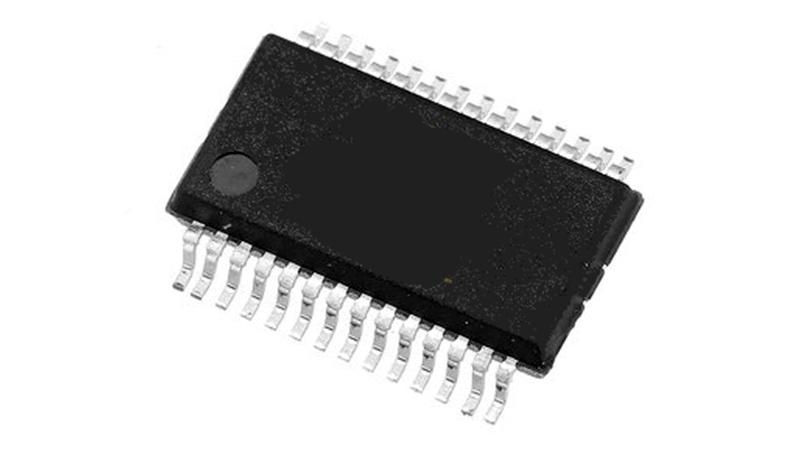

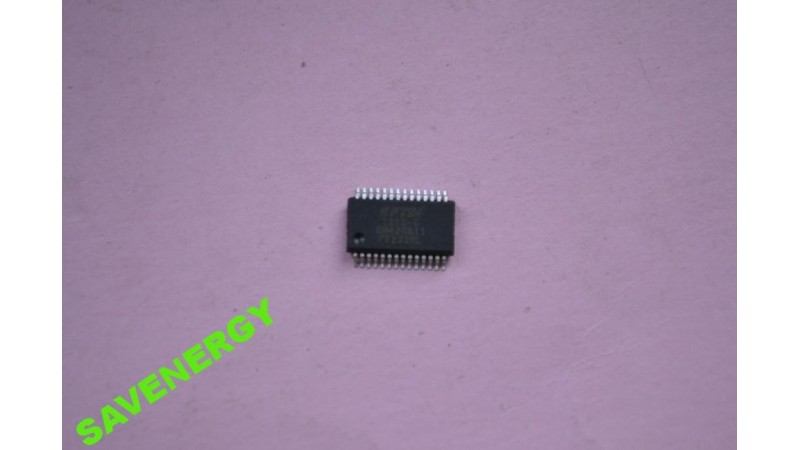

тип корпусу: SSOP28
виробник: FTDI
