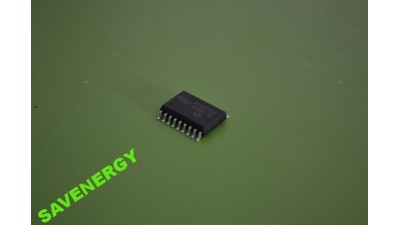

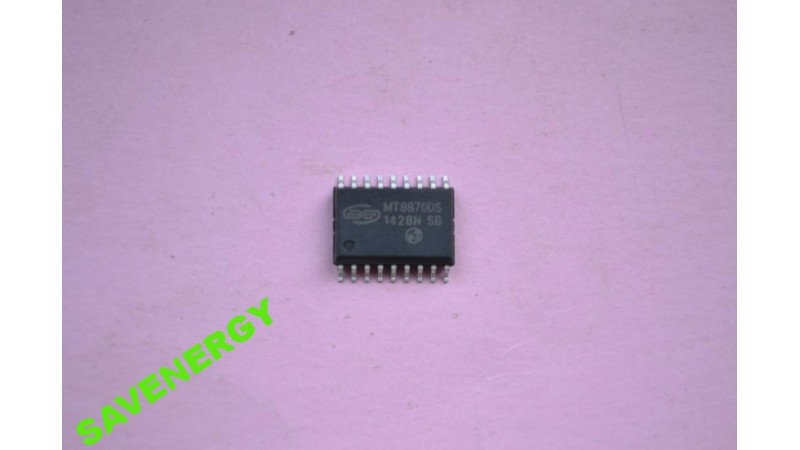

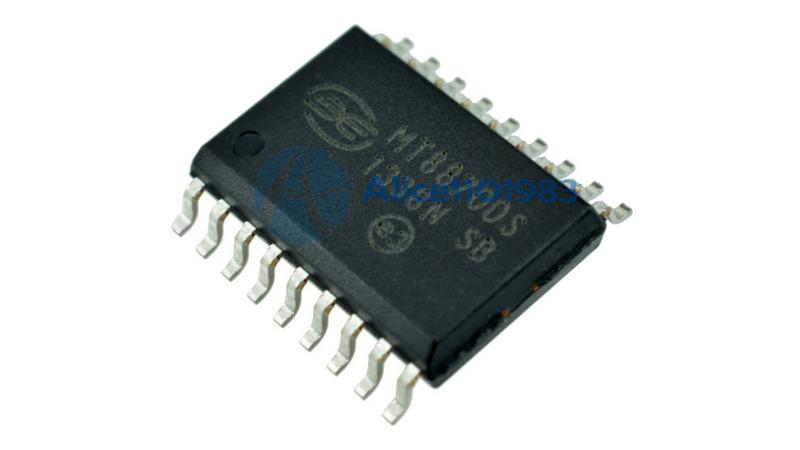

Мікросхема DTMF декодер MT8870 sop (10002)
  • Код товару:
    10002
  • Доступно:
    Немає на складі
  • Переглянули:
    3063 разів
  • Купили:
    51 шт.
47грн
Немає на складі

Опис

Виконавчий пристрій для управління навантаженням від телефону. Декодер DTMF необхідний для розпізнавання сигналів набору номера в «тональном» режимі. Мікросхема MT8870 фірми «Mitel» обробляє які сигнали, що містять коди частотного набору, декодує їх і виводити детектувати код на вхід портів контролера.

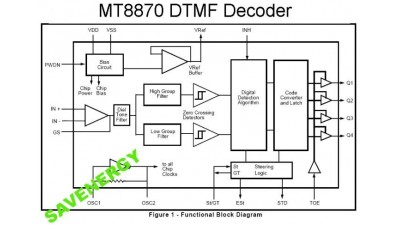

Призначення і номера виводів

IN + - Неінвертуючий вхід підсилювача
IN-Инвертирующий вхід підсилювача
GS - Вибір посилення зовнішнім резистором
Vref - Вихід джерела опорного напруги
INH - Вхід дозволу детектування кодів «A», «B», «C», «D». Активний рівень - високий.
PWDN - Вхід дозволу переходу мікросхеми в режим зниженого енергоспоживання. Активний рівень - високий.
OSC1 (XT1) - Вхід тактового генератора.
OSC2 (XT1) - Вихід тактового генератора. Кварцовий резонатор на 3.579545 МГц підключений між OSC1 і OSC2 дозволяє працювати вбудованому тактового генератора.
Vss Вхід «землі».
TOE - Вхід дозволяє висновок детектованих кодів на виходи Q1-Q4. Активний рівень - високий.
Q1-Q4 - Виходи, які виведуть детектувати код в двійковому поданні.
StD - Вихід виводить сигнал підтверджує успішне детектування кодів набору номера і установку детектированного коду на виходах Q1-Q4.
ESt - Вихід виводить сигнал підтверджує наявність на вході сигналів частотного набору.
St / Gt - Вхід керуючий засувками на виходах Q1-Q4. Забезпечує зберігання детектованих кодів на виходах Q1-Q4.
Vdd - Вхід «Живлення + 5 В»
