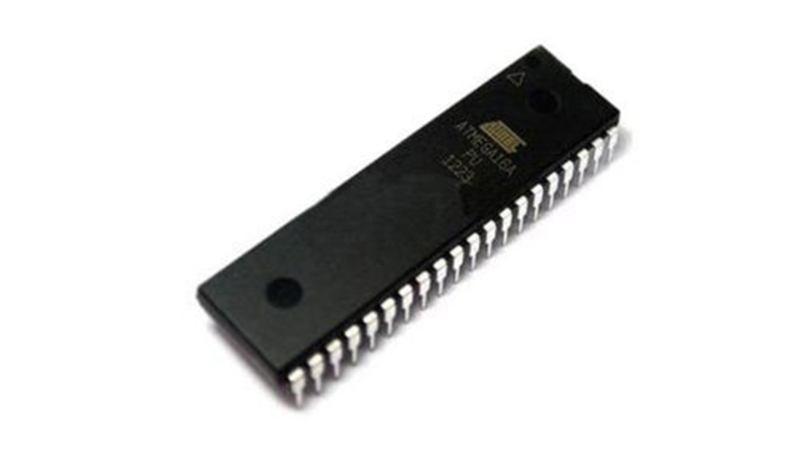

Мікроконтролер чіп Atmega 16A PU (10736)

Мікроконтроллер чіп Atmega 16A PU.

Технічні характеристики

• 8-розрядний високопродуктивний AVR мікроконтроллер з малим споживанням
• Прогресивна RISC архітектура
• 130 високопродуктивних команд, більшість команд виконуються за один тактовий цикл
• 32 8-розрядних регістра загального призначення
• Повністю статична робота
• Продуктивність наближається до 16 MIPS (при тактовій частоті 16 Мгц)
• Вбудований 2-цикловий перемножитель
• Незалежна пам'ять програм і даних
• 16 Кбайт внутрисистемно програмованої Flash пам'яті (In - System Self - Programmable Flash)
• Забезпечує 1000 циклів стирання/сапису
• Внутрісистемне програмування вбудованою програмою завантаження
• Внутрісистемне програмування вбудованою програмою завантаження
• Забезпечений режим одночасного читання/сапису (Read - While - Write)
• 512 байт EEPROM
• Забезпечує 100000 циклів стирання/сапису
• 1 Кбайт вбудованої SRAM
• Програмоване блокування, що забезпечує захист програмних засобів користувача
• Інтерфейс JTAG (сумісний з IEEE 1149.1)
• Можливість сканування периферії, відповідна стандарту JTAG
• Розширена підтримка вбудованої відладки
• Програмування через JTAG інтерфейс: Flash, EEPROM пам'яті, перемичок і бітів блокування
• Вбудована периферія
• Два 8-розрядні таймери/лічильника з окремим попереднім дільником, один з режимом порівняння
• Один 16-розрядний таймер/лічильник з окремим попереднім дільником і режимами захоплення і порівняння
• Лічильник реального часу з окремим генератором
• Чотири канали PWM
• 8-канальний 10-розрядний аналого-цифровий перетворювач
• 8 несиметричних каналів
• 7 диференціальних каналів (тільки у корпусі TQFP)
• 2 диференціальні канали з програмованим посиленням в 1, 10 або 200 крат (тільки у корпусі TQFP)
• Байт-ориентированный 2-проводный послідовний інтерфейс
• Програмований послідовний USART
• Послідовний інтерфейс SPI (ведучий/ведений)
• Програмований сторожовий таймер з окремим вбудованим генератором
• Вбудований аналоговий компаратор
• Спеціальні мікроконтролерні функції
• Скидання по подачі живлення і програмований детектор короткочасного зниження напруги живлення
• Вбудований RC-генератор, що калібрується
• Внутрішні і зовнішні джерела переривань
• Шість режимів зниженого споживання: Idle, Power - save, Power - down, Standby, Extended Standby і зниження шумів ADC
• Висновки I/O і корпуси
• 32 програмованих лінії введення/виводу
• 40-вивідний корпус PDIP і 44-вивідний корпус TQFP
• Робоча напруга: 2,7 - 5,5 В (ATmega16L). 4,5 - 5,5 В (ATmega16)
• Робоча частота: 0 - 8 Мгц (ATmega16L). 0 - 16 Мгц (ATmega16)
