Опис

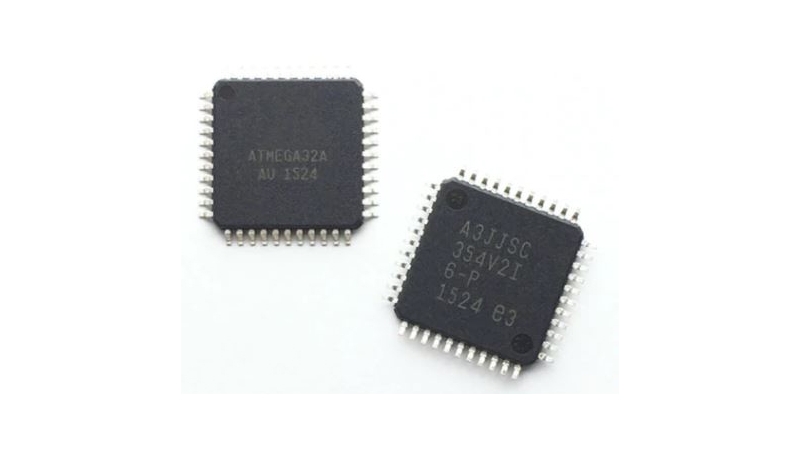

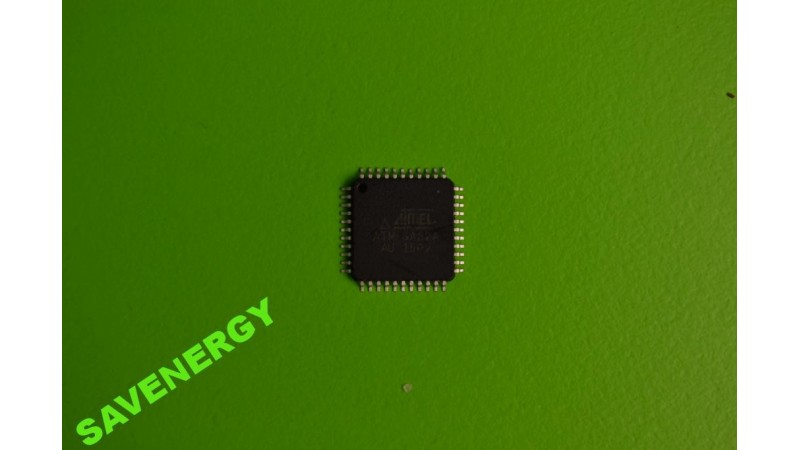

Мікроконтроллер: AVR 8-bit, Flash: 32K, RAM: 2K, EEPROM: 1K, UART: 1, АЦП: 8 x 10bit, ШИМ: 4 x bit. Заміна ATmega32L-8AU, ATmega32-16AU
Atmega32/L є КМОП 8 - бітовим мікроконтроллером побудованим на розширеній AVR RISC архітектурі. Використовуючи команди виконувані за один машинний такт, контроллер досягає продуктивності в 1 MIPS на робочій частоті 1 Мгц, що дозволяє розробникові ефективно оптимізувати споживання енергії за рахунок вибору оптимальної продуктивності.
ATmega32/L містить 32Кбайт внутрішньосистемної програмованої FLASH пам'яті програм, що допускає читання під час запису, 1024 байт EEPROM, 2К байт SRAM, 32 регістра, JTAG інтерфейс сканування внутрішніх регістрів, вбудовану систему відладки і програмування, три гнучких таймера- лічильника з модулем порівняння, внутрішні і зовнішні переривання, послідовний програмований інтерфейс USART, байт-орієнтований двопровідний послідовний інтерфейс, 8-и канальний, 10-и бітовий АЦП з диференціальним програмованим підсилювачем (тільки для TQFP), програмований Watchdog таймер з внутрішнім генератором, порт SPI і шістьма режимами збереження енергії. У режимі Idle ЦПУ не функціонує тоді як функціонують USART, двопровідний інтерфейс, АЦП, SRAM, таймери-лічильники, SPI порт і система переривань. У Atmega32 існує спеціальний режим зменшення шуму АЦП, при цьому в цілому в сплячому режимі функціонує тільки АЦП і асинхронний таймер для зменшення цифрових шумів перетворення. У режимі виключення процесор зберігає вміст усіх регістрів, заморожує генератор тактових сигналів, припиняє усі інші функції кристала до приходу зовнішнього переривання або вступу зовнішньої команди Reset. У режимі очікування працює один тактовий генератор, при зупинці інших функцийй контроллера. Завдяки швидкому переходу в нормальний режим роботи у тому числі і по зовнішньому перериванню Atmega32 успішно пристосовується до зовнішніх умов роботи і вимагає менше енергії, частіше опиняючись в режимі виключення. У розширеному режимі очікування в робочому стані знаходяться основний генератор і асинхронний генератор.
Технічні характеристики
-
Ядро: AVR
-
F, Мгц: від 0 до 16
-
Пам'ять: Flash, Кбайт: 32
-
Пам'ять: RAM, Кбайт: 2
-
Пам'ять: EEPROM, Кбайт: 1
-
I/O (макс.), шт.: 32
-
Таймери: 8-бит, шт: 2
-
Таймери: 16-бит, шт: 1
-
Таймери: Каналів ШИМ, шт: 4
-
Таймери: RTC: Так
-
Інтерфейси: UART, шт: 1
-
Інтерфейси: SPI, шт: 1
-
Інтерфейси: I2C, шт: 1
-
Аналогові входи: розрядів АЦП, біт: 10
-
Аналогові входи: каналів АЦП, шт: 8
-
Аналогові входи: швидкодія АЦП, kSPS: 15
-
Аналогові входи: аналоговий компаратор, шт: 2
-
VCC, В: від 2.7 до 5.5
-
ICC, мА: 7.5
-
TA,°C: від - 40 до 85
-
Корпус: DIP - 40 MLF (VQFN) 44 TQFP - 44
