LCD дисплей Nokia 5110 на платі 84x48 Arduino (11995)
  • Код товару:
    11995
  • Доступно:
    Немає на складі
  • Переглянули:
    6733 разів
  • Купили:
    127 шт.
124грн
Немає на складі

Опис

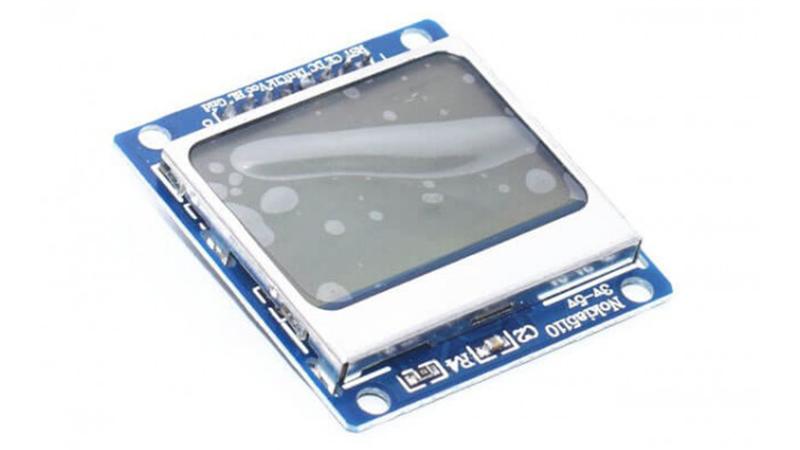

Цей дисплей використовувався в старій моделі телефону Nokia 5110/3310. Це - 84 × 48 точок монохромний рідкокристалічний дисплей з діагоналлю приблизно 1.5 ", але з хорошою читаністю за рахунок високої контрастності і світлодіодного підсвічування. Дисплей містить 84 × 48 пікселів і дозволяє використовувати для виведення графічних зображень, тексту. Для виведення зображення досить від 3-х до 5-ти висновків процесора.

У дисплеї застосований контролер PCD8544. Живлення контролера 3,3в. Логічні рівні так само відповідають рівню 3В. Підключати дисплей до контролера Arduino слід через перетворювач рівня. Можна використовувати мікросхему CD4050. В інтернеті так само часто зустрічається підключення дисплея через резистивні подільники.

Технічні характеристики

рідкокристалічний дисплей Nokia 5110
розширення екрана: 84 x 48 точок
розміри екрану: 36 х 24 мм
напруга живлення логіки: 2,7 - 3,3
напруга живлення дисплея: 6 - 8,5В (коли перетворювач напруги включений), 6 - 9В (коли перетворювач напруги вимкнений)
сумісність з Arduino і іншими платформами
діапазон робочої температури -20 ° C - + 70 ° C
габарити: 45 х 43 х 5 мм
вага: 14 м

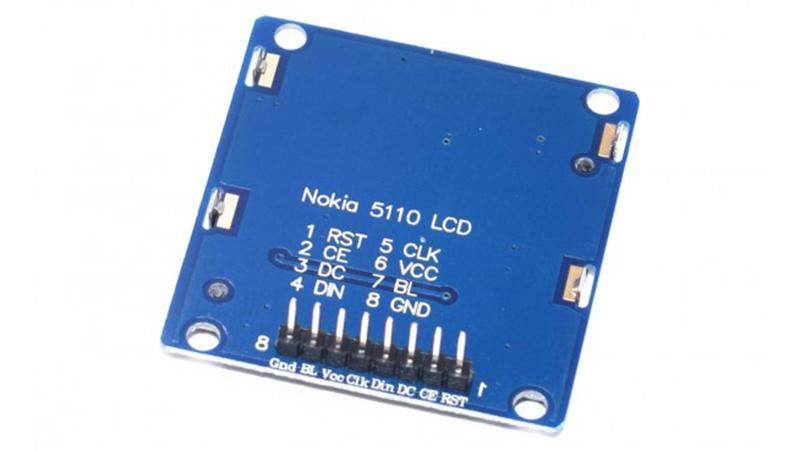

Виводи

RST - Reset
CE - вибір чіпа
DC - перемикач дані / інструкції
DIN - Serial Data Line
CLK - Serial Clock Line
VCC - харчування (2.7 - 3.3В)
BL - підсвічування
GND - земля
