Опис

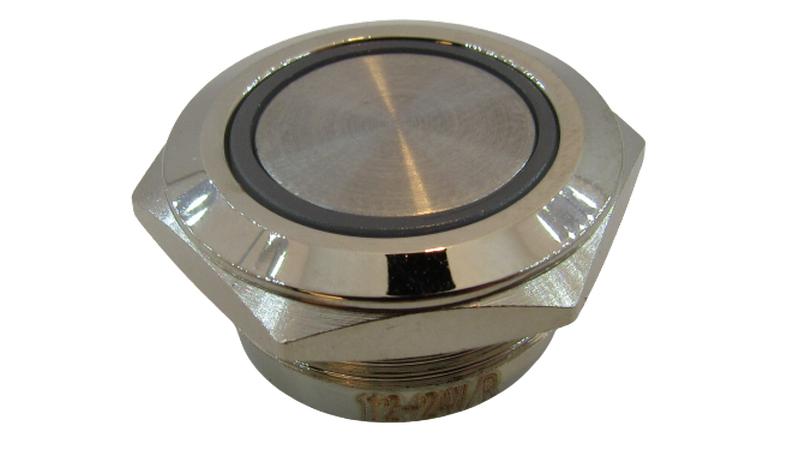

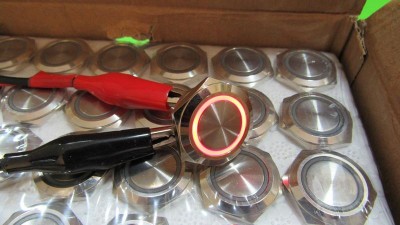

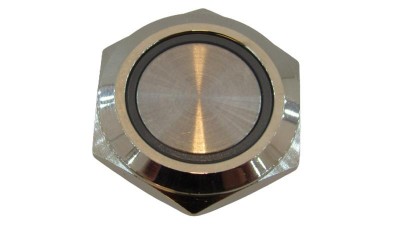

Кнопка антивандальна тактова без фіксації хром
19 мм червоний колір.
Антивандальні кнопки – це пристрої
комутації в електричних колах, які
найчастіше застосовуються в місцях, де ризик їхньої поломки значно підвищується
в процесі експлуатації. Це, наприклад, виробничі об'єкти, будівельні об'єкти,
місця з великою прохідністю людей (ліфти, кнопка виклику або дзвінка вхідних
дверей, електронні гіди біля історико-архітектурних пам’яток) тощо.
Кнопки бувають кількох типів:
• З
фіксацією – кнопка залишається натиснутою після відпускання,
• Без
фіксації – повертається назад в початковий стан після відпускання.
• Нормально
розімкнена (Normal Open, NO) – при натисканні замикає контакти.
• Нормально
замкнута (Normal Closed, NC) – при натисканні розмикає контакти.
• Перемикачі
кнопки зазвичай мають три контакти: загальний COM, нормально розімкнутий NO і
нормально замкнутий NC. При відпущеній кнопці замкнено коло через контакти
COM-NC, при натиснутій замикається коло через контакти COM-NO.
Інші
розшифрування:
Тактові кнопки замикають- ON, чи розмикають -
OFF контакт.
SPST - single pole, single throw - один
замикаючий контакт
SPDT - single pole, double throw - один
перемикаючий контакт, іноді називають "changeover switch".
DPST - double pole, single throw - два
замикаючі контакти (тобто два спарених SPST)
DPDT - double pole, double throw - два
контакти, що перемикають.
ON/OFF - означає два положення, тобто:
ON-OFF - теж саме що SPST, стандартний
замикаючий контакт вимикача.
ON-ON - перемикаючий контакт, тобто в обох
положеннях якесь електричне коло замкнуто, це теж саме що і SPDT
ON-OFF-ON – тумблер з фіксацією із трьома
положеннями, іноді називають SPDT Centre Off.
ON-OFF ( ще називають DPST), кнопка з фіксацією
з двома положеннями
ON-ON (ще називають DPDT)
Тепер щодо дужок(!) - вони можуть бути тільки в
одній з двох частин позначення, і вказують на відсутність фіксації.
Наприклад, кнопка з фіксацією це ON-OFF якщо
контакт NO,
а кнопка без фіксації - (ON)-OFF, або ON-(OFF)
якщо контакт NC.
ON-(ON) - перемикаючий контакт, без фіксації.
(ON)-OFF-(ON) - це перемикач з трьома
положеннями, без фіксації цих положень.
Зазвичай він знаходиться в положенні OFF (центральному), можна його
натиснути вниз - буде ON з одним контактом, або вгору - тоді буде ON з іншим
контактом, але в обох цих положеннях якщо відпустити - повернеться в центральне
OFF.
Технічні характеристики
Монтажний діаметр: Ø19 мм
Висота корпусу (без контактів): 11.5 мм
Форма кнопки: плоска (flat)
Підсвічування: LED 12-24V AC / DC, кольорове кільце
Колір підсвічування червоний
Фіксація положення: без фіксації
Алгоритм роботи: ON-(ON) (на переключення)

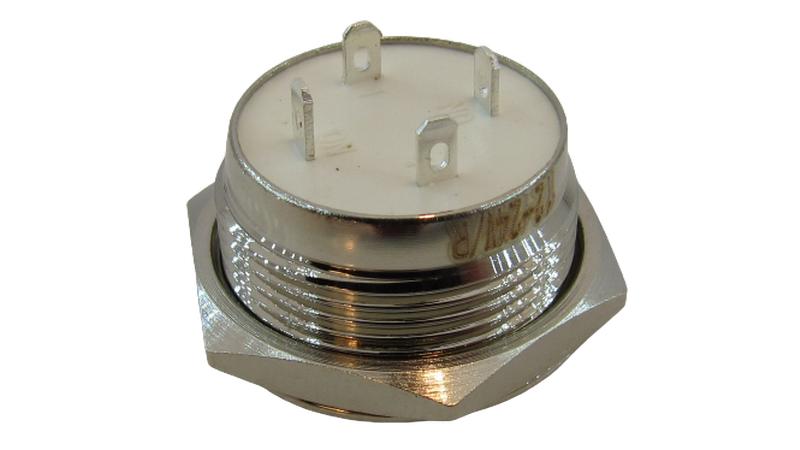

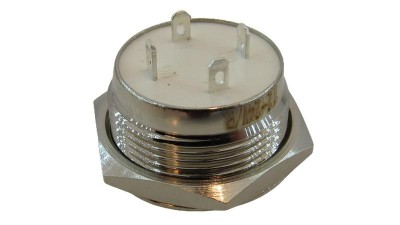

Контакти: один перемикаючий контакт 2pin
(позначення на корпусі: ON-ON) + 2 pin підсвічування(позначення на корпусі:
+,-)
Максимальне навантаження контакту: 3A / 250VAC
Клас захисту: IP67
Матеріал корпусу: латунь
Виводи: під пайку або колодку для кнопки 19мм
