Опис

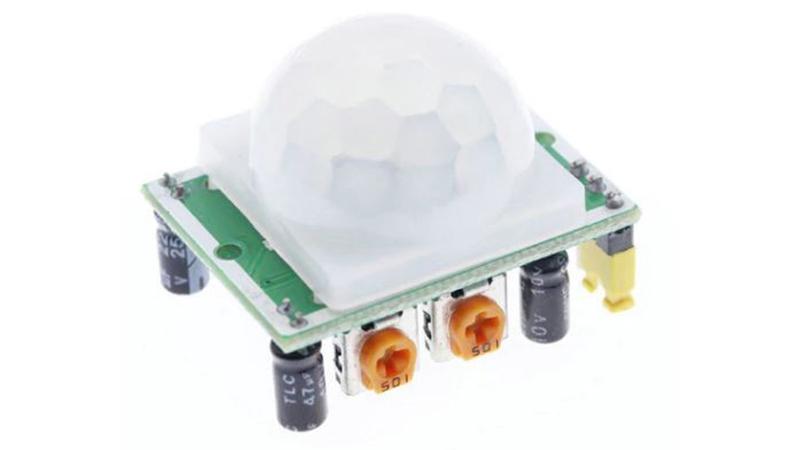

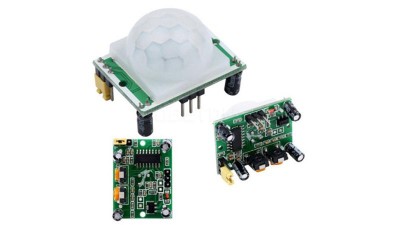

Інфрачервоний датчик руху HC-SR501 використовується для виявлення в контрольованій зоні руху об'єктів, які випромінюють інфрачервоне випромінювання (тепло). Принцип роботи датчика заснований на Піроелектрика.
Піроелектрика - це властивість генерувати певний електричне поле при опроміненні матеріалу інфрачервоними (тепловими) променями. Над чутливим елементом встановлена лінза Френеля, яка використовується для збільшення радіусу огляду та посилення вхідного інфрачервоного сигналу.
Для використання датчика руху HC-SR501 потрібно підключити живлення, підключити до контролера, помістити датчик в середовищі виміру. Потім потрібно записати на контролер спеціальну програму, яка дозволяє працювати з датчиком. Після цього можна починати роботу. Чи не располагаqnt датчик в місцях, де швидко змінюється температура! Це призведе до того, що датчик не зможе виявляти поява об'єкта в контрольованій зоні і буде багато помилкових спрацьовувань.
Модуль має два режими роботи:
1. Режим H. При спрацьовуванні датчика кілька разів поспіль на його виході (на OUT) залишається високий логічний рівень.
2. Режим L. На виході при кожному спрацьовуванні датчика з'являється окремий імпульс.
На датчику руху HC-SR501 встановлено кілька органів управління і настройки:
клеми для перемикання режимів роботи, позначення клем: L, MD, H.
два підлаштування резистора: Sx - для регулювання чутливості (від 3 до 7 м). Tx - для установки часу (від 5 до 300 сек), в перебігу якого при виявленні руху на OUT буде логічна одиниця.
Інфрачервоний датчик руху HC-SR501 має один інтерфейс для підключення до мікроконтролеру. Це 3-х контактний штирьовий інтерфейс.
Контакти інфрачервоного датчика руху HC-SR501:
OUT (вихідний сигнал) - контакт для обміну даними між датчиком і мікро контролером
VCC - напруга живлення
GND - загальний контакт
Харчування датчика руху HC-SR501 здійснюється від контролера Arduino, або від іншого керуючого мікропроцесорного пристрою, або від зовнішнього джерела живлення (блоку харчування, батареї). Напруга живлення датчика руху HC-SR501 4,5 - 20 В.
Можна використовувати з будь-якими мікропроцесорной системами MCU / ARM / PIC / AVR / MSP430 / PLC / STM32 / Arduino
Технічні характеристики
Напруга живлення постійного струму: 4,5 - 20 В
Струм на OUT: 60 мА
Напруга на виході: високі і низькі рівні в 3,3 В TTL логіки
Дистанція виявлення: 3 - 7 м (налаштовується)
Кут виявлення: від 120 ° до 140 °
Тривалість імпульсу при виявленні: 5 - 300 сек (налаштовується)
Час блокування до наступного виміру: 2,5 сек. (Але можна змінити заміною SMD-резистори)
Робоча температура: від -20 до + 80 ° C
Режими роботи: L - одиночний захоплення, H - повторювані вимірювання
Габарити модуля: 32 х 24 х 18 мм
Вага: 5 г
