Опис

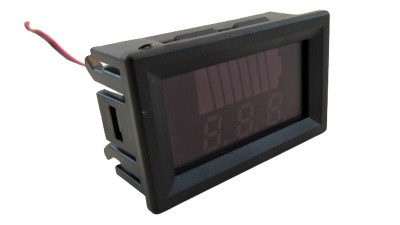

Універсальний індикатор рівня заряду акумулятора 6-120 В. Універсальний індикатор рівня заряду акумулятора призначений для літієвих і свинцево-кислотних акумуляторів. За замовчуванням налаштовано для 12 В свинцево-кислотної батареї! Графічне відображення і індикація напруги і ємності акумуляторної батареі.Режім відображення: акумулятор + напругу, акумулятор + відсоток.
Характеристики:
робочий струм: 5-15мА (з підсвічуванням)
робоче (вимірюється) напруга: 6 - 120 В
робочий діапазон температур / вологості: -20 + 70 / 10-80%
точність: 1%
розміри:
зовнішні: 48 х 29 х 18 мм
врізного отвори: 45,5 х 26,5 мм
Підключення:
чорний провід: "-"
червоний провід: "+"
Програмування:

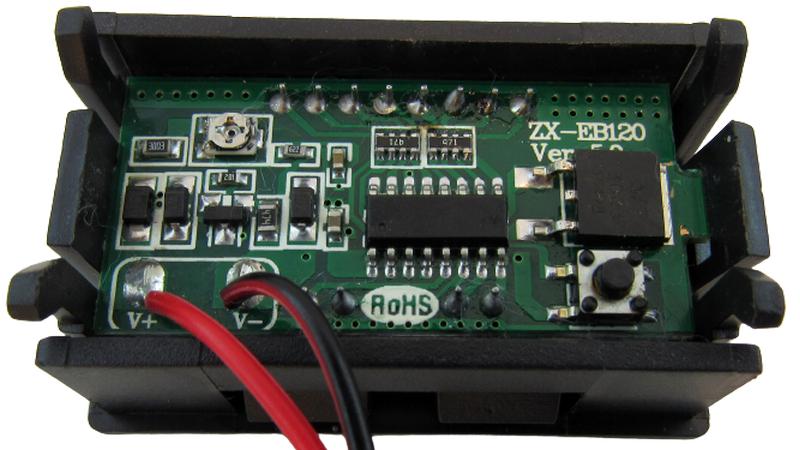

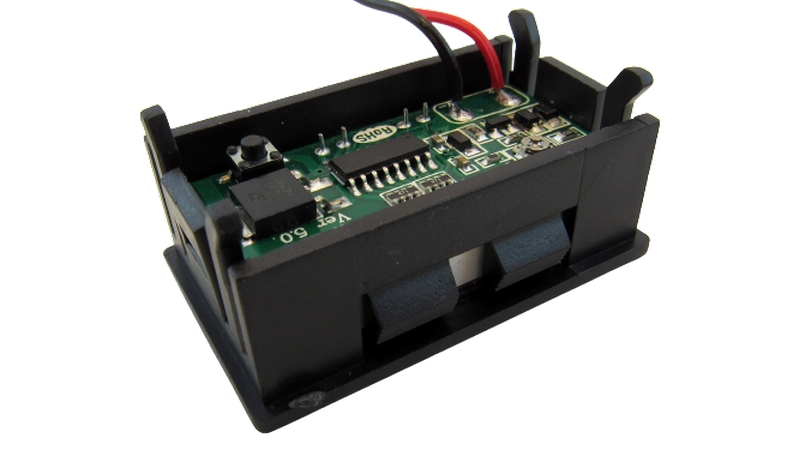

Здійснюється кнопкою, яка знаходиться ззаду прібора.Прі її натиснути та утримувати близько 3-х секунд можна увійти в налаштування (на екрані буде відображатися 1-U). Після повторного короткочасного натискання на цю кнопку на дисплеї висвітитися 2-В, далі 3-С і 4-D відповідно.
Режим 1-U: дозволяє скорегувати вимірюється напруга. Для цього в режимі 1-U натискаємо і утримуємо кнопку до тих пір, поки напруга на дисплеї не буде додаватися (зменшуватися) з кроком 0,1 В. Якщо напруга потрібно збільшити, а воно почало зменшуватися, то необхідно відпустити кнопку, а потім повторно її натиснути і утримувати доти, поки напруга не відповідатиме правильному (виміряного мультиметром-вольтметром).
Після відпускання кнопки через пару секунд дисплей закліпав - це буде свідчити про те, що йде збереження змінених параметрів і вихід в стаціонарний режим вимірювання.
Режим 2-В: дозволяє встановити тип батареї, до якої буде підключений прилад:
12 В - свинцево-кислотна батарея;
3.7 В - літієва батарея;
3.2 В - літій-залізо-фосфатна батарея;
1.2 В - NiMh батарея.
Встановлюється аналогічно режиму 1-U.
Режим 3-С: yстанавлівается кількість батарей:
для 12 В - 1-8 шт;
для 3.7 В - 2-28 шт;
для 3.2 В - 3-32 шт;
для 1.2 В - 10-70 шт;
Режим 4-D: налаштовується інформація, що відображається на дисплеї (лінійка з рівнем заряду відображається завжди!)
Можливі 3 варіанти:
V - тільки напруга на батареї;
% - тільки рівень заряду батареї;
V і% - напруга на батареї і рівень заряду (по черзі по кілька секунд).
