Опис

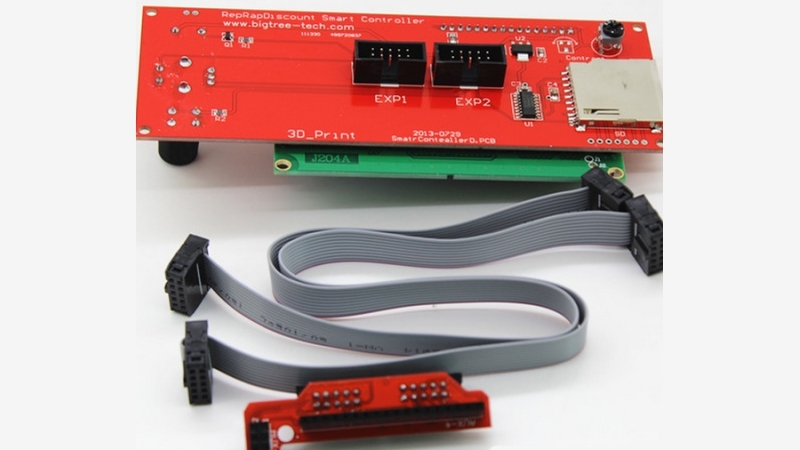

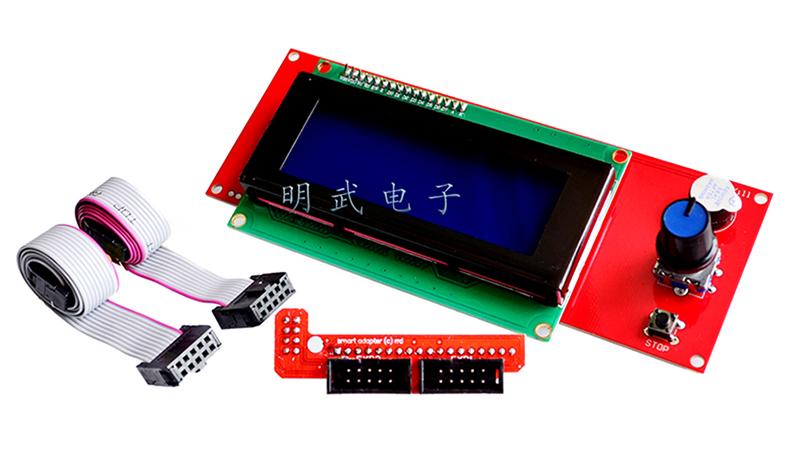

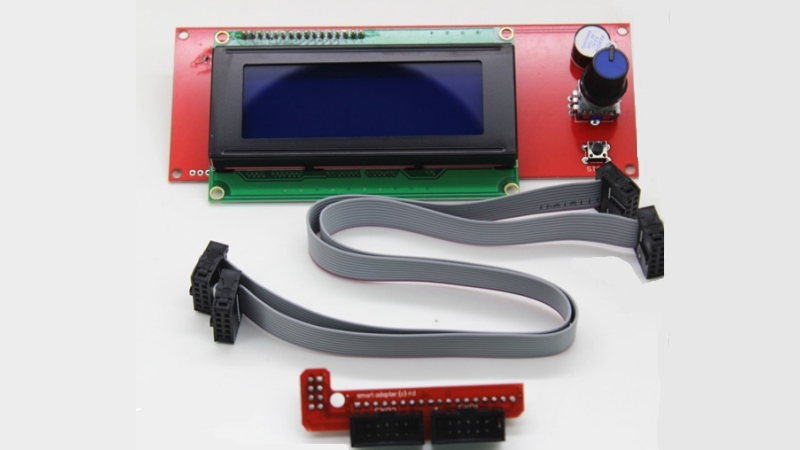

2004 ЖК (LCD) модуль управління для 3D принтера включає: кард-рідер, 20 символьний 4 рядковий рідкокристалічної дисплеєм. Ви можете його легко підключити до Ramps 1.4 через адаптер який включений в комплект. Цей модуль управління для 3D принтера підключається до RAMPS 1.4 в результаті у вас немає необхідності комп'ютер. Всі подальші операції, такі як калібрування, рух по осях може бути зроблено за допомогою LCD 2004. Ви можете роздрукувати свою 3D модель з SD карти попередньо вставивши її в LCD 2004, при цьому комп'ютер не потрібен, але файл повинен бути в форматі G- код. ЖК (LCD) 2004 модуль використовується для перетворення сигналів від контролерів і датчиків в графічну інформацію.
Технічні характеристики
Рідкокристалічний дисплей
Підсвічування синього кольору
4-рядки по 20 символів
Підтримка латиниці і кирилиці
Інтерфейс HD44780 сумісний
Регулятор контрастності
Напруга живлення: 5В
Габарити: 98 х 60 х 14 мм
Розміри екрану: 76 х 25 мм
Виведення інформації на екрані: 70,4 х 20,8 мм
Вага: 73 г
Для використання модуля LCD 2004 потрібно на його основі зібрати макет (підключити живлення і до контролера). Потім потрібно створити програму для роботи з дисплеєм. Наприкінці провести настройку і починати роботу. Робота з кирилицею має ряд особливостей у зв'язку з тим, що вихідний код в середовищі Arduino зберігається в кодуванні UTF-8. Для кирилиці можна вказувати їх коди в вісімковій системі відповідно до синтаксисом C / C ++. Також можна використовувати бібліотеку Liquid Crystal Rus, яка дозволяє безпосередньо використовувати російські символи в кодуванні UTF-8 при виведенні на дисплей.

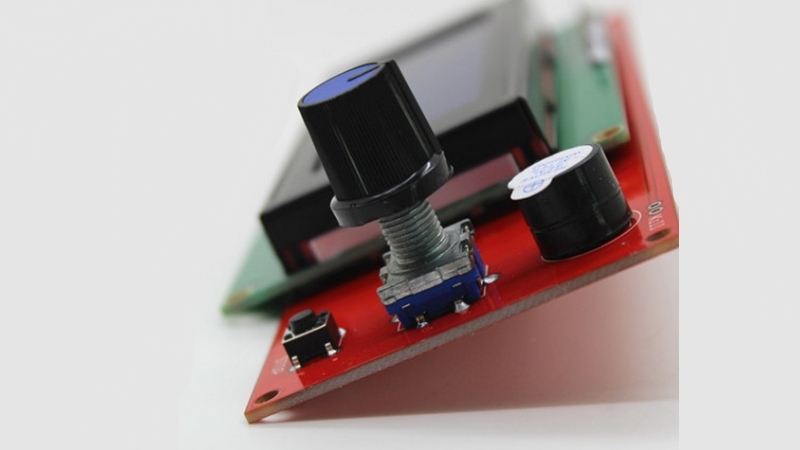

Управління LCD модулем 2004 здійснюється або від Arduino контролера, або від іншого мікропроцесорного керуючого пристрою через відповідні висновки. На платі є змінний резистор, яким здійснюється регулювання контрастності дисплея.
4-бітний інтерфейс HD44780 в LCD 2004, щоб забезпечити підключення дисплея до контролерів має 16 контактів:
Vss - загальний GND;
Vdd - живлення;
VO - настройка контрастності;
RS - дані і команди;
RW - читання і запис;
E (Enable) - включення;
DB0 - DB7 - лінії даних;
LEDA - анод підсвічування;
LEDK - катод підсвічування.
Живлення модуля здійснюється або від Arduino контролера (іншого мікропроцесорного керуючого пристрою), або від зовнішнього джерела живлення (блоку живлення батареї). Напруга живлення модуля 5 вольт.
