Функціональний генератор сигналів XR2206 комплект DIY 1Hz-1MHz (17515)
  • Код товару:
    17515
  • Доступно:
    Немає на складі
  • Переглянули:
    6504 разів
  • Купили:
    46 шт.
233грн
Немає на складі

Опис

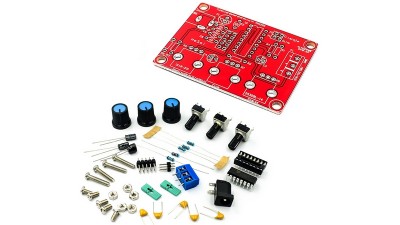

Функціональний генератор сигналів XR2206 комплект DIY 1Hz-1MHz.

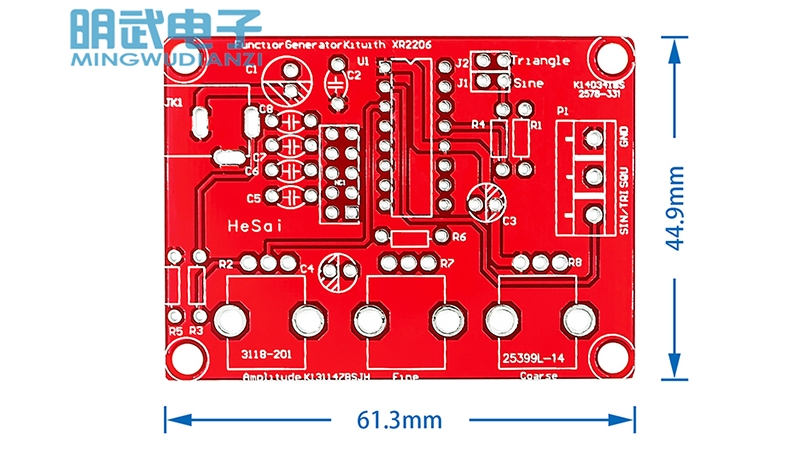

Набір для збірки аналогового функціонального генератора синусоїдальних, трикутних та прямокутних сигналів з регулюванням частоти в діапазоні від 1Гц до 1 МГц для застосування в радіоаматорській практиці. Основою схеми генератора сигналів є мікросхема XR2206. Амплітуда вихідного сигналу - до 3В (синус/трикутник) і до 8В - меандр. Налаштування частоти виконується двома резисторами - Coarse (груба) і Fine (точна) настройка, а також джампером вибору діапазону частот. Всього таких діапазонів п'ять: 1-10 Гц 10-100 Гц 100 Гц - 3 кГц 3 кГц - 65 кГц 65 кГц - 1 Гц Вихідний сигнал знімається з трьохконтактного клемника: GND - земля, загальний провід, SQU - вихід прямокутних імпульсів, SIN/Tri - синусоїдальні або трикутні імпульси. Вибір типу сигналу на цьому піні здійснюється джампером Tri/Sin. Амплітуда вихідного сигналу для синусоїди та трикутника регулюється змінним резистором Amp. Амплітуда меандру не регулюється. Характеристики: Діапазон частот, що генеруються: 1 Гц - 1 МГц Амплітуда вихідної напруги синус/трикутник: 0 - 3 В Амплітуда вихідної напруги прямокутного сигналу: 8 В Напруга живлення: 9 - 15 В Вихідний опір: 600 Ом Габаритні розміри: 70 х 55 х 17 мм
