Двохнаправлений перетворювач рівня напруги 8-бітний високошвидкісний (17572)
  • Код товару:
    17572
  • Доступно:
    Немає на складі
  • Переглянули:
    2360 разів
  • Купили:
    28 шт.
41грн
Немає на складі

Опис

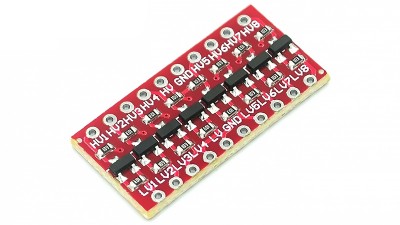

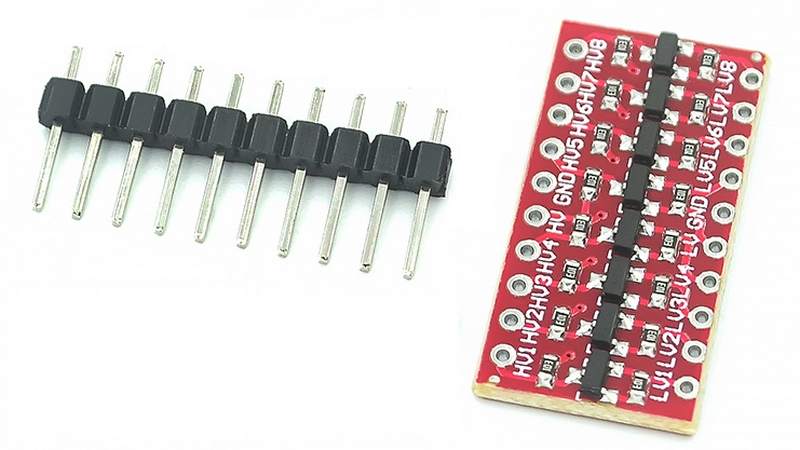

Двохнаправлений перетворювач рівня напруги 8-бітний високошвидкісний.


Якщо ви коли-небудь намагалися поєднати 3.3В-пристрій з 5В-схемою, то ви знаєте, наскільки це може бути проблематично. Перетворювач логічних рівнів від SparkFun є мініатюрним пристроєм, яке знижує 5В-сигнали до 3.3В, і підвищує 3.3В-сигнали до 5В. Перетворювач також працює з пристроями, логічний рівень яких становить 2.8В і 1.8В. Одна така плата здатна перетворювати напруги між 8 виводами на одній стороні і 8 виводами на іншій.


Пристрій невибагливий, він може використовуватися як зі звичайними послідовними інтерфейсами UART, I2C, SPI, так і для перетворення будь-яких цифрових сигналів. Не працює з аналоговими сигналами.

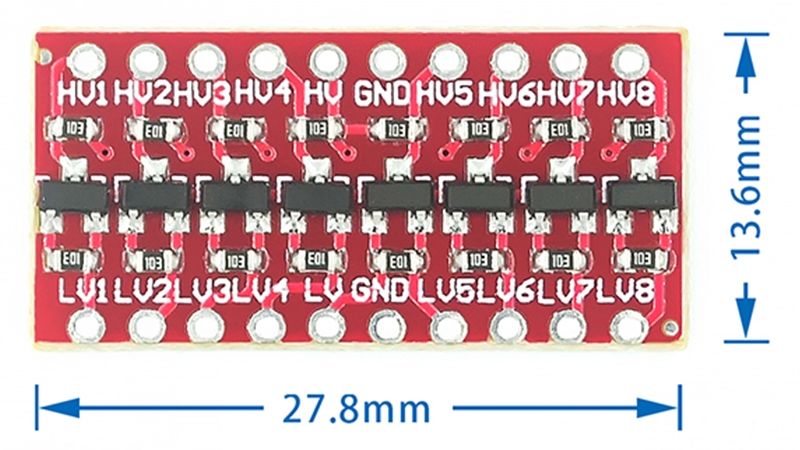

Перетворювач рівнів досить простий у використанні і вимагає тільки підключення двох джерел живлення (з високою і низькою напругою, які використовуються у вашому проекті). Висока напруга (наприклад, 5В) підключається до виводу 'HV', низька напруга (наприклад, 2.8В) - до виводу 'LV', а загальна точка схеми - до виводу 'GND'.


Інші виводи позначені як входи високої напруги (HV) або низької (LV). Логічна одиниця, яка надходить на вивід HV (на стороні 5В) з'явиться на виводі LV (на стороні 3.3В) у вигляді напруги 3.3В. І навпаки, логічна одиниця, яка надходить на вивід LV (на стороні 3.3В) з'явиться на виводі HV (на стороні 5В) у вигляді напруги 5В.

Інформація від виробника
