• Код товару:
    17673
  • Доступно:
    24 шт.
  • Переглянули:
    1860 разів
  • Купили:
    31 шт.
50грн 43грн
Є в наявності

Опис

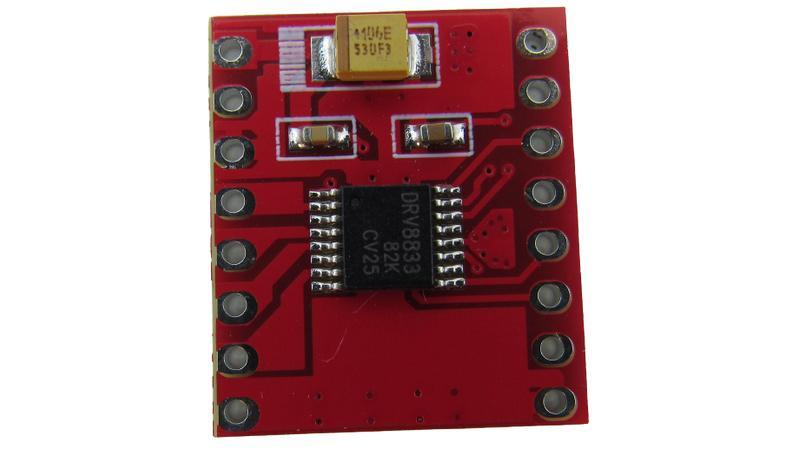

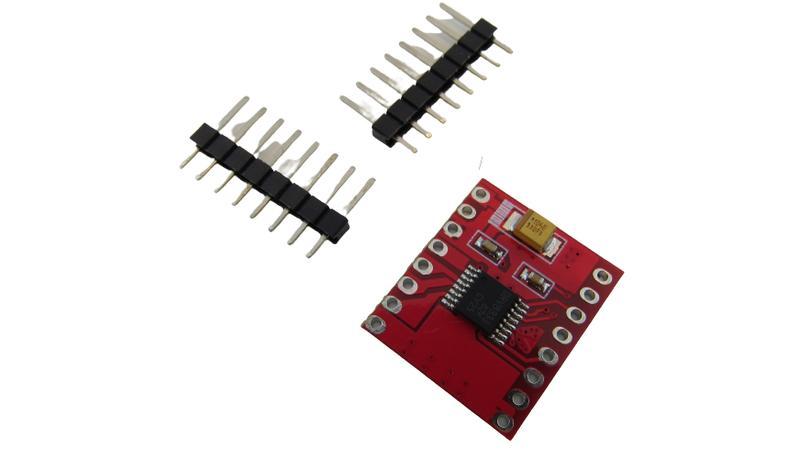

DRV8833 - двоканальний драйвер двигунів.


Подвійний H-міст дозволяє управляти двома двигунами постійного струму або одним біполярним кроковим двигуном, що робить цей драйвер відмінним рішенням для роботи з малопотужними електродвигунами .

Драйвер підтримує такі режими роботи: Вперед, Назад, Гальмування і Зупинка.

Регулювання швидкості обертання кожного з двигунів за допомогою ШІМ-регулювання з максимальною частотою 50кГц.

Додатково передбачено вхід переведення драйвера в режим очікування подачею низького логічного рівня на вхід STBY.

Формула для розрахунку обмеження вихідного струму: I (A) = 0.2V/R (Ohm), якщо поставити перемички - обмеження буде вимкнено.

Драйвер відмінно стикується як з 5В контролерами Arduino так і з 3,3 контролерами і міні-комп'ютерами.

Терморегуляція виконана таким чином, що вхідні контакти знаходяться на одній стороні, а вихідні - на інший.

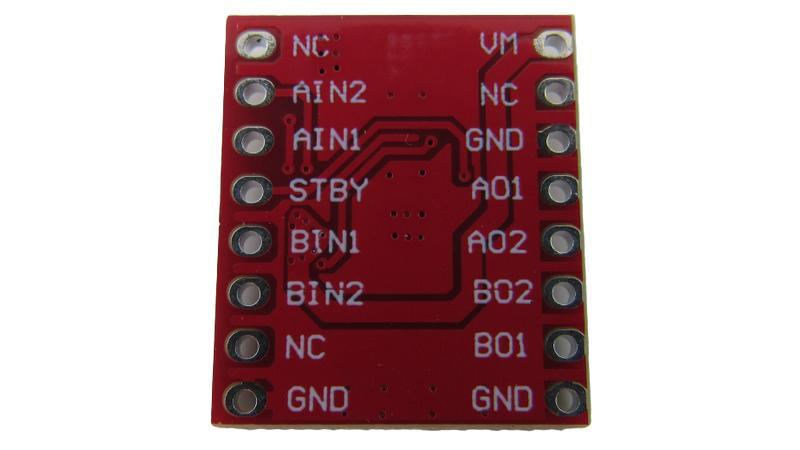

Входи драйвера:

NC - Вхід не використовується А

AIN2 - Вхід 2 управління двигуном А

AIN1 - Вхід 1 управління двигуном А

STBY - Вхід перекладу драйвера обох двигунів в режим очікування

BIN1 - Вхід 1 управління двигуном В

BIN2 - Вхід 2 управління двигуном В

NC - Вхід не використовується В

GND - Загальний


Характеристики:

Мікросхема драйвера: DRV8833

Можливість об'єднання каналів: є

Мінімальна напруга живлення двигунів: 2.7 ВМаксимальна напруга живлення двигунів: 10.8 В

Робоча напруга логічної частини: від 3 до 5.5 В

Максимальний струм двигунів: 500 мА (середній)/2.0А (піковий)

Частота управління ШІМ: 50 КГц

Обмеження струму каналу: є, резистор

Захист від перегріву: є

Розміри плати: 21x18x3 мм

Datasheet
