Доплеровський вимірювач датчик руху HB100 (10641)
  • Код товару:
    10641
  • Доступно:
    7 шт.
  • Переглянули:
    7563 разів
  • Купили:
    26 шт.
217грн
Є в наявності

Опис

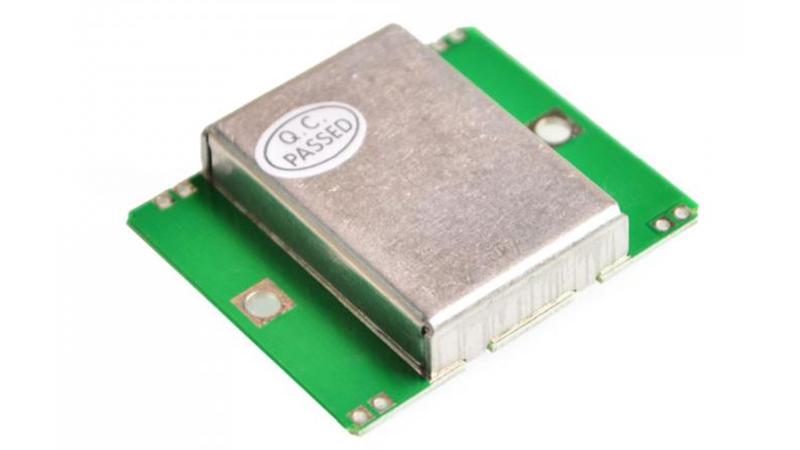

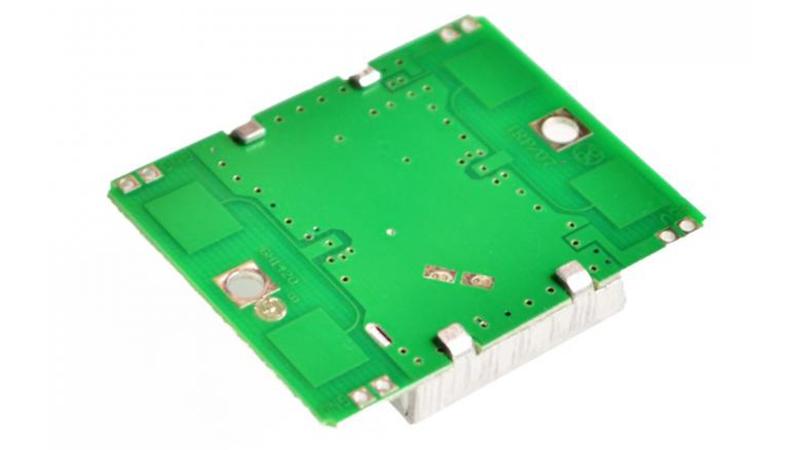

Мікрохвильовий датчик руху модель HB100, принцип дії якого базується на ефекті Доплера, сумісний з Arduino. Доплеровський вимірювач, датчик руху HB100 використовується в якості вимірювача швидкості, відстані і / або як датчик руху в різних системах автоматизації, наприклад, автоматичне відкриття / закриття дверей, автоматичні системи освітлення, системи безпеки, в проектах на мікроконтролерах (в т.ч. Arduino ). Для використання датчика потрібно закріпити його на плоскій поверхні так, щоб його металевий екран вказував на можливу область, де буде рух. Для цього на корпусі датчика є два отвори під гвинти або шурупи. Потім потрібно підвести до датчика живлення. Потім датчик потрібно підключити до мікропроцесорній пристрою, який буде обробляти сигнали з датчика, наприклад, до Arduino контролера. До датчику можна підключити до двох контролерів. Датчик працює за принципом ефекту Доплера - зміна частоти і довжини хвиль, що реєструються приймачем, викликаного рухом їх джерела і / або рухом приймача. Датчик має 4 клеми для підключення живлення, по дві на кожен полюс. Клеми розраховані під пайку. Позначення контактів: + 5V (напруга живлення), GND (загальний контакт). Датчик має чотири клеми для підключення до мікропроцесорних пристроїв. Клеми розраховані під пайку. Позначення контактів: 2 шт. IF (вихідна частота), 2 шт. GND (загальний контакт). Харчування датчика може здійснюватися або від мікропроцесорного пристрою (Arduino контролера) або від зовнішнього джерела живлення.
Напруга живлення 5 В.
Модель: HB100
Частота сигналу: 10,520 - 10,530 ГГц
Потужність випромінювання: 12 - 20 дБм
Побічна випромінювання: -7,3 дБм
Час опитування: 3 - 6 мс
Показує потужність сигналу: 200 μVp-p
Ширина променя антени (3 дБ) Азимут: 80 °
Ширина променя антени (3 дБ) Висота: 40 °
Напруга живлення: 5 В
Споживання: 30 мА
Габарити: 37 х 45 х 8 мм
