Опис

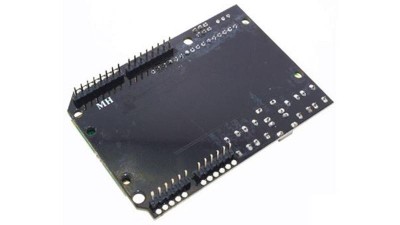

LCD Keypad Shield модуль використовується для роботи з LCD дисплеями в домашньої автоматизації і в системі розумний будинок. Він підключається до Arduino контролера і розширює можливості при роботі з дисплеями - дозволяє використовувати і переглядати більше графічної інформації, ніж вміщує робоча зона дисплея, за допомогою передбачених на платі кнопок.
Даний РК-дисплей arduino може працювати як з Arduino Uno, так і з Arduino Mega.
Управління LCD Keypad Shield модулем здійснюється або від Arduino контролера, або від іншого мікропроцесорного керуючого пристрою через відповідні висновки.
При подачі живлення на плату повинен спалахнути світлодіод PWR. На платі передбачено 6 кнопок: LEFT, RIGHT, UP, DOWD, SELECT, RESET (кнопка перезавантаження або перезавантаження). На платі присутній змінний резистор, яким здійснюється регулювання контрастності дисплея. LCD Keypad Shield модуль для роботи з ЖК-дисплеєм Ардуіно має декілька інтерфейсів для введення виведення інформації:
4-бітний інтерфейс HD44780 має 16 контактів, позначених: Vss - загальний GND; Vdd - харчування; VO - настройка контрастності; RS - дані і команди; RW - читання і запис; E (Enable) - включення; DB0 - DB7 лінії даних; LEDA - анод підсвічування; LEDK - катод підсвічування. IIC port (Inter-Integrated Circuit) - послідовна шина даних для зв'язку інтегральних схем. Має 4 виведення, позначення контактів: RXD, TXD, GND, VCC.
Інтерфейс ICSP (внутрішньосхемне програмування) для підключення програматора і перепрограмування вбудованого мікроконтролера. Колодка харчування має 6 контактів, позначених: RST, 3V, 5V, GND, GND, VIN.
Передбачено 6 аналогових входів і 5 виходів, позначених A0 - A5.
Харчування модуля здійснюється або від Ардуіно контролера (іншого мікропроцесорного керуючого пристрою), або від зовнішнього джерела живлення (блоку живлення батареї). Напруга живлення модуля 5 вольт.
Технічні характеристики
Кнопки: 5 призначених для користувача, 1 скидання
Аналогові порти: 5
Тип дисплея: символьний (латиниця)
Роздільна здатність дисплея: 16х2 символів
Колір дисплея: синій фон з білим зображенням
Напруга живлення: +5 В
Розміри: 80 x 58 x 12 мм
Вага: 55 гр
