DC понижуючий з вольтметром 3A LM2596 (10541)
  • Код товару:
    10541
  • Доступно:
    27 шт.
  • Переглянули:
    6971 разів
  • Купили:
    57 шт.
165грн
Є в наявності

Опис

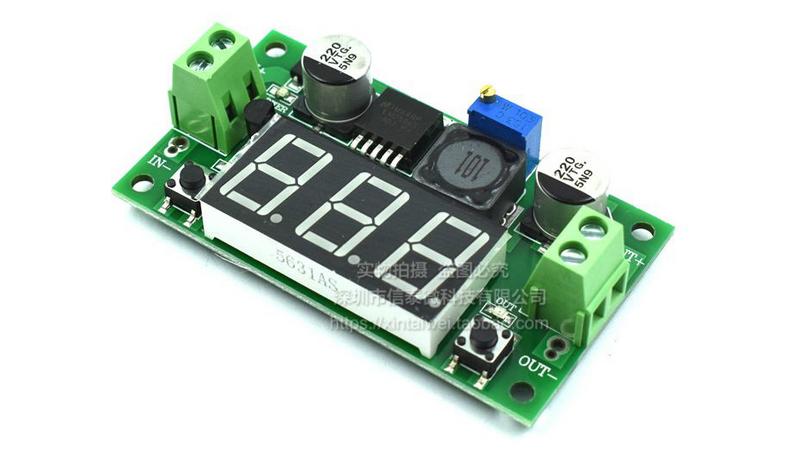

Перетворювач постійної напруги знижує зі світлодіодним вольтметром з вихідною регульованою напругою 1,1 - 37,0В і робочим струмом до 3,0А.

Пристрій зібраний на монолітному імпульсному знижуючому перетворювачі напруги Texas Instruments LM2596 з частотою перемикання 150кГц. Мікросхема має вбудовані захисту: від перегрівання (T > 150°C), обмеження по струму (4,5А), від короткого замикання на виході пристрою. При живленні навантаження робочим струмом більш 2А або надмірному перегріванні контроллера ШИМ необхідно встановити радіатор згори на мікросхему або плату модуля на радіатор, дотримуючи ізоляцію струмопровідних частин від встановлюваного тепловідводу.

Регулювання вихідної напруги виробляється за допомогою високоточного потенціометра. Перемикання вольтметра між індикацією напруги на вході і виході пристрою за допомогою короткого натиснення функціональної кнопки. Натиснення кнопки середньої тривалості викликає меню точного калібрування вольтметра. Далі, коротке натиснення - калібрування. Середній тривалості, тривале - вихід з меню калібрування.

DC - DC перетворювач ідеальне рішення для живлення схем з великим падінням напруги (різницею між вхідною напругою, що стабілізується). У відмінності від класичних стабілізаторів напруги практично не виділяє тепло, має низький струм споживання.

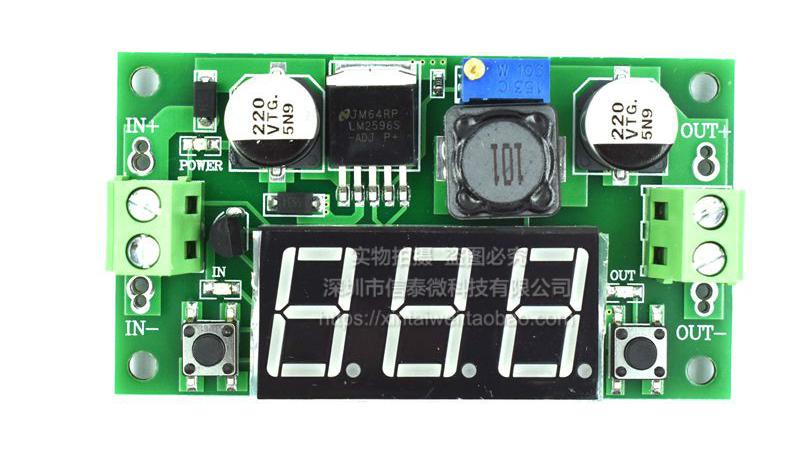

Вхідна напруга, дотримуючи полярність, подається на входи IN+ і IN-, вихідна напруга знімається з виходів OUT+ і OUT-. Шина - загальна, можна об'єднувати для підключення одним дротом.

Дотримуйте полярність пристрою при підключенні!

Технічні характеристики

  • Вхідна напруга: постійне 4,2 - 40,0В
  • Діапазон регулювання вихідного
  • Напруга: постійне 1,1 - 37,0В
  • Номінальний струм навантаження: 2,0А
  • Максимальний струм навантаження (з тепловідводом): 3,0А
  • Частота перемикання: 150кГц
  • Пульсація вихідної напруги: <30мВ
  • Нестабільність вихідної напруги: <2,5%
  • Межі індикації напруги: 4,0 - 45,0В
  • Крок індикації: 0,1В
  • ККД: 92% (макс.)
  • Робоча температура: - 40°C - +85°C
  • Габарити: 66х36х15(мм)
  • Вага: 30г
