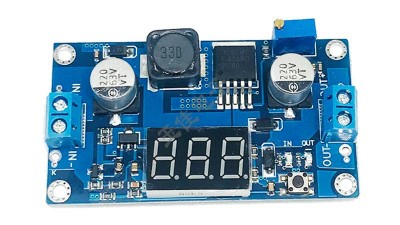

DC Підвищуючий XL6009 з вольтметром до 50V (10038)
  • Код товару:
    10038
  • Доступно:
    15 шт.
  • Переглянули:
    11509 разів
  • Купили:
    121 шт.
121грн
Є в наявності

Опис

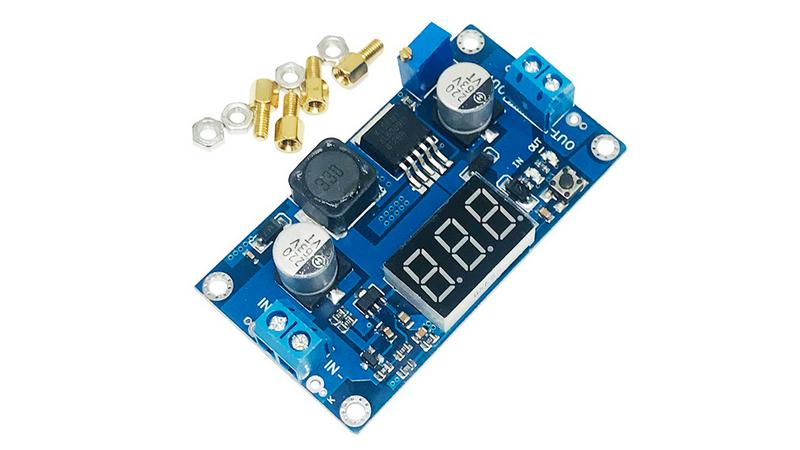

Пристрій зібрано на монолітному ШІМ-регуляторі напруги XL6009 (LM2577) з частотою перемикання 400кГц. Має вбудований тепловий захист і обмеження робочого струму. Регулювання вихідної напруги здійснюється за допомогою високоточної потенціометра.

Застосовується в автомобільних адаптери для ноутбуків, автомобільних і промислових пристроях, що вимагають напруження вище рівня напруги мережі живлення, портативній електроніці.

DC-DC перетворювач ідеальне рішення для харчування схем з великим падінням напруги (різницею між вхідним і стабілізується напругою). На відміну від класичних стабілізаторів напруги практично не виділяє тепло, має низький струм споживання.

При живленні навантаження потужністю більше 15 Вт необхідно встановити радіатор зверху на мікросхему або плату на радіатор з розрахунку 1 кв.см на 1 Вт споживаної потужності, дотримуючись ізоляцію струмопровідних частин від радіатора.

Вхідна напруга дотримуючись полярності подається на вхідні контакти "IN +" і "IN-", вихідна напруга знімається з вихідних контактів "OUT +" і "OUT-". Шина "-" загальна, можна об'єднувати для підключення одним проводом.

Можна використовувати як:

драйвер для світлодіодів
джерело живлення віддалених відеокамер
блок живлення із змінним напругою
мобільний блок живлення, що працює від одного Li-ion або двох аа, ааа акумуляторів
з сонячними батареями
з вітрогенераторами

Функціональна клавіша

1) Коротке натискання: відображення напруги вхідного, вихідного.
2) Помірне натискання: Калібрування вольтметра - збільшення або зменшення зсуву (за замовчуванням 0)
3) Довге натиснення: відключення вольтметра

Технічні характеристики

Вхідна напруга: 4.3В-32В
Вихідна напруга: 5В-50В
Вхідний струм: 4A (макс.)
Максимальний струм навантаження: 4,0А
Обмеження робочого струму навантаження: 4,0
ККД: 94% (макс.)
Частота перемикання: 400kHz
Пульсації на виході: 50 мВ
Регулювання навантаження: ± 0,5%
Регулювання напруги: ± 0,5%
Робоча температура: -40 ° C - + 85 ° C

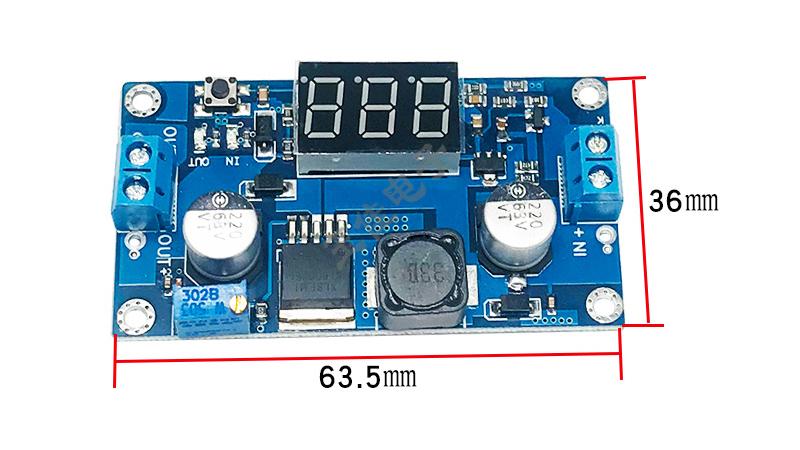

Розмір: 70мм * 38мм
