Датчик кольору TCS3200 GY-31 Arduino (16660)

Датчик кольору TCS3200 GY-31 Arduino.

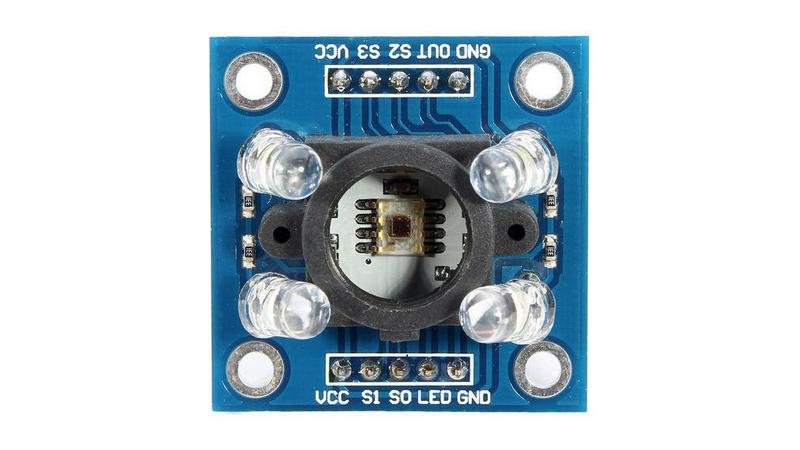

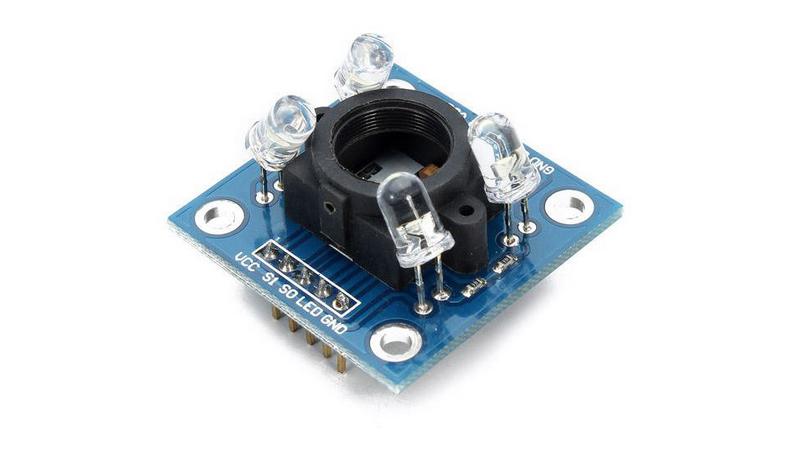

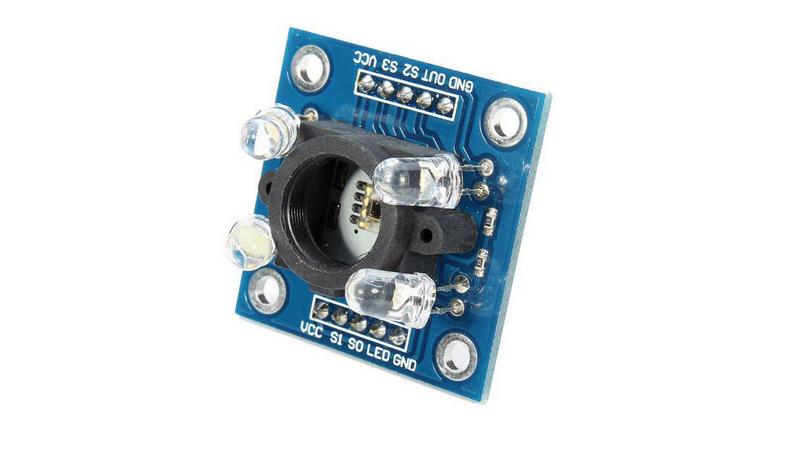

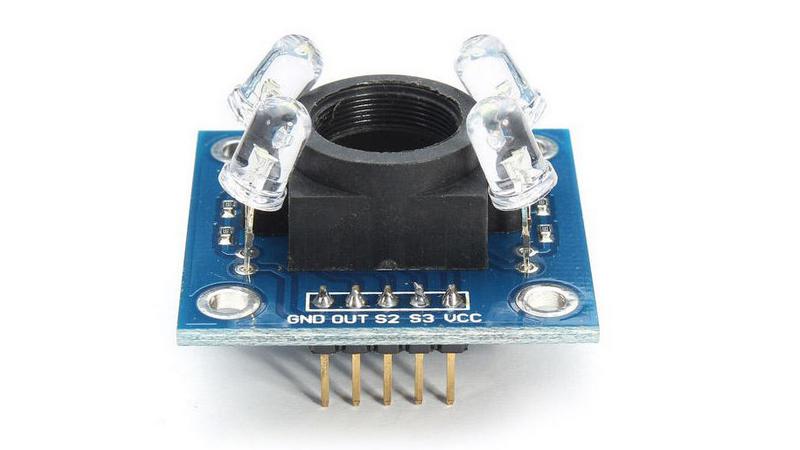

Модуль TCS230 / TCS3200 складається з чіпа TCS3200 RGB виробленої TAOS і 4 білих світлодіодів. Основна мікросхема модуля це чіп TCS3200, яка представляє собою перетворювач кольорового світла в частоту. Білі світлодіоди необхідні для забезпечення правильного висвітлення датчика.

Мікросхема TCS3200 складається з масиву фотодіодів 8 х 8, всього 64. З яких 16 має червоний фільтр, 16 зелений фільтр, 16 синій фільтр, а решта 16 фотодіодів прозорі без фільтрів. Фільтри кожного кольору розподілені рівномірно по всьому масиву. Кожен тип фільтра може бути активований за допомогою входів S2, S3. Оскільки кожен фотодіод покритий різними фільтрами, кожен з них може визначати відповідні кольори. Наприклад, при виборі червоного фільтра може пройти тільки червоний падаюче світло, синій і зелений не буде проходити. Вимірюючи частоту, ми отримуємо інтенсивність червоного світла. Аналогічно, при виборі інших фільтрів ми можемо отримати синій або зелене світло.

Так само, чіп TCS3200 включають в себе генератор, який видає прямокутний вихідний сигнал, частота якого пропорційна інтенсивності обраного кольору.

Датчик має ще два керуючих контакту, S0 і S1, які використовуються для масштабування вихідний частоти. Частота може бути масштабувати до трьох різних встановлених значень: 100%, 20% або 2%. Ця функція масштабування частоти дозволяє оптимізувати вихідний сигнал датчика для різних частотних лічильників або мікроконтролерів.

Призначення контактів:

S0, S1 - Вибір масштабування частоти.

S2, S3 - Вибір тип фільтра.

OE - Включення потоку вихідних даних (частоти).

OUT - Висновок частоти.

LED - Включення світлодіодів, якщо «0» вимкнений, «1» включений (за замовчуванням)

VCC, GND - Харчування модуля 3,3 В - 5 В.

Технічні характеристики

Робоча напруга: 2,7 - 5,5 В;

Функція автоматичного відключення живлення;

Мала похибка вихідної частоти: 0,2 \%;

Габарити: 31,3 х 24,2 х 18,5 мм;
