Датчик Холла HW101A-E (18125)

Датчик Холла HW101A-E.

  Датчики магнітного поля відрізняються простотою будови та пов'язаною з цією надійністю. Використовуються для виявлення магнітного поля і вимірювання його сили. На відміну від герконових датчиків не мають рухомих частин, тому відповідно набагато більш довговічні. Датчики магнітного поля, що використовують ефект Холла, відносяться до активних датчиків, оскільки вони самі виробляють вимірювальну напругу, пов'язану з магнітним полем. Завдяки аналоговому виходу легко узгоджуються з мікроконтролерами, що мають вхід АЦП. Завдяки цим властивостям вони придатні для застосування в автомобілях, побутовій техніці, охороній сигналізації, різних електронних саморобках.

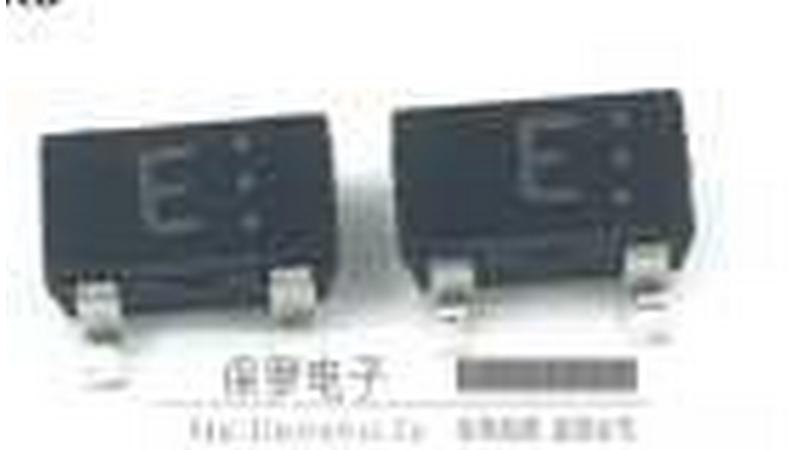

HW101 А-E— це елемент Холла , який має надвисоку чутливість і який працює навіть у слабких магнітних полях завдяки своїй надвисокій чутливості.

Використовується у мобілльних телефонах та ПК  для виявлення відкривання та закривання мобільних телефонів і ПК, для вимірювання сили струму у безконтактних амперметрах(«струмових кліщах»),для  визначення положення обертового валу безщіткового двигуна, визначення швидкості обертання колеса, тощо.

Технічні характеристики

Тип датчика: лінійний

Вхідний опір (мін.) [Ω]  :        240

Вхідний опір (МАКС.) [Ω]:      550

Вихідний опір (мін.) [Ω]:        240

Вихідний опір (МАКС.) [Ω]:    550

Вихідна напруга Холла (при 50 мТл/ 1 В) (МІН.) [мВ]: 228

Вихідна напруга Холла (при 50 мТл/ 1 В) (МАКС.) [мВ]:274

Класифікація вихідної напруги Холла:         C, D, E, F, G

Напруга зсуву (при 1 В) (МІН.) [мВ]: -7

Напруга зміщення (при 1 В) (МАКС.) [мВ]:  7

Робоча температура [С⁰]       -40 до 110

Тип корпусу : TSOP

Кількість контактних виводів:4( вхід 1(+/-) –вихід 2(+/-);вхід 3 (-/+)–вихід 4(-/+);)

Додаткова інформація в даташиті

• Datasheet.pdf
