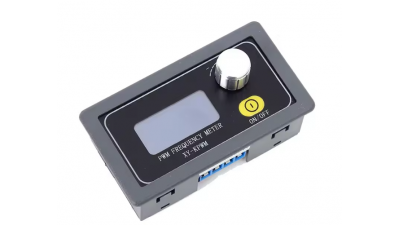

Модуль ШІМ-генератора імпульсів 1Hz-150kHz 3.3-30 V (XY-KPWM) (15920)
  • Код товару:
    15920
  • Доступно:
    6 шт.
  • Переглянули:
    1701 разів
  • Купили:
    8 шт.
322грн
Є в наявності

Опис

Генератор сигналів XY-KPWM – це пристрій, що забезпечує електричні сигнали на різних частотах, прямокутних хвилях та вихідних рівнях. Він використовується як джерело сигналу або джерела збудження для тестування. Широко використовується у виробничій практиці та технології.


Особливості:

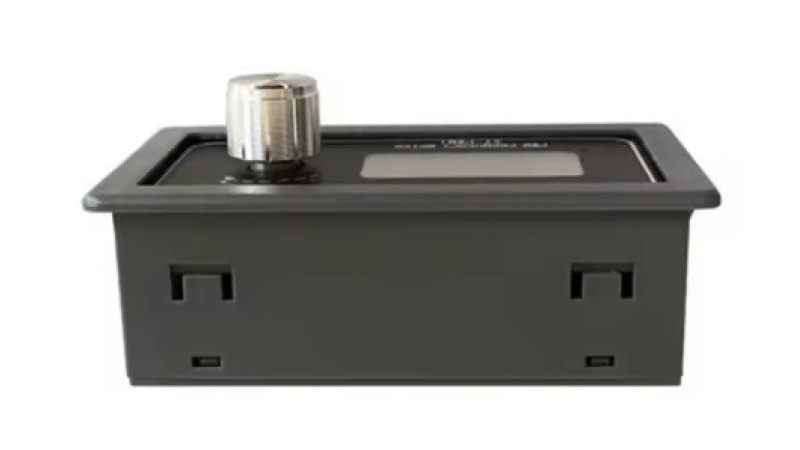

  • Із зовнішнім корпусом
  • РК-дисплей високої чіткості

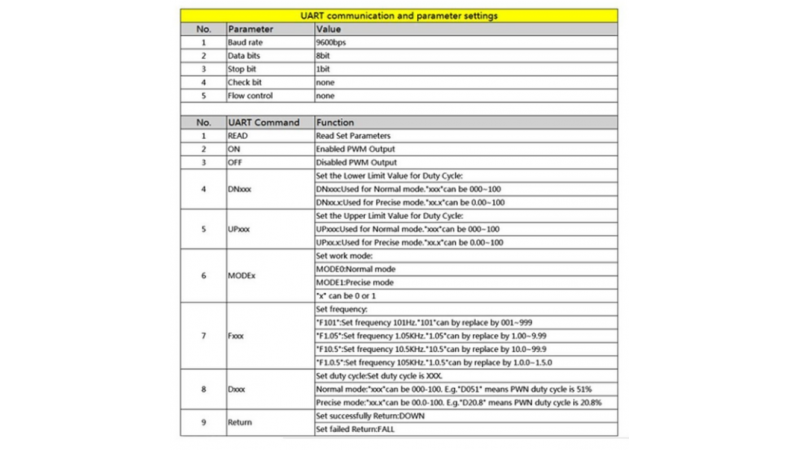

  • Підтримка UART
  • Підтримка регулювання частоти
  • Підтримка регулювання робочого циклу
  • Висока точність
  • Підтримка функції пам'яті для вимкнення живлення
  • Ручка підтримує блокування.
  • Підтримка увімкнення виходу

Параметри:

  • Модель: XY-KPWM;
  • Робоча напруга: DC 3,3-30 В;
  • Діапазон частот (звичайний режим): 1 Гц ~ 150 кГц;
  • Діапазон частот (точний режим): 1 Гц ~ 15 кГц;
  • Точність частоти: 2%;
  • Точність робочого циклу: 1% у нормальному режимі. 0,1% у точному режимі;
  • Діапазон робочого циклу: 0,00% -100%;
  • Вихідний струм: близько 5-30 мА
  • Вихідна амплітуда: така сама, як і вхідна напруга
  • Робоча температура: -40 ℃ ~ 85 ℃
  • Робоча вологість: 0% ~ 95% RH

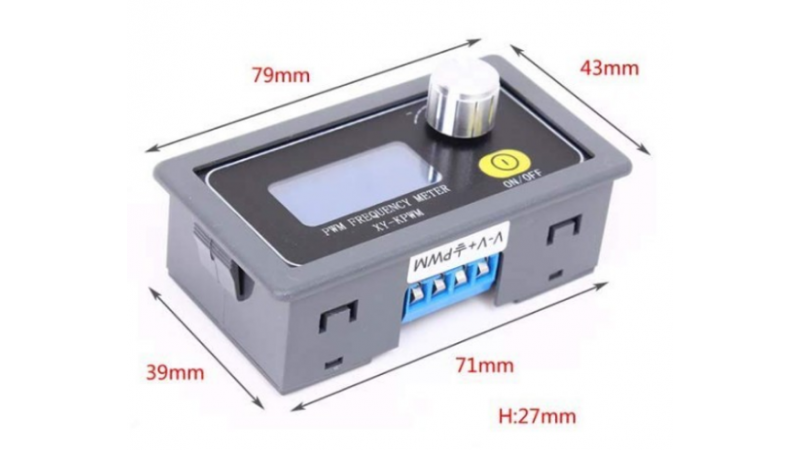

  • Розмір: 79*43*37 мм

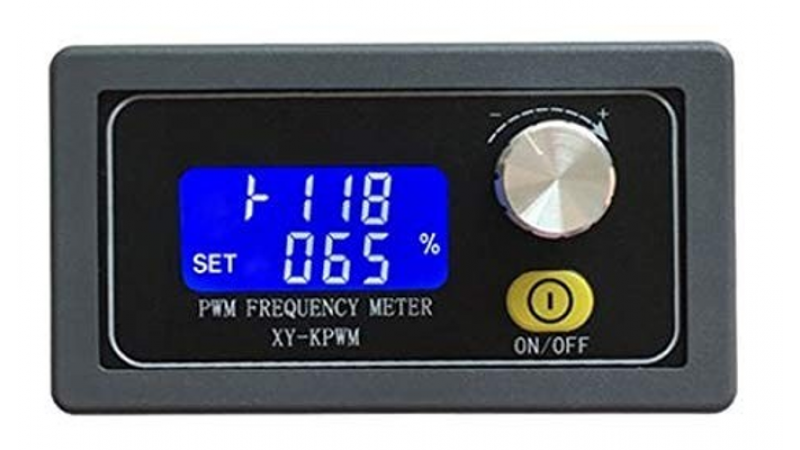

Відображення

  • "XXX". - 1 Гц. Діапазон частот - 1 Гц ~ 999 Гц.
  • "X.XX". - 0,01 кГц. Діапазон частот – 1,00 кГц ~ 9,99 кГц.
  • "XX.X". - 0,1 кГц. Діапазон частот – 10,0 кГц ~ 99,9 кГц.
  • "X.X.X". 1 кГц. Діапазон частот 1 кгц ~ 150 кгц.

Налаштування:

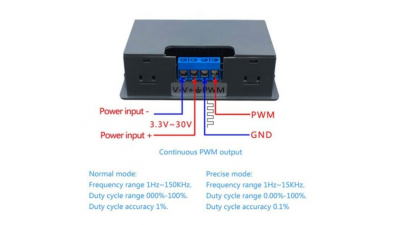

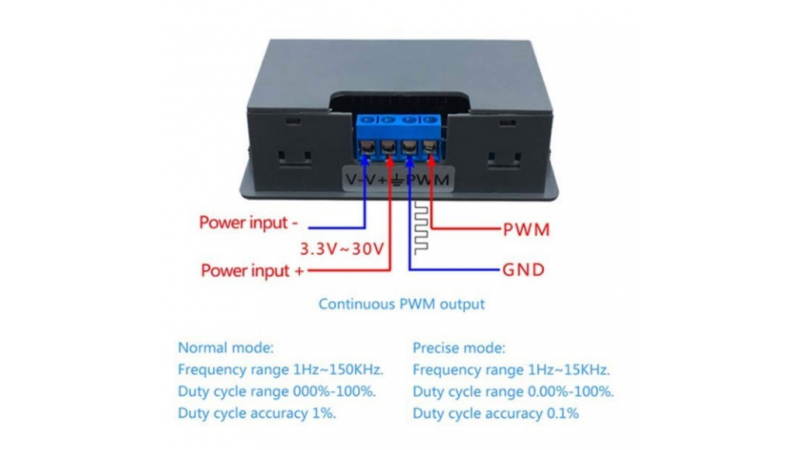

  1. Підключіться до джерела живлення.
  2. Натисніть поворотний перемикач протягом 10 секунд, щоб переключити звичайний режим на точний режим;
  3. Коротко натисніть поворотний перемикач, щоб встановити частоту та змінити значення, повертаючи перемикач;
  4. Натисніть поворотний перемикач протягом 2 секунд, щоб встановити робочий цикл;
  5. Щоб встановити робочий цикл, натисніть поворотний перемикач протягом 2 секунд;
  6. Утримуйте протягом 5 секунд, щоб заблокувати встановлені параметри;
  7. Тест;
  8. Натисніть кнопку «ON/OFF», щоб увімкнути або вимкнути ШИМ-вихід;
  9. Зніміть живлення та підключення навантаження для використання модуля.
