ЦАП АЦП PCF8591 модуль з датчиками 8 біт (15049)
  • Код товару:
    15049
  • Доступно:
    Немає на складі
  • Переглянули:
    6455 разів
  • Купили:
    35 шт.
75грн
Немає на складі

Опис

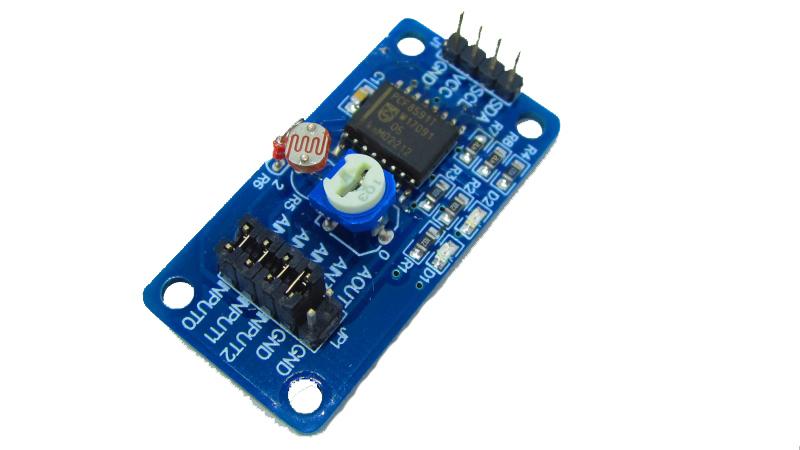

ЦАП АЦП PCF8591 модуль із датчиками 8 біт. Конвертер побудований на базі мікросхеми PCF8591, має 4 аналогові входи (АЦП, він же ADC), 1 аналоговий вихід (ЦАП, він же DAC), дозвіл кожного входу/виходу 8 біт. Керується по шині I2C за допомогою Ардуїно, Raspberry Pi або іншого контролера, що підтримує цей протокол. Робоча напруга 2.5 – 6В. Можна використовувати, якщо не вистачає аналогових входів/виходів на мікроконтролері - "вішаємо" плату на шину I2C (вона IIC або TWI) і отримуємо дані з датчиків. Якщо порівнювати з АЦП Ардуїно, то даний модуль програє за роздільною здатністю (у Ардуїновського АЦП 10-бітовий дозвіл), зате можна порівнювати не просто напругу, що надходить як в Ардуїно (від 0 і до 5В), а порівнювати між собою напруги з різних джерел (наприклад контролю рівня батарей), коли на один вхід подається напруга з одного джерела, на другий - з іншого і порівнюємо результат. Так само, можна виміряти напругу на всіх 4 входах одночасно і потім отримати 4 байти зі значенням по кожному входу (Ардуїно так теж не вміє). Також на платі розташовані потенціометр (підстроювальний резистор), термістор (датчик температури) та фоторезистор (датчик освітленості), які підключені до аналогових входів за допомогою перемичок. З ними можна поекспериментувати для знайомства з платою, а потім зняти перемички та подати на входи інші джерела. Джампер P4 підключає вхід AIN1 до термістора, джампер P5 підключає вхід AIN0 до фоторезистори, а джампер P6 підключає вхід AIN3 до потенціометра 10 кОм. Також на платі є два світлодіоди - червоний для індикації живлення, зелений для індикації сигналу на аналоговому виході AOUT (чим яскравіше горить, тим вища напруга на виході).
