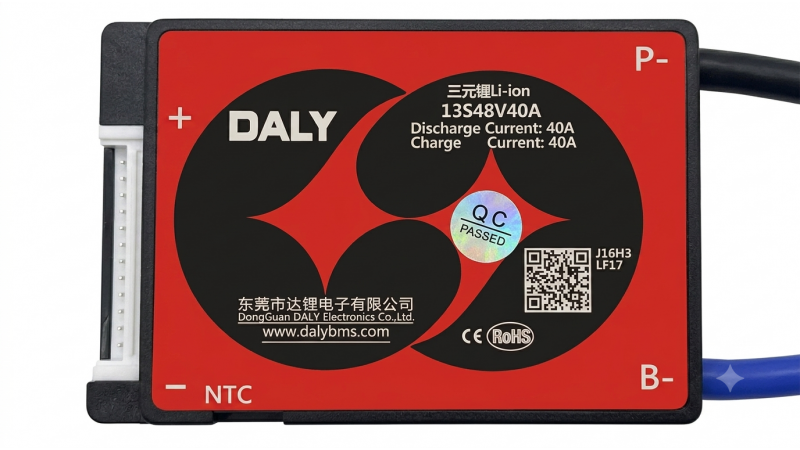

BMS Daly плата захисту акумуляторів 13S 48V 40A (21144)
  • Код товару:
    21144
  • Доступно:
    10 шт.
  • Переглянули:
    2 разів
  • Купили:
    1 шт.
1 080грн
Є в наявності

Опис

BMS плата DALY 13S 40A — це високонадійний інтелектуальний модуль керування та захисту для літій-іонних акумуляторних збірок (Li-ion NMC). Плата забезпечує повний контроль над кожним осередком у збірці з номінальною напругою 48 В (максимальна напруга заряду — 54.6 В). Вона гарантує безпечну роботу акумулятора під навантаженням, захищає від температурних коливань та значно подовжує термін служби елементів живлення.

Головні переваги модели

  • Оптимальна потужність: витримує постійний струм розряду та заряду до 40 А.

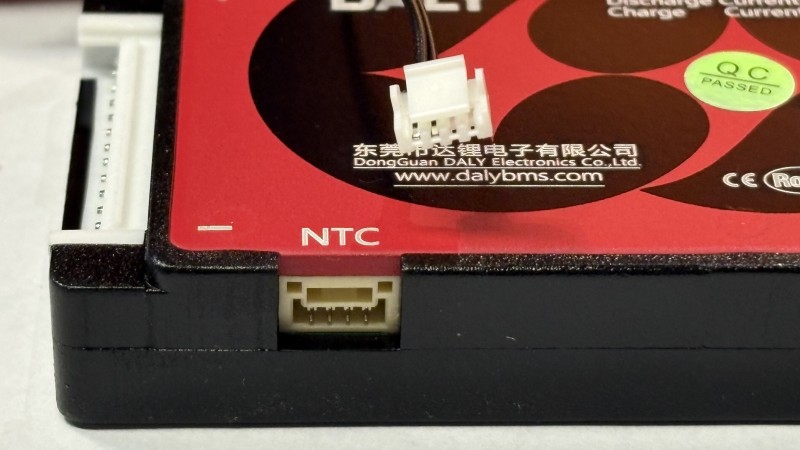

  • Виносний термозахист: датчик NTC контролює температуру збірки під час заряджання та розряджання.
  • Спільний порт (Common Port / Same Port): заряджання та розряджання йдуть через єдині силові клеми (P- / B-), що спрощує монтаж.
  • Пасивне балансування: автоматично вирівнює напругу осередків для збільшення ефективної місткості АКБ.

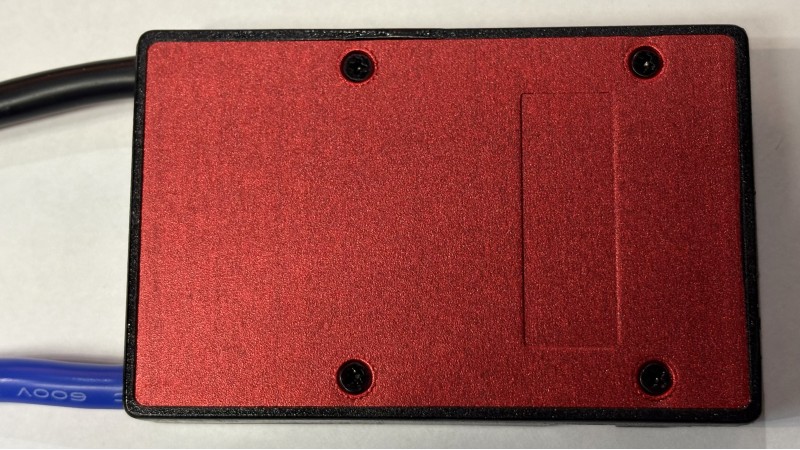

  • Надійний захист корпусу: герметична конструкція, виконана за технологією інжекційного лиття, захищає від вологи, пилу, вібрацій та окислення компонентів.
  • Енергоефективність: мінімальне власне енергоспоживання (менше 400 мкА) та низький опір кола (менше 20 мОм).

Технічні характеристики

  • Виробник: DALY Electronics
  • Модель серії: DL-J16H3-TJ
  • Тип хімії акумуляторів: Li-ion (NMC)
  • Конфігурація осередків: 13S
  • Номінальна напруга збірки: 48 В
  • Максимальна напруга заряду: 54.6 В
  • Номінальний струм розряду: 40 А
  • Номінальний струм заряду: 40 А
  • Внутрішній опір силового кола: менше 20 мОм
  • Власне енергоспоживання: менше 400 мкА
  • Габарити корпусу (Д×Ш×В): 75 × 48 × 14 мм
  • Вага: приблизно 104 г

Комплексна система захисту та пороги спрацьовування

1. Захист за напругою

  • Спрацювання при перезаряді (на осередок): 4.25 ± 0.05 В (відновлення при 4.15 ± 0.05 В)
  • Спрацювання при перерозряді (на осередок): 2.7 ± 0.05 В / 2.8 ± 0.05 В (відновлення при 3.0 ± 0.05 В)

2. Захист від струмового перевантаження та КЗ

  • Струм захисту від перевантаження при розряді: 138 ± 30 А
  • Струм захисту від перевантаження при заряді: 56 ± 10 А
  • Повний спектр захисту: інтегрований захист від короткого замикання та надструму

3. Температурний захист (NTC датчик)

  • При заряджанні (верхня / нижня межа): вимкнення при +55°C (відновлення при +50°C) / вимкнення при -20°C (відновлення при -15°C)
  • При розряджанні (вехня / нижня межа): вимкнення при +75°C (відновлення при +70°C) / вимкнення при -40°C (відновлення при -35°C)

4. Функція пасивного балансування

  • Напруга ввімкнення балансування: 4.125 В
  • Струм балансування: 100 ± 25 мА

Порядок підключення та монтаж

Щоб уникнути пошкодження плати BMS, суворо дотримуйтесь черговості дій:
  1. Силовий мінус: підключіть синій силовий дріт B- до загального мінуса акумуляторного блоку.
  2. Балансувальний шлейф (НЕ вставляйте роз'єм у BMS): підпаяйте дроти шлейфа, починаючи з чорного дроту (B0 / мінус першої комірки). Далі відповідно підключіть B1+ (плюс 1-ї комірки), B2+ (плюс 2-ї комірки) і так далі до останньої B13+ (плюс 13-ї комірки).
  3. Обов'язкова перевірка шлейфа: обов'язково перевірте напругу на кожному піні роз'єму мультиметром перед підключенням шлейфу до плати. Напруга повинна плавно і послідовно зростати.
  4. Підключення шлейфа: вставте перевірений балансувальний шлейф у відповідний роз'єм BMS.
  5. Фінальна перевірка: перевірте рівність напруг між загальним плюсом і B-, а також між загальним плюсом і P-. Показники повинні бути однаковими.

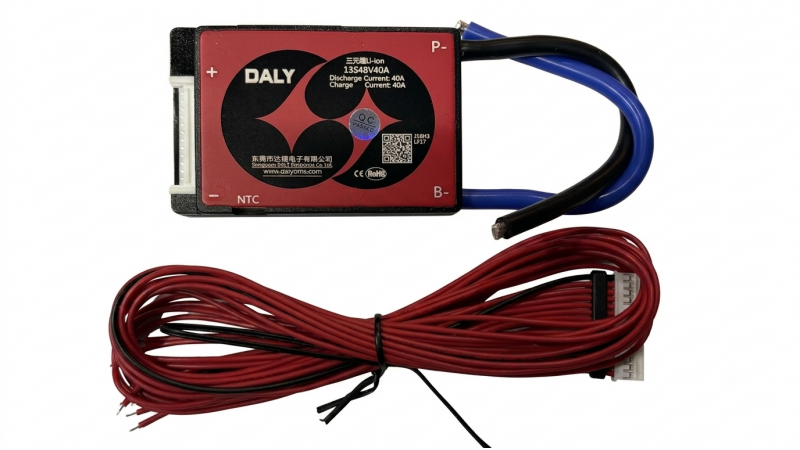

Комплект поставки

  • BMS плата DALY Li-ion 13S 40A
  • Силовий дріт B- (синій, калібр 10AWG, довжина 130 мм)
  • Силовий дріт P- (чорний, калібр 10AWG, довжина 130 мм)

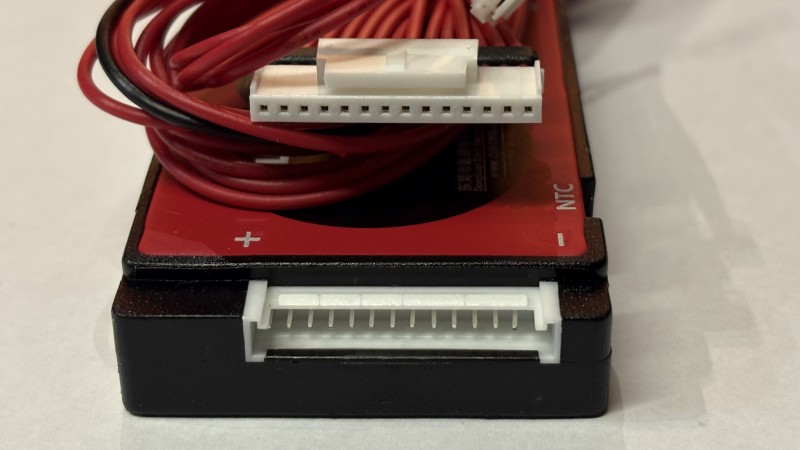

  • Балансувальний шлейф PHB2.0 14-pin (калібр 24AWG, довжина 450 мм)
  • Датчик температури NTC (роз'єм GH1.25 4-pin, калібр 28AWG, довжина 250 мм)
